多款异形弹簧结构三维设计作品

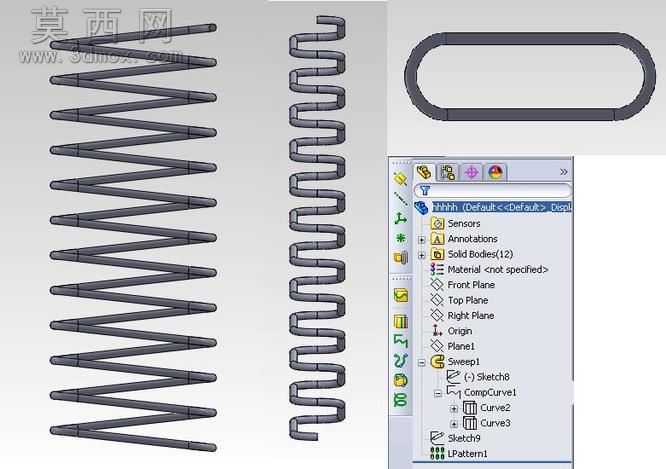

本次设计的三款弹簧类构件均采用三维参数化建模方式完成，建模过程以扫掠特征为核心逻辑，先根据不同弹簧的形态需求绘制对应引导路径，再统一绘制圆形截面轮廓沿路径完成扫掠生成实体。其中常规圆柱螺旋压缩弹簧的引导线为标准等距螺旋线，建模时严格控制螺距、弹簧中径、簧丝直径的参数匹配，保证螺旋升角均匀一致，簧丝截面始终与螺旋线切线方向保持垂直，还原真实螺旋弹簧的成型逻辑。第二款为异形柱状弹簧，其引导线为沿竖直方向延伸的连续往复弯折曲线，建模时对每一段弯折处做圆角过渡处理，避免应力集中的尖锐棱角，扫掠过程中全程保持截面与路径的垂直约束，保证簧丝粗细均匀无变形，适配特殊安装空间下的弹性支撑需求。第三款为环形长圆回形弹簧，引导线为闭合的长跑道形轮廓，建模时对两端圆弧段与中间直线段做相切约束，保证扫掠路径顺滑无拐点，生成的环形簧整体形态规整，闭合接口处对齐精度控制在微米级，无错位变形问题。建模完成后对所有构件做统一的外观材质赋予，采用哑光深灰色金属材质模拟弹簧钢的真实质感，调整材质粗糙度与反光参数，还原五金构件的工业视觉效果。同时对模型做结构干涉检查，确认三款弹簧的簧丝之间无重叠、无穿模问题，所有曲面过渡顺滑，特征树逻辑清晰可编辑，可直接用于后续的装配仿真、力学模拟或生产加工参考，适配不同机械结构中的弹性复位、缓冲减震、柔性连接等使用场景。
