奥迪A3系列车型包裹架固定支撑结构

　　在乘用汽车内饰与附属承载件的结构设计领域，后备箱包裹架的固定支撑件属于容易被忽略但直接影响使用体验的小尺寸功能件，这类零件的设计需要同时兼顾安装便捷性、固定可靠性、拆装便利性以及与车身钣金、内饰板的匹配精度，本次涉及的支撑结构适配奥迪A3、S3、MK2、8P、8V、Q5、SQ5、8R等多款同平台车型的包裹架安装需求，属于车型专属的替换与配套结构件。从实际装车场景来看，这类支撑件主要布置在后备箱两侧内饰板的预留安装位，作用是为可拆卸式包裹架提供稳定的旋转支撑与定位基准，日常使用中包裹架需要频繁完成掀起、复位的动作，支撑件既要承受包裹架自身的重量，还要缓冲车辆行驶过程中颠簸产生的交变载荷，同时还要保证包裹架转动时无卡滞、无异响，

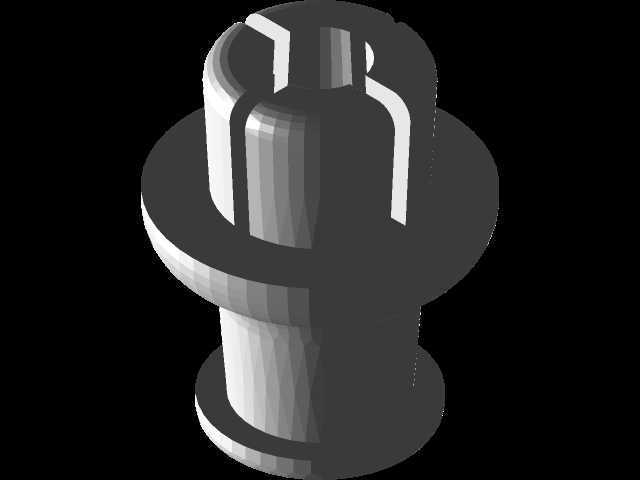

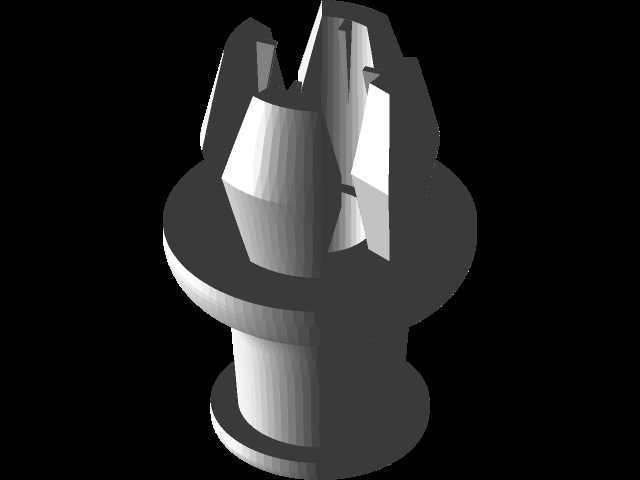

　　长期使用不出现松脱、断裂的问题。从结构设计思路来看，该支撑件采用分体式两部分组合的结构形式，下部为带定位凸缘的柱状基座，上部为多瓣式弹性卡接结构，这种设计的核心考量是兼顾安装效率与固定强度：基座部分的凸缘结构可以在插入车身安装孔后实现轴向定位，避免安装时出现过推或者定位不准的问题，下部柱体的直径与车身钣金预留安装孔的公差带做了匹配设计，采用过渡配合的公差选择，既可以保证插入时的顺畅度，又能避免安装后出现径向晃动。上部的多瓣式卡爪结构是整个零件的功能核心，每一个卡爪都做了导向斜面与倒扣结构，当包裹架的旋转轴套压入时，卡爪会在弹性作用下向内收缩，待轴套完全到位后卡爪回弹，倒扣结构卡入轴套的预留卡槽内，实现轴向的限位固定，

　　同时多瓣结构之间的预留间隙可以为转动提供一定的浮动量，抵消车身制造与内饰装配产生的尺寸公差，避免因为公差累积导致包裹架转动卡滞。从安装边界尺寸来看，基座部分的总长度需要匹配内饰板到车身钣金的层叠厚度，保证安装后基座不会突出内饰板表面影响外观，也不会因为长度不足导致卡接深度不够出现松脱；上部卡爪的展开外径需要大于包裹架轴套的内径，收缩后的最小外径要小于轴套内径，保证装配时的顺畅性，卡爪倒扣的卡接量控制在1.2mm-1.5mm之间，既可以保证足够的拉脱强度，又不会因为卡接过紧导致拆卸困难，方便后期包裹架或者支撑件本身的更换维护。在实际的结构验证环节，这类零件需要满足多次拆装的耐久性要求，卡爪部分的材料选择需要兼顾足够的刚性与弹性，

　　避免多次拆装后出现卡爪断裂或者弹性衰减导致的固定失效，同时零件表面的拔模角度做了针对性优化，所有棱边都做了R0.5以上的圆角处理，避免安装时划伤内饰板或者操作人员的手部，也减少应力集中点提升零件的整体结构强度。不同于通用型的支撑零件，这类车型专属的固定结构需要完全匹配对应车型的安装点位尺寸，不需要额外做打孔或者改装，直接替换原有损坏的支撑件即可恢复包裹架的正常使用功能，对于售后维修与配件替换场景来说，精准的尺寸匹配可以大幅降低维修的工时成本，避免因为配件尺寸不符导致的安装失败或者内饰异响问题。在三维建模过程中，这类零件的结构细节需要重点还原卡爪的角度、倒扣的尺寸、基座凸缘的厚度与直径这些关键装配尺寸，每一处配合面的公差设定都要结合实际装车的公差累积情况做调整，同时要考虑注塑成型的工艺性，比如卡爪部分的壁厚要均匀，避免出现缩痕影响弹性表现，基座部分的加强筋布置要在不影响安装的前提下提升整体的抗扭强度，避免拧紧或者插入时出现柱体断裂的问题。
