改装款多辐条汽车轮毂轮圈结构设计

　　在汽车行走系统的零部件设计中，轮圈作为连接轮胎与车轴的核心承载部件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与外观表现。本次设计的多辐条改装款轮圈，主要面向民用乘用车改装市场，适配17-19英寸轮胎规格，可覆盖多数紧凑型、中型家用轿车及入门性能车的换装需求，日常行驶场景包含城市铺装路面通勤、高速长途行驶以及轻度非铺装路面通行，设计过程中充分考虑了不同路况下的载荷分布与应力传导特性。从功能特性来看，该轮圈采用深槽轮辋结构，轮缘位置设计有标准的胎圈座倾斜角度，能够保证轮胎安装后与轮圈的贴合紧密度，避免高速行驶时出现轮胎脱圈的风险；辐条部分采用不等厚截面设计，靠近轮心安装盘的位置截面厚度更大，向轮辋边缘延伸时逐步收窄，

　　这种变截面设计既可以保证轮心区域的连接强度，承受起步、制动时传递的扭矩，又能减少轮圈外缘的重量，降低簧下质量，提升悬架的响应速度。设计思路上，首先确定了PCD节圆直径、中心孔直径以及偏距值的核心安装参数，这些参数直接决定了轮圈能否与车辆的转向节、轮毂轴承完美匹配，中心孔位置设计有倒角结构，方便安装时的对位操作，螺栓孔分布圆的位置度公差控制在0.1mm以内，避免安装后出现轮圈动平衡超差的问题。辐条的造型采用分叉式多辐设计，每两根主辐条在靠近轮辋的位置合并，既保证了辐条的整体刚性，又在辐条之间留出了足够的空隙，能够为刹车系统提供充足的散热风道，长时间连续制动时，空气可以通过辐条间隙快速带走刹车卡钳与刹车盘的热量，降低制动热衰减的概率。

　　外形尺寸方面，轮圈的轮辋宽度按照标准轮胎匹配范围设计，轮缘高度符合乘用车轮圈的安全规范，不会在轮胎亏气时直接损伤胎侧结构；安装边界上，轮圈背面设计有足够的避空空间，能够兼容大尺寸多活塞刹车卡钳的安装，不会在转向时出现卡钳与辐条剐蹭的问题，轮心安装面的平面度公差控制在0.05mm以内，保证安装后轮圈与轮毂轴承的贴合紧密，不会出现高速行驶时方向盘抖动的情况。从结构强度的角度考虑，辐条与轮辋的连接位置做了圆弧过渡处理，避免应力集中导致的结构断裂，轮辋的槽底位置设计有标准的气门嘴安装孔，孔位边缘做了翻边强化处理，防止安装气门嘴时出现应力开裂。在实际使用场景中，这类改装轮圈除了满足基础的承载功能外，

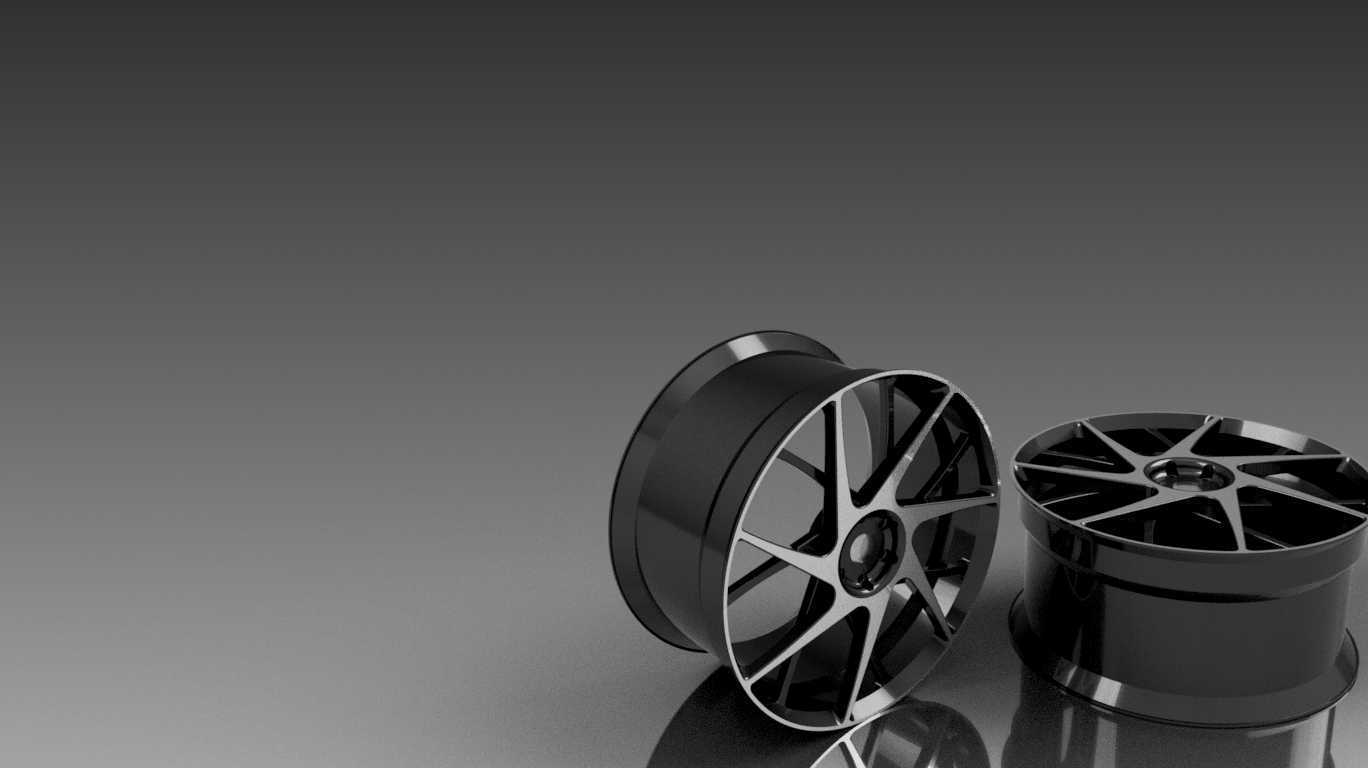

　　亮面车削与深色涂装的搭配也能提升车辆外观的运动感，多辐条的结构在视觉上可以增大刹车系统的视觉占比，符合改装用户的审美需求；同时结构设计上兼顾了日常使用的耐用性，没有为了追求极致轻量化而过度削减结构厚度，能够承受日常行驶中遇到的路面冲击，比如过减速带、碾压路面小坑洼时的瞬时冲击载荷，不会出现轮圈变形的问题。设计过程中还考虑了动平衡的配重需求，轮辋的内外边缘都设计有标准的平衡块安装位置，既可以粘贴式平衡块，也能适配卡扣式平衡块，方便后期轮胎安装时的动平衡校正，保证高速行驶的平顺性。
