多拐式发动机曲轴结构三维数模

项目分类:发动机 发布时间:2024-09-25 ID:776899
  • 多拐式发动机曲轴结构三维数模

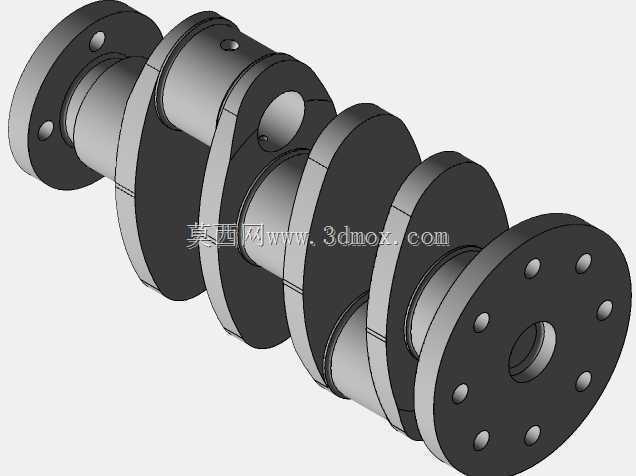

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套数模还原的是直列多缸机型配套的整体式锻造曲轴结构,完全按照实际装机的尺寸边界做了全特征建模,没有做不必要的结构简化,能直接用于教学演示、结构校核、配套部件的干涉检查工作。从实际应用场景来看,这类曲轴普遍搭载在小排量直列四缸乘用车汽油机、小型通用动力汽油机上,负责承接四个气缸按点火顺序传递来的爆发压力,通过曲柄销的偏心结构把活塞的直线推力转化为曲轴自身的旋转力矩,再通过后端的法兰结构把动力输出给飞轮、离合器总成,最终传递到整车传动系统。整个模型的结构设计完全遵循量产机型的工程逻辑:两端的主轴颈位置预留了与缸体主轴承座配合的安装边界,

  轴颈表面的圆角过渡特征都做了还原,这部分是实际生产中控制应力集中、避免曲轴疲劳断裂的关键结构,很多简化模型会忽略圆角参数,导致后续做有限元分析时应力计算结果偏差超过30%,这套数模里的过渡圆角尺寸完全参考量产机型的工艺要求设置,能直接导入CAE软件做疲劳强度校核。曲柄臂的配重结构是设计阶段反复迭代的部分,模型里的配重块外形完全按照动平衡校准后的轮廓建模,每个曲柄臂的配重质心位置都经过偏移计算,用来抵消曲柄销、连杆大头随曲轴旋转产生的离心惯性力,以及活塞连杆组往复运动产生的一阶、二阶惯性力,避免发动机运转时出现整机振动超标的问题。前端的法兰结构用来安装正时齿轮、皮带轮,驱动配气机构、水泵、发电机等附件,

  后端的八螺栓连接法兰是和飞轮配合的安装面,螺栓孔的位置度、法兰端面的平面度特征都在模型里做了准确还原,安装时只要匹配对应规格的缸体主轴承盖、轴瓦,就能保证曲轴的旋转同轴度符合设计要求。从安装边界来看,整套曲轴的轴向定位尺寸、各主轴颈的同轴度公差带、曲柄销的偏心距都严格按照量产机型的尺寸链做了约束,相邻曲柄销的夹角按照直列四缸机的点火间隔设置为180度,能保证四个气缸的做功行程均匀错开,动力输出更平顺。轴颈部分的油道孔特征也做了完整还原,这些斜向贯通的油道是发动机润滑系统的关键路径,压力机油从缸体主油道进入主轴颈油道,通过曲轴内部的斜油道输送到曲柄销位置,给连杆轴瓦提供持续的压力润滑,避免高转速下出现轴瓦烧蚀的问题,建模时油道的孔径、

  倾斜角度都参考实际润滑流量要求设置,没有出现油道错位、贯通不畅的问题。很多初级建模者做曲轴模型时,容易忽略曲柄臂与轴颈衔接处的卸载槽结构,这套数模里完整保留了该特征,这个结构能有效降低轴颈与曲柄臂连接位置的应力集中系数,在发动机爆发压力瞬间冲击时,避免应力在直角衔接处出现峰值,大幅提升曲轴的疲劳寿命。另外模型两端的油封轴颈位置也做了准确的尺寸还原,这部分是和曲轴前后油封配合的部位,表面粗糙度、轴颈直径的公差要求很高,尺寸偏差超过0.05mm就会出现机油渗漏的问题,建模时严格按照配合公差做了尺寸约束,能直接用于油封选型的匹配校核。在做整机装配仿真时,这套模型可以直接导入装配环境,和活塞、连杆、缸体、主轴承盖、飞轮、正时系统做全干涉检查,验证活塞上止点时与气门的安全间隙、连杆运动时与缸体曲轴箱的间隙、曲轴旋转时配重块与缸体内部加强筋的间隙,这些间隙值是发动机设计阶段必须校核的关键参数,间隙过小会出现运动干涉打坏机体,间隙过大会导致整机尺寸冗余、重量增加。从结构强度设计的角度,整体式锻造曲轴的材料一般选用调质合金钢,模型里的曲柄臂厚度、轴颈直径的比例都按照锻钢曲轴的强度要求设置,能承受100bar以上的气缸爆发压力,满足高转速汽油机的强度要求,不会出现高负荷下曲轴弯曲变形的问题。
