六缸星型排布径向动力装置结构设计

　　在小型固定式动力输出、早期航空动力验证、教学演示教具开发场景中，径向排布的多缸活塞动力装置始终有其不可替代的应用价值，这类动力结构将多个气缸沿输出轴的径向圆周均匀排布，相比直列、V型缸体布局，能在更小的轴向尺寸内实现更大的排量输出，同时曲轴结构更短，整体刚性表现更优，运转过程中各缸的往复惯性力可沿圆周方向相互抵消一部分，降低整机振动水平。

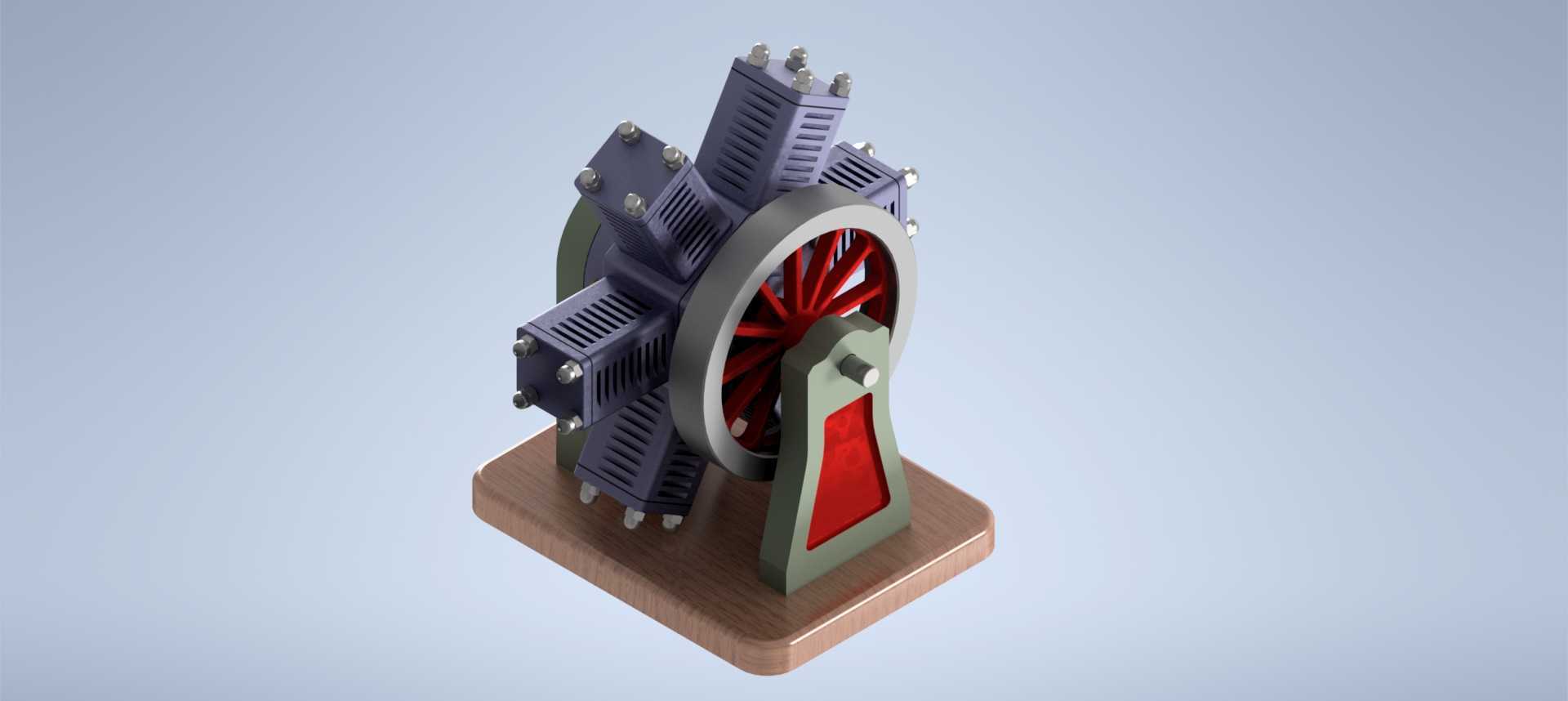

　　这套六缸径向动力结构的设计，首先围绕动力输出的同轴度要求展开，中心位置设置带辐条结构的飞轮组件，飞轮既承担动力输出端的惯量储存作用，保证曲轴运转的平顺性，也作为各缸连杆的汇聚连接基准，六个气缸沿飞轮外圆周呈60度夹角均匀分布，每个气缸的散热鳍片都沿缸体轴向延伸，保证自然对流状态下的散热效率，缸体与中心基座的连接采用螺栓紧固结构，每个缸体的上下端面都设置定位凸台，保证装配时各缸的轴线精准交汇于曲轴中心，避免连杆运动过程中出现偏磨卡滞。

　　从安装边界来看，整套动力装置的承载底座采用带倾斜支撑的一体式结构，底座底部为平整安装面，可直接通过螺栓固定在试验台架或设备安装基面，支撑立板与底座呈固定夹角，既承担曲轴组件的径向支撑载荷，也预留了输出轴的外接接口空间，整体安装轮廓的轴向尺寸远小于同排量的直列多缸结构，适合安装空间轴向受限、径向有一定布置余量的场景。

　　设计过程中针对连杆的运动干涉做了专项校核，六个连杆共用一个曲柄销，这种结构相比多曲柄销的曲轴加工难度更低，装配工序更简化，运转时各缸的做功行程沿圆周依次错开，每60度曲轴转角就有一个气缸进入做功行程，动力输出的连续性远优于少缸数结构，飞轮的辐条式设计在保证足够转动惯量的前提下，尽可能降低了自身重量，减少不必要的惯量损耗。

　　缸体的散热结构采用一体化鳍片设计，不需要额外加装水冷套结构，简化了整机的附属系统，适合短时间高功率输出、长时间低负载运转的应用场景，比如教学演示用的可拆解动力模型、小型应急动力单元、航空爱好者的试验类动力装置。每个气缸的顶部都设置了独立的紧固螺栓位，可单独拆解单个缸体进行维护，不需要完全拆解整机，降低了后期维护的操作难度。

　　支撑结构的设计兼顾了展示性与结构强度，立板上的红色装饰区域同时也是结构加强筋的延伸部分，在不增加整体重量的前提下提升了立板的抗弯曲能力，底座采用仿木质纹理的承托结构，既可以作为静态展示的基座，也能在动态运转时吸收一部分振动，降低整机运行时的共振传递。整套结构的运动副都做了间隙预留设计，保证在常温装配状态下，曲轴转动时各活塞在缸体内的往复运动无卡滞，连杆与曲柄销的连接位置预留润滑空间，可填充润滑脂降低运动磨损。

　　在实际选型应用中，这类径向动力结构常被用于对轴向尺寸有严格限制的动力场景，比如早期的轻型航空活塞发动机、小型固定式发电机组的动力源、机械原理教学的可拆装演示模型，相比其他缸体布局，其结构直观性更强，所有缸体的运动状态都可从外部直接观察，非常适合用于活塞发动机工作原理的展示教学。设计时针对各缸的配气机构安装位也做了预留，可根据实际使用需求加装顶置配气组件，拓展成为可实际点火运转的完整动力单元，也可保留纯结构模型状态用于装配工艺验证、三维运动仿真校核。
