车辆制动系统操纵杠杆结构设计

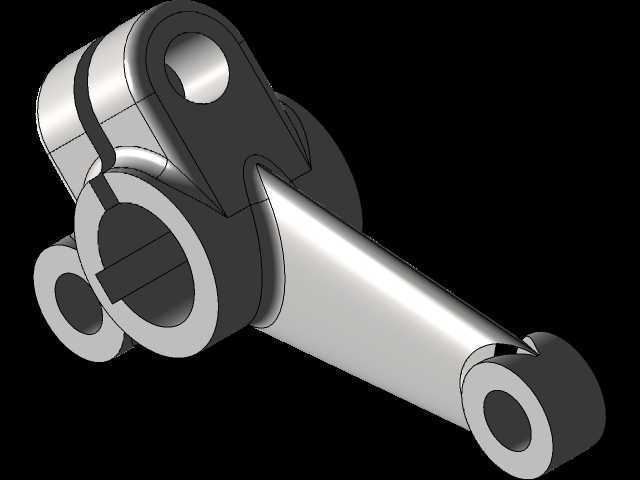

　　在行走类机械设备的制动回路里，操纵杠杆是连接人力输入或者助力执行端与制动执行机构的核心传力构件，这类零件的设计合理性直接决定制动操作的手感、响应速度以及长期使用的结构可靠性，很多现场出现的制动迟滞、操作卡滞、受力断裂问题，追根溯源都能回到杠杆本体的结构设计与安装匹配缺陷上。从结构形态来看，该构件采用多安装孔位的一体化铸锻成型基体搭配锥形传力臂的布局，靠近输入端的大孔径铰接位用于连接固定销轴，将杠杆整体约束在车架或者制动基座的安装座上，作为整个杠杆摆动的旋转支点，这个孔位的内径公差、端面垂直度需要严格匹配销轴的配合精度，既要保证摆动过程无旷量，又要避免过盈配合导致的转动卡滞，孔位内部预留的键槽结构用于传递周向扭矩，

　　防止杠杆在频繁摆动过程中与销轴发生相对转动，造成接触面的异常磨损。支点旁侧的小孔位用于连接制动助力推杆或者回位弹簧的挂接端，这个位置的受力方向在整个制动行程中会随杠杆摆角发生连续变化，因此孔位周边做了加厚的凸台结构，分散局部的接触应力，避免长期交变载荷下出现应力开裂。延伸出去的锥形长臂是主要的传力路径，从支点位置向输出端逐渐收窄的截面设计，是在保证整体抗弯强度的前提下尽可能降低零件自重，减少操作过程中需要克服的零件自身惯性，长臂的截面采用非对称的异形轮廓，对应制动过程中主要受力方向做了加厚的加强筋结构，抵消最大制动力输入时的弯曲变形量，长臂末端的铰接孔用于连接制动拉索或者制动蹄的传动推杆，

　　将杠杆摆动的角位移转化为制动执行端的直线位移，实现制动力的传递。实际装车应用中，这类操纵杠杆需要匹配安装空间的边界尺寸做适配，支点孔的中心到输入、输出端孔位的中心距比值决定了整个操纵机构的杠杆比，杠杆比的选取需要综合考量操作力大小与制动行程的匹配关系：杠杆比过大时，虽然操作力会降低，但需要的输入行程会变长，容易出现制动踏板空行程过大、制动响应滞后的问题；杠杆比过小时，操作力会大幅提升，长时间操作容易造成驾驶员疲劳，同时过大的输入力也会对铰接销轴的抗剪强度提出更高要求。设计过程中需要对整个摆动行程做运动干涉校核，模拟杠杆从初始位置到最大制动位置的完整摆角范围，确认长臂、凸台结构与周边的车架安装板、周边管线、相邻构件不存在运动干涉，

　　同时要预留足够的安全间隙，抵消零件加工误差、安装累计误差以及受力变形带来的位置偏移。铰接孔位的端面需要做平整加工，保证安装时垫片、衬套能够完全贴合，避免偏载造成的局部磨损，所有棱边位置都做了圆角过渡处理，减少应力集中点，尤其是在长臂与基体连接的过渡位置，大圆角的结构设计能够大幅降低交变载荷下的疲劳断裂风险。这类零件的材质通常选用具备良好强度与韧性的结构钢，表面根据使用环境做相应的防腐处理，在潮湿、多尘的作业环境下，铰接孔内通常会压装自润滑衬套，减少日常维护的润滑需求，同时降低铰接位置的摩擦阻力，让操作过程更加顺滑。在制动系统的匹配调试中，杠杆的初始安装角度也十分关键，初始角度决定了制动初始位置的力传递效率，需要保证在常用制动区间内，杠杆的受力角度处于力传递效率最高的区间，避免出现接近死点位置导致的操作力骤增问题。回位弹簧的挂接位置需要匹配杠杆的摆动轨迹，保证弹簧拉力在整个行程中变化平缓，不会出现制动回位不畅或者弹簧过拉伸造成的早期失效。
