印尼赛车运动专用摩托车辐条式轮圈结构

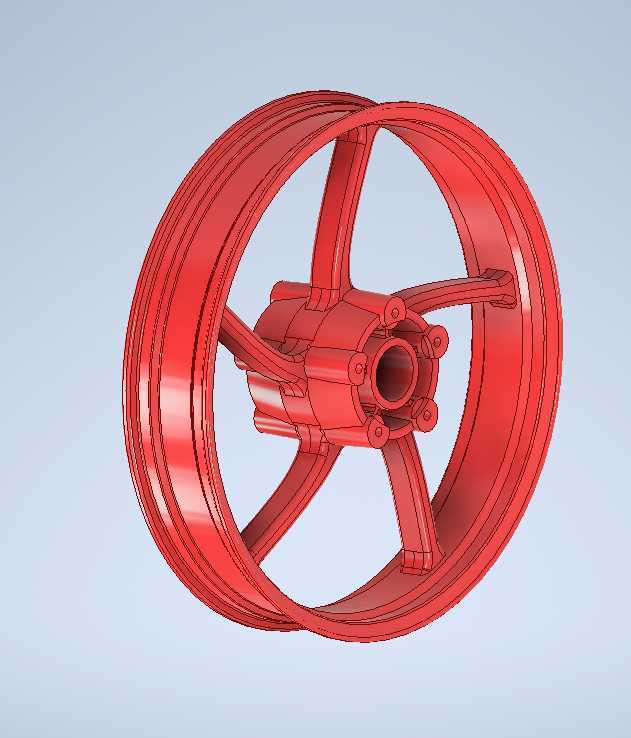

　　这款轮圈针对赛道场景下的摩托车行走系统需求设计，核心服务于场地竞速类摩托的行走承载需求，适配铺装赛道的高频加减速、高速过弯工况，可承受大倾角压弯时的侧向载荷，以及起步、制动时的纵向冲击，区别于民用通勤摩托轮圈的设计取向，在结构刚度与轻量化之间做了针对性平衡。从结构设计逻辑来看，这款轮圈采用一体式辐条布局，五组主辐条从中心轮毂座向外延伸至轮辋内壁，辐条截面做了变厚度处理，靠近轮毂座的位置截面尺寸更大，用于分散轴承安装位传递来的集中载荷，靠近轮辋的位置逐步收窄，在保证辐条支撑刚度的前提下减少非必要的材料堆积，降低旋转件的转动惯量，提升车辆加速、制动时的动力响应速度。中心轮毂座设置有同轴的轴承安装孔，孔位周边均匀分布螺栓安装凸台，

　　凸台端面做了铣平处理，保证与制动盘、链轮座的安装面贴合度，避免装配后出现端面跳动影响传动与制动稳定性，凸台根部做了圆角过渡，减少应力集中风险，避免长期交变载荷下出现根部开裂问题。轮辋部分采用多层加强筋结构，轮辋的胎圈座位置尺寸严格匹配赛道用真空轮胎的安装标准，保证轮胎充气后与轮辋的贴合密封性，轮辋边缘的挡边高度经过优化，既可以避免大倾角过弯时轮胎脱圈，又不会因为挡边过高蹭到赛道地面影响倾角极限。安装边界方面，中心轴承孔的同轴度公差控制在0.02mm以内，保证轮圈转动时的跳动量控制在合理范围，减少高速行驶时的车身抖动；螺栓安装孔的位置度公差满足与主流赛道摩托前/后摇臂安装位的适配要求，不需要额外修改安装位即可完成装配；

　　轮圈的整体宽度适配17寸赛道轮胎的安装尺寸，轮辋的偏距设置经过匹配，保证装配后车轮与前叉、后摇臂的两侧间隙均匀，不会在减震压缩、转向过程中出现运动干涉。实际使用场景中，这款轮圈可承受赛道连续高强度行驶下的载荷循环，辐条的布局形式可以在过弯时将侧向力均匀传递到整个轮辋，避免局部载荷过大导致轮辋变形；一体式的结构设计减少了装配环节的累积误差，相比拼接式轮圈拥有更好的整体刚度，同时轻量化的设计可以降低悬挂下的非簧载质量，提升减震器的响应速度，让轮胎可以更好地贴合赛道地面，提升抓地力表现。设计过程中针对轮圈的受力路径做了优化，从轮胎接地面传递来的载荷，通过轮辋传递到五组辐条上，再通过辐条汇聚到中心轮毂座，最终传递到轴承、摇臂与车架上，

　　整个受力路径没有明显的截面突变，所有转角位置都做了适配的圆角处理，避免应力集中导致的结构失效。轮辋的内壁设置有均匀分布的小幅加强筋，用于提升轮辋的径向刚度，避免轮胎充气压力过高或者受到路面冲击时轮辋出现失圆变形，同时加强筋的高度控制在合理范围，不会影响轮胎的安装与拆卸，也不会额外增加过多的重量。中心轮毂座的轴承安装孔预留了标准密封圈的安装槽位，可以适配常规的轮毂密封方案，避免赛道行驶时的泥沙、水渍进入轴承内部，延长轴承的使用寿命，减少赛事过程中的维护成本。辐条的表面采用流线型过渡设计，在高速行驶时可以减少空气阻力带来的紊流，一定程度上降低行驶风阻，虽然单一部件的风阻贡献有限，但在竞速场景下，每一处细节的优化都可以提升车辆的整体表现。
