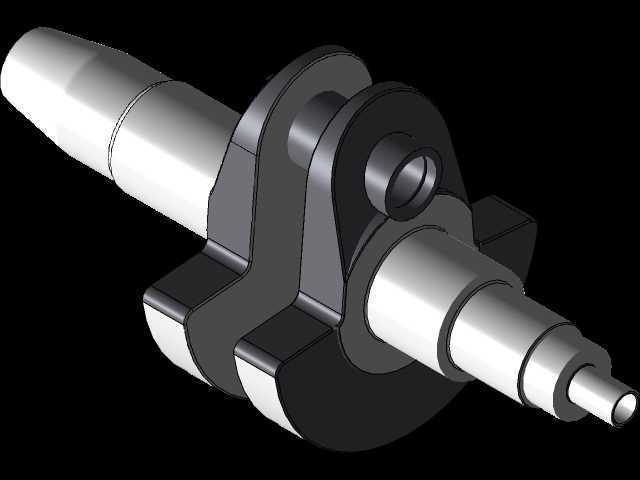

摩托车发动机用KTM曲轴结构设计

　　在单缸大排量越野摩托的动力总成开发中，曲轴作为核心动力转换部件，其结构合理性直接决定了发动机的动力输出平顺性、高转耐受性以及整机使用寿命。这款适配KTM系列单缸发动机的曲轴，在设计阶段就围绕越野场景下的高负荷冲击工况做了针对性优化，不同于普通通勤摩托的曲轴结构，它需要承受高转速下的往复惯性力、爆发冲程的瞬时冲击扭矩，还要兼顾轻量化带来的转速响应提升需求。

　　从实际应用场景来看，这类曲轴主要搭载在中小排量高性能越野摩托、场地竞技摩托的动力单元中，工作时需要将活塞往复直线运动产生的动能，通过曲柄连杆机构转换为旋转扭矩输出给离合器、变速箱，最终传递到后轮驱动车辆。越野工况下油门开度变化频繁，发动机转速波动区间大，曲轴需要承受频繁的扭矩突变，同时还要平衡活塞、连杆往复运动产生的一阶、二阶惯性力，避免发动机出现过大振动，影响车架操控稳定性以及骑手的驾驶体验。

　　设计思路上，这款曲轴采用整体式锻造曲柄销搭配分体式平衡块的结构，曲柄臂的外形轮廓经过动平衡优化，在保证结构强度的前提下尽可能去除非受力区域的材料，降低曲轴整体转动惯量，让发动机的转速攀升速度更快，更适配越野场景下需要快速动力响应的需求。主轴颈与曲柄销的连接位置做了大圆角过渡处理，避免应力集中导致的疲劳断裂，这一细节在高负荷竞技场景下尤为重要，很多民用曲轴出现断轴故障，往往都是因为过渡圆角处理不到位，长期交变载荷下产生裂纹扩展。

　　安装边界方面，曲轴两端的主轴颈尺寸严格匹配发动机箱体的主轴承座孔径，轴向定位台阶的公差控制在微米级，保证装配后曲轴的轴向窜动量在设计允许范围内，避免工作过程中出现轴向窜动导致的齿轮啮合异常、油封漏油等问题。曲柄销的直径、连杆大头轴承的安装位尺寸，都和对应排量的连杆组件完全适配，平衡块的旋转外径严格控制在发动机曲轴箱的内腔避让尺寸内，高速旋转时不会和箱体内壁、机油泵驱动齿轮等周边部件发生运动干涉。

　　功能特性上，这款曲轴的油道设计采用斜向贯通式结构，发动机工作时机油泵泵出的压力机油可以通过主轴颈的油孔，直接输送到曲柄销位置，润滑连杆大头轴承，同时在离心力的作用下，机油还会通过曲柄臂上的喷油孔甩出，润滑缸壁、活塞销等部位，保证高转速下各摩擦副都能得到充分润滑，避免出现拉缸、轴承烧蚀等故障。平衡块的配重经过精确计算，和活塞、连杆的往复质量完全匹配，能够抵消大部分往复惯性力，让发动机在高转区间的振动控制在合理范围内，既不会因为配重过大导致曲轴重量增加影响转速响应，也不会因为配重不足导致振动过大影响整机可靠性。

　　在实际装配验证环节，这类曲轴需要先做动平衡测试，剩余不平衡量要控制在设计要求范围内，才能装入发动机箱体，否则高速旋转时产生的离心振动会很快损坏主轴承，甚至导致发动机箱体开裂。曲轴前后端的密封位粗糙度有严格要求，装配油封后才能保证长期工作不出现机油渗漏，前端的正时驱动齿轮安装位、后端的离合器安装位的花键尺寸，都和对应传动部件完全匹配，保证扭矩传递过程中不会出现打滑、松旷等问题。

　　不同于多缸发动机的曲轴，单缸摩托曲轴的平衡设计难度更大，因为没有其他缸的运动部件抵消惯性力，所有平衡需求都要靠曲轴自身的平衡块来实现，设计时需要反复计算往复质量与旋转质量的配比，还要兼顾曲轴箱的内部空间限制，不能为了追求平衡效果无限加大平衡块尺寸，否则会导致曲轴箱体积增加，整机重量上升，不符合越野摩托轻量化的设计方向。这款曲轴在设计时就平衡了强度、重量、动平衡三者的关系，既满足竞技场景下的高负荷使用需求，又尽可能控制了自身重量，提升发动机的动力响应速度。
