车载电子设备安装适配结构设计

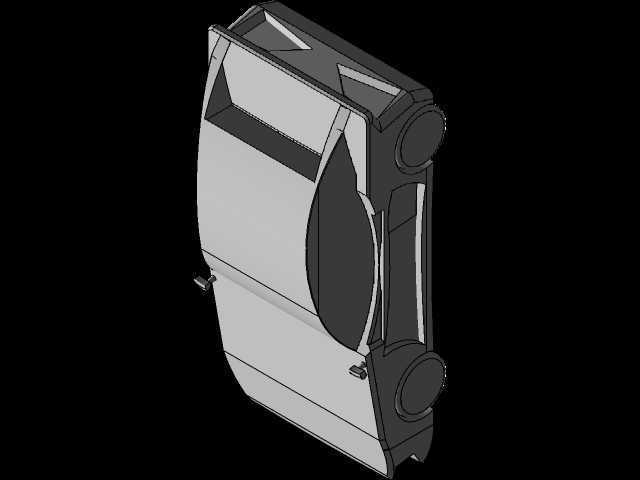

　　做车载配套结构设计快十二年，经手的车载电子适配件少说也有两百多套，这次的车载安装结构，是针对老款日产X-trail车型中控区域预留空位做的定制化适配壳体，核心是解决车主在原车中控位加装便携电子设备时的固定不稳、走线杂乱、与内饰风格违和的问题。很多车主习惯在车内放置随身电子设备，早年的车型中控区域没有预留通用安装位，要么用粘胶式支架粘在仪表台，夏天高温暴晒后粘胶失效设备滑落，要么夹在空调出风口，长期使用会掰动出风口叶片造成松动异响，还有的支架突出于内饰表面，磕碰时容易造成二次伤害，这个结构就是完全贴合原车中控侧方的空位轮廓做的嵌入式安装设计。从结构匹配逻辑来说，首先要卡准原车安装位的边界尺寸，这个位置在中控换挡杆侧方的预留凹槽内，

　　横向最大宽度127mm，纵向深度89mm，安装面与内饰板的落差控制在2mm以内，保证安装完成后壳体表面与周边内饰板齐平，不会出现突兀的凸起。壳体的固定方式没有采用额外打孔的方案，而是利用原车内饰板自带的三个卡扣位做嵌入式卡接，卡接结构的倒扣量设计为1.2mm，既保证安装后不会因为车辆行驶的振动松脱，又能在需要拆卸维护时用专用撬板顺利取下，不会损伤原车内饰件。壳体的内部型腔是按照目标便携电子设备的外轮廓做的仿形设计，预留了0.3mm的装配间隙，内壁做了两道高度0.8mm的限位筋，设备推入后刚好被限位筋卡住，不会在车辆加减速、过颠簸路面时出现窜动。考虑到电子设备的充电走线需求，壳体下方预留了12mm宽的走线槽，槽口做了R2的圆角处理，

　　避免长期摩擦损坏充电线外皮，走线槽的位置刚好对准原车内饰板下方的缝隙，充电线可以顺着缝隙走到点烟器电源位，完全不会外露。外形设计上没有做多余的装饰线条，侧面的弧度完全匹配原车内饰的曲面曲率，表面做了细晒纹处理，纹理参数和周边原车内饰板保持一致，安装后从视觉上几乎和原车部件融为一体，不会有后期加装的违和感。壳体的壁厚设计为2.5mm，采用常用的ABS材质注塑成型即可满足使用强度要求，卡扣位置做了局部加厚到3.5mm，同时加了R1.5的过渡圆角，避免安装时卡扣受力断裂。在结构验证阶段，需要重点匹配不同批次车型的内饰公差，因为同一款车型不同生产批次的内饰件注塑尺寸会有±0.5mm的偏差，所以壳体的周边配合面做了0.5mm的容差设计，

　　边缘做了0.3mm的斜度导向，即使内饰件有小幅尺寸偏差，也能顺利安装到位。另外考虑到车内使用的温度环境，结构设计时避开了空调出风口的直吹区域，同时型腔内部预留了1mm的空气流通间隙，避免电子设备长时间工作积热，也防止冬天空调热风直吹导致设备温度过高。这个结构不需要改动原车任何线路和结构，属于无损加装的适配部件，安装全程只需要对准卡扣位按压到位即可，普通车主不需要专业工具就能完成安装，拆卸也不会留下任何痕迹。在建模过程中，需要反复核对原车安装位的点云数据，尤其是曲面过渡区域的曲率连续性，保证安装后的缝隙均匀，周边缝隙控制在0.5mm以内，和原车部件的装配精度保持一致。很多同类加装件容易出现的问题就是只考虑固定功能，忽略了和原车内饰的匹配度，要么缝隙过大容易积灰，要么突出表面影响美观，这个设计在做结构的时候就把装配间隙、曲面匹配、纹理统一都纳入了设计考量，同时兼顾了安装便捷性和使用可靠性，适合对应车型的车主做车载电子设备的加装固定使用，也能给同类型车载适配结构的设计提供参考，尤其是在利用原车预留空位做无损加装的结构思路上，卡接结构的参数设计、容差设计、走线预留的方式，都可以复用到其他车型的同类适配件开发中。
