带复杂曲面叶片的径流涡轮结构设计

　　在流体能量转换类设备的核心部件选型与结构设计中，径流涡轮的结构合理性直接决定整套设备的能量转换效率与运行稳定性，这类部件广泛应用在小型燃气轮机、涡轮增压器、工业膨胀机、有机工质发电装置中，核心作用是将流体携带的压力能、热能转化为旋转机械能，对外输出轴功率，或是驱动同轴连接的压轮实现进气增压。从实际工程落地的角度看，这类涡轮的设计不能只停留在理论气动计算层面，必须同时兼顾加工可行性、安装适配性、运行工况下的结构强度，才能避免实际装机后出现叶片断裂、轮盘变形、效率不达设计值的问题。

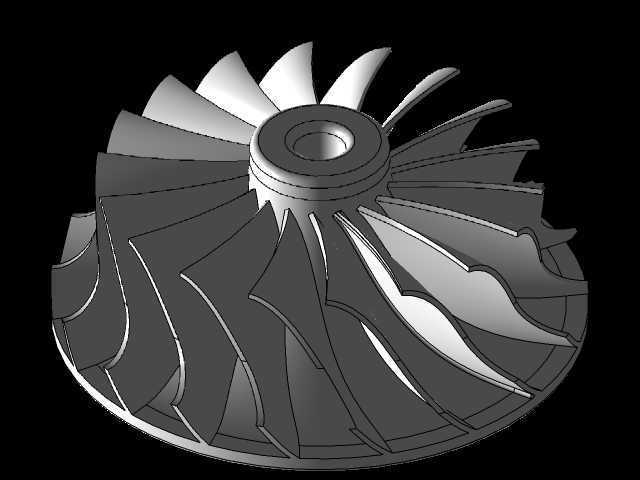

　　这款涡轮采用单级径向流入、轴向流出的结构布局，整体由中心轮毂、周向均匀分布的曲面叶片、底部轮盘三个核心部分构成，中心轮毂位置设计有同轴的阶梯安装孔，孔位的尺寸公差需要严格控制在IT6级精度范围内，与配套的传动轴采用过盈配合加键连接的组合固定方式，确保高转速运行下不会出现轴孔打滑、偏心振动的问题。安装边界方面，轮盘的外圆直径是整机蜗壳流道设计的核心匹配尺寸，设计时需要保证轮盘外圆与蜗壳内壁的径向间隙控制在0.2-0.5mm区间，间隙过大会造成流体泄漏损失，拉低整机效率，间隙过小则会在热态运行时因为部件热膨胀出现刮蹭，损坏叶片与蜗壳结构；轮毂端面的轴向定位台阶高度需要与轴承座的轴向安装尺寸匹配，保证装配后涡轮的叶片入口边与蜗壳的喷嘴环出口位置精准对齐，避免流体进入叶轮流道时出现入射角度偏差，产生额外的流动损失。

　　叶片部分采用三元扭曲曲面设计，每一片叶片从轮毂入口端到轮缘出口端的型线都经过流场迭代优化，叶片入口边的倾斜角度匹配上游喷嘴环的流体出射角，保证流体可以平滑无冲击地进入叶轮流道，减少入口冲击损失；叶片表面的曲率变化做了连续过渡处理，不存在局部曲率突变的区域，既可以降低流体在叶道内的流动阻力，也能避免应力集中带来的结构强度隐患。相邻叶片之间形成的流道从入口到出口呈现平滑收窄的趋势，引导流体在流道内逐步降压加速，将流体携带的能量充分转化为推动叶片旋转的力矩，叶片的出口边做了薄化处理，减少出口尾迹损失，同时薄化的厚度控制在1.2-2mm区间，兼顾气动性能与结构强度，避免高转速下出口边出现颤振断裂的问题。周向叶片的数量经过气动计算与强度校核的平衡，既不会因为叶片数量过少造成单个叶片载荷过大、流道扩散损失增加，也不会因为叶片数量过多导致轮盘整体重量过大、转动惯量超标，同时增加不必要的加工成本。

　　轮盘部分采用等强度设计思路，从中心轮毂位置到外圆边缘的厚度逐步平滑减薄，在保证高转速下轮盘自身离心应力满足材料许用要求的前提下，尽可能降低轮盘的整体重量，减小转子系统的转动惯量，让设备的动态响应速度更快，适配需要快速变工况运行的应用场景。轮盘与叶片的连接位置做了大圆角过渡处理，避免直角连接带来的应力集中，这个位置是涡轮运行时应力最高的区域，圆角半径的取值需要结合叶片厚度、轮盘厚度综合计算，通常取相邻叶片根部厚度的0.3-0.5倍，既可以有效分散应力，也不会过度挤占叶道的流通面积。

　　在实际应用场景中，这类涡轮需要根据不同的工作介质调整细节设计，如果是应用在涡轮增压器上，工作介质是发动机排出的高温废气，设计时需要重点考虑高温下的材料蠕变强度，叶片与轮盘的壁厚要适当增加，同时在轮毂位置设计对应的冷却气流通道，引入压气机端的低温空气对轮毂区域进行降温，避免长期高温运行出现材料性能下降；如果是应用在有机工质膨胀发电装置中，工作介质温度相对较低，设计时可以适当减薄叶片与轮盘的厚度，进一步提升流道的流通效率，降低转子重量。

　　建模过程中，这类曲面叶片的构建需要优先保证型面的G2连续，不能出现局部的褶皱、曲率跳变，否则后续不管是采用五轴铣削加工还是精密铸造，都会出现型面偏差，导致实际部件的气动性能与设计值出现明显偏差；同时所有的安装配合面都需要标注明确的形位公差，比如安装孔的同轴度、轮毂端面的垂直度、轮盘外圆的圆跳动，这些公差要求会直接影响转子系统的动平衡精度，通常这类高转速涡轮的动平衡精度需要达到G2.5级以上，才能保证在每分钟数万转的运行转速下不会出现过大的振动，延长配套轴承的使用寿命。设计时还需要提前考虑动平衡去重的位置，通常在轮盘的端面预留对应的去重区域，避免动平衡校正时切削到叶片型面，破坏叶道的气动结构。
