直径130毫米内燃机活塞头结构设计

　　在往复式内燃机的核心运动组件中，活塞头是直接承接燃烧做功压力、完成能量转换的关键部件，其结构设计合理性直接决定动力输出效率、密封可靠性与整机运行寿命。这款直径130毫米的活塞头，主要适配大排量单缸柴油机、中型燃气发电机组以及固定式工业压缩机的往复运动单元，在工程应用中需要承受最高可达十余兆帕的瞬时燃烧压力，同时长期在300摄氏度以上的高温环境下往复运行，配合活塞环完成燃烧室与曲轴箱的密封隔离，将燃气爆炸产生的轴向推力通过活塞销传递给连杆，最终带动曲轴完成旋转运动输出扭矩。

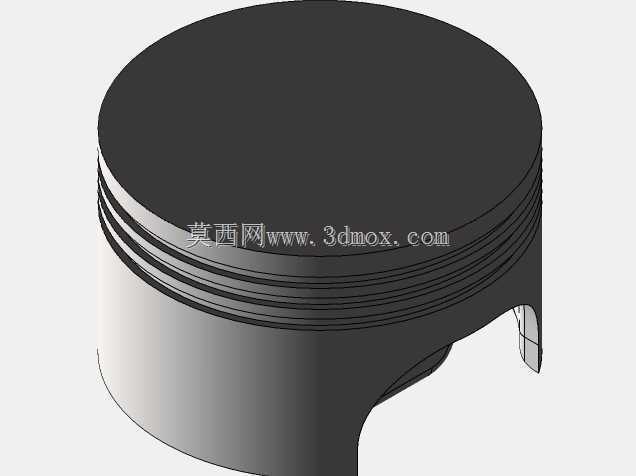

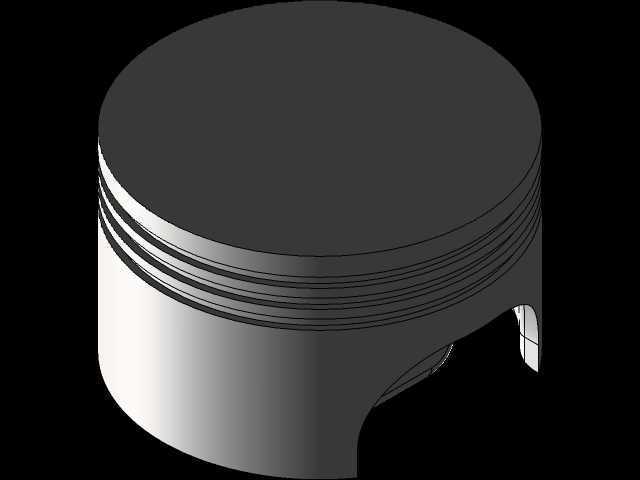

　　从设计思路来看，该活塞头采用了典型的平顶式顶部结构，这种结构的优势在于顶面受热面积均匀，加工工艺性好，能够让燃烧室内的混合气形成更规整的涡流，减少燃烧死角的积碳堆积，同时平顶结构的刚度分布均匀，在承受高频冲击载荷时不会出现局部应力集中的问题。活塞头部的环带区域设计了多道环槽，其中上部环槽用于安装气环，负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱稀释润滑油，下部环槽用于安装油环，负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标。环槽的加工精度直接决定活塞环的贴合度，设计时预留了合理的侧隙与背隙，既保证活塞环在热膨胀状态下不会卡滞在环槽内，又能让环面始终紧密贴合气缸壁实现可靠密封。

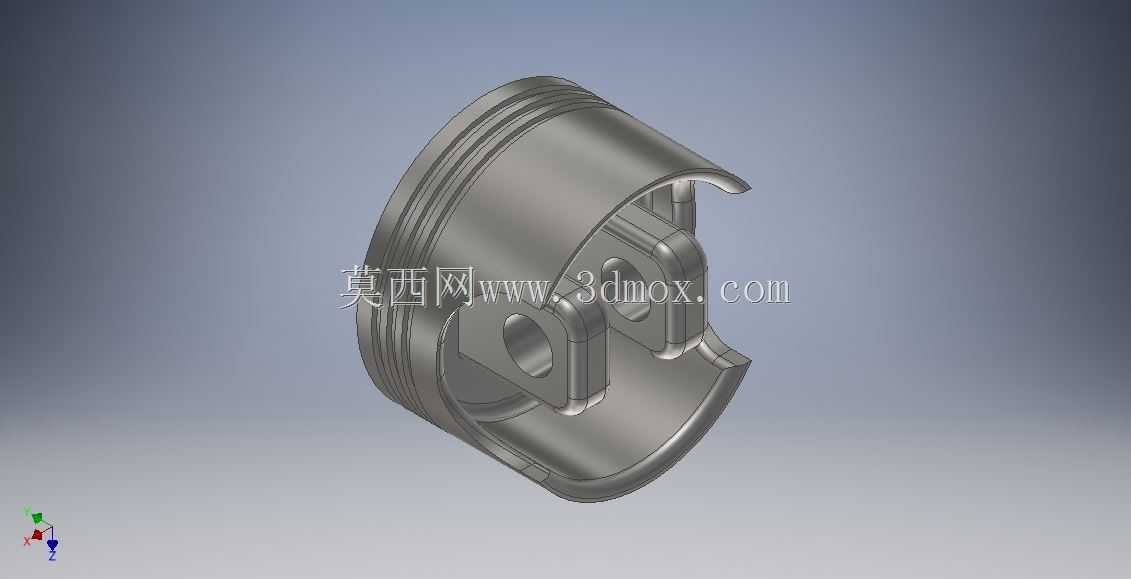

　　活塞头的裙部采用了变椭圆的型线设计，这是因为活塞在工作状态下，受侧推力与热膨胀的影响，裙部会产生不均匀变形，常温下加工成椭圆型面，在工作温度下裙部会膨胀趋近正圆，从而保证裙部与气缸壁的接触面积均匀，避免出现局部拉缸的问题。裙部下方的销座位置做了加厚处理，用于安装活塞销，销座与活塞内腔的过渡位置采用了大圆角过渡结构，能够有效分散活塞销传递的交变载荷，避免长期运行后在过渡位置出现疲劳裂纹。整个活塞头的轴向尺寸经过严格匹配，安装后活塞在上止点位置时，顶面与气缸盖的燃烧室间隙控制在合理范围内，既不会因为间隙过小造成活塞顶碰气门的故障，也不会因为间隙过大导致压缩比不足影响动力输出。

　　在实际选型匹配过程中，130毫米直径的活塞头通常对应1.5升到2升左右的单缸排量，可覆盖15千瓦到30千瓦区间的动力输出需求，广泛应用在小型工程机械、农用排灌设备、备用发电机组以及小型船舶动力单元中。设计时充分考虑了不同燃料的适配性，若用于柴油机，顶部可根据燃烧室形式调整涡流凹坑的尺寸，若用于燃气机，可适当降低压缩高度适配燃气的燃烧特性。活塞头的材质通常选用共晶铝硅合金，这种材质重量轻、导热性好，同时具备足够的高温强度，能够在高频往复运动中减小惯性力，降低曲轴连杆机构的冲击载荷。环槽区域根据使用需求可镶嵌耐磨铸铁环座，提升环槽的耐磨性能，延长活塞的整体使用寿命，尤其是在长期高负荷运行的工况下，镶环结构能够有效减少环槽的磨损量，避免活塞环松旷造成的密封失效问题。

　　从安装边界来看，该活塞头与气缸套的配合间隙需要根据材质的热膨胀系数精确计算，常温下的装配间隙控制在0.1毫米到0.15毫米之间，保证工作温度下活塞膨胀后仍有合理的活动间隙，不会出现卡缸故障。活塞销的孔径与活塞销采用过渡配合，装配时需要通过热装工艺将活塞加热到指定温度后再装入活塞销，避免常温压装造成销座变形。活塞环的开口间隙在装配时需要按照气缸直径匹配，气环开口间隙通常设置为0.3毫米到0.5毫米，油环开口间隙略小，保证热态下环的开口不会完全闭合造成拉缸。在三维建模过程中，需要重点还原环槽的尺寸精度、裙部的型线变化以及销座的过渡结构，这些细节直接影响后续的有限元受力分析、热变形仿真以及加工工艺编制，任何一个尺寸的偏差都可能导致活塞在实际运行中出现故障。对于结构设计从业者而言，这类活塞模型的核心价值在于可以直接用于动力总成的匹配设计，通过调整局部尺寸快速适配不同排量、不同燃料的动力需求，减少重复建模的工作量，同时可以基于模型开展运动仿真，验证活塞在整个行程中与气缸盖、气门、连杆等部件的运动干涉情况，提前规避设计风险。
