四缸发动机排气歧管铸件结构设计

　　该铸件为内燃机排气系统核心连接构件，主要适配直列四缸往复式内燃机，承担将各气缸燃烧后产生的高温废气有序汇集、导出至排气总管的核心功能，直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是发动机进排气系统匹配设计中不可忽视的关键结构件。从实际应用场景来看，这类铸件多用于小排量乘用车、轻型商用车的自然吸气或低增压汽油发动机，安装位置处于气缸盖排气侧与三元催化器之间，长期处于600-900℃的高温废气冲刷环境，同时承受发动机运行过程中产生的振动载荷与冷热交变带来的热应力，因此结构设计阶段需要同时兼顾流通性能、结构强度与安装适配性。

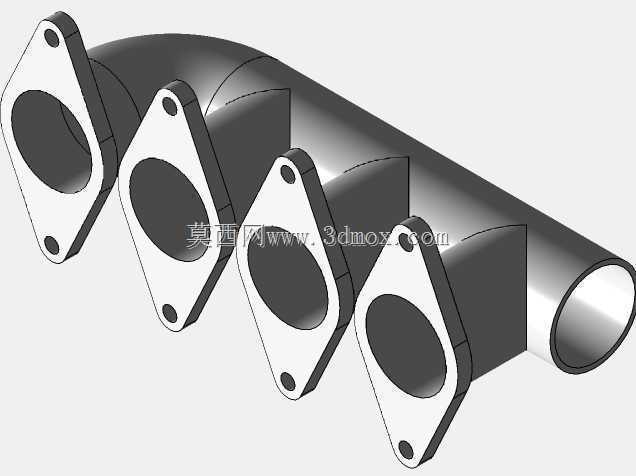

　　从结构设计思路来看，该歧管采用四支等长分支管路逐步汇流至单出口的布局，四个法兰接口分别对应气缸盖的四个排气道出口，每个法兰面均设计有两个螺栓过孔，用于实现与气缸盖的刚性连接，法兰与管路衔接处做了加厚过渡处理，避免安装紧固时应力集中导致铸件开裂。分支管路的弯曲弧度经过平滑过渡处理，内壁无明显突变台阶，能够减少排气过程中的气流紊流与阻力，降低各缸之间的排气干涉——这一点对于四缸发动机的点火顺序匹配尤为重要，合理的管路曲率与长度设计可以避免相邻气缸排气时的气流对冲，提升排气顺畅度，间接优化发动机的充气效率与动力输出表现。

　　安装边界方面，四个进气侧法兰的端面平面度需要控制在0.1mm以内，保证与气缸盖结合面的密封性能，避免高温废气泄漏；法兰上的螺栓孔位置度公差需控制在±0.2mm范围内，确保装配时能够顺利对位，不会出现强制装配带来的附加应力。出口端为圆形法兰接口，用于连接下游的排气总管或三元催化器入口，接口内径与分支管路的总流通截面积匹配，避免出现节流效应。整个铸件的壁厚设计采用渐变方案，法兰部位厚度较大以保证连接强度，管路主体壁厚均匀，既能够满足铸造工艺的充型要求，避免出现浇不足、冷隔等铸造缺陷，又能控制整体重量，符合发动机轻量化的设计趋势。

　　从功能特性角度，该铸件的管路走向充分考虑了发动机舱的布置空间，整体呈侧向延伸的弯曲形态，避开了发动机周边的发电机、起动机、冷却管路等附件，不会出现运动干涉；同时管路的弯曲半径设计兼顾了铸造脱模的工艺性，无需额外设置复杂的抽芯结构即可完成砂型铸造，降低了生产制造的难度与成本。在实际使用过程中，这类铸铁歧管的热变形量需要经过严格校核，通过在管路合适位置设置加强筋结构，提升整体刚性，减少冷热循环过程中产生的变形量，避免长期使用后出现法兰面密封失效、管路开裂等故障。

　　对于三维建模从业者而言，这类铸件的建模过程需要重点关注各分支管路的相贯线处理，保证汇流处的曲面平滑过渡，同时法兰与管路的衔接圆角需要符合铸造工艺要求，避免出现锐角结构导致的应力集中；安装孔位的坐标需要严格匹配气缸盖的排气道布局，确保装配关系正确。在结构验证阶段，还需要结合流体仿真对管路内部的流场进行分析，调整管路曲率与汇流角度，进一步降低排气阻力，同时通过热结构耦合分析校核不同工况下的应力分布，对壁厚薄弱区域进行针对性优化，保证铸件在全生命周期内的可靠性。
