铸铁材质发动机壳体结构展示模型

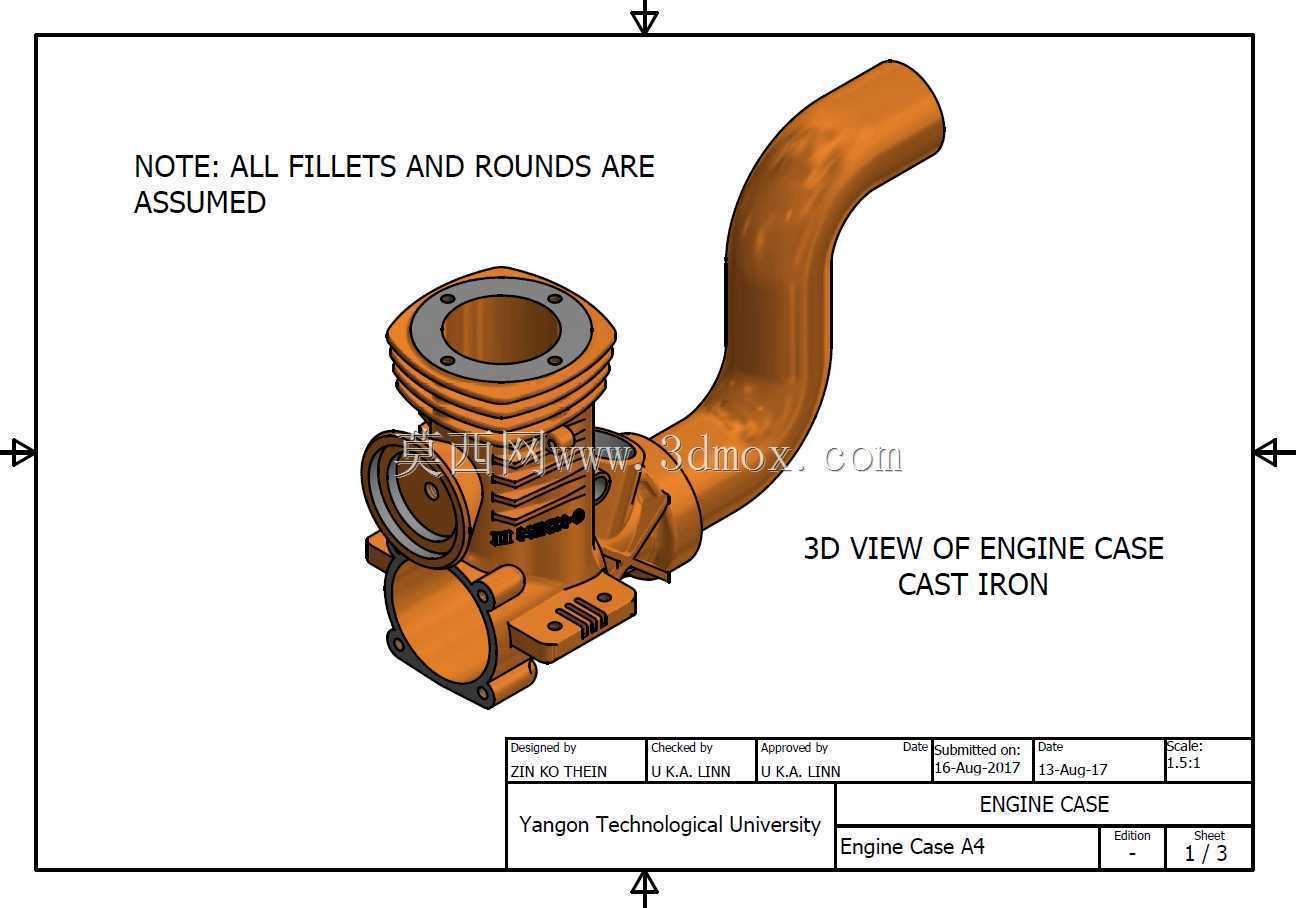

　　在小型通用内燃机的结构认知与教学场景中，这类铸铁发动机壳体的结构模型能够帮助从业者快速建立对动力核心部件的空间认知，区别于量产机型的精密测绘模型，该模型刻意简化了非核心的细碎结构，保留了壳体作为内燃机承载基体的全部核心功能特征。从实际设备用途来看，发动机壳体是内燃机的核心承载构件，需要容纳曲柄连杆机构、配气机构的相关运动部件，同时集成进排气通道、安装定位接口、冷却与润滑系统的预留通路，在整机运行过程中承受燃烧爆发压力、运动件往复惯性力的交变载荷，材质选用铸铁也正是看中其良好的减振性、铸造工艺性与成本控制优势，在小排量通用动力、小型工程机械动力、园林机械动力场景中应用十分广泛。从产品功能特性上看，

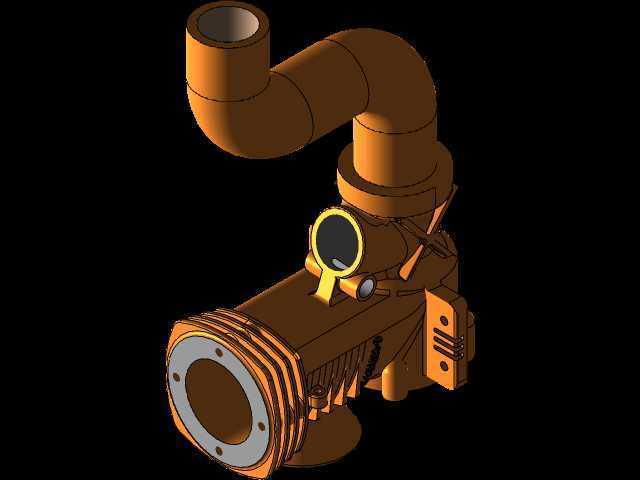

　　该模型清晰呈现了壳体的几个核心功能区域：顶部的气缸安装止口，用于镶嵌气缸套或者直接作为气缸工作表面，周边均匀分布的螺栓孔用于紧固气缸盖，保证燃烧室的密封性能；侧面的弧形通道为进气道的简化结构，走向按照进气阻力优化的逻辑设计，避免气流出现急转折导致的充气效率下降；壳体下部的腔体为曲轴箱空间，预留的多个凸台与安装孔分别用于固定主轴承盖、机油泵、侧盖等附件，侧面伸出的轴孔结构用于安装配气机构的驱动轴或者启动机构的连接轴，底部的安装平面用于固定油底壳，储存润滑机油。从设计思路层面来说，这类教学用结构模型没有追求和量产机型的完全一致，而是把核心的结构逻辑做了显性化处理，所有的圆角、过渡结构都做了统一简化，

　　避免细碎的工艺特征干扰学习者对核心承载结构、接口位置、腔体走向的理解，建模过程中优先保证各功能接口的相对位置关系准确，比如气缸中心与曲轴安装孔的垂直度、进气道与气缸进气口的对接位置、各安装螺栓的孔位分布圆直径，这些参数直接决定了后续装配是否能够顺利完成，也是结构设计中需要优先保证的尺寸链环节。关于外形尺寸与安装边界，该模型呈现的壳体属于单缸小排量机型的壳体结构，气缸部分的外径围绕缸径做了合理的壁厚加强，整体轮廓没有超出常规单缸通用汽油机的安装边界，侧面的进气道向外延伸的长度控制在整机宽度允许范围内，不会和外围的导风罩、油箱部件发生干涉，底部的安装孔位按照通用小动力的安装支架尺寸做了预留，能够适配多数通用小型动力的机架安装孔距。

　　在实际建模练习中，这类壳体模型非常适合练习铸造类零件的建模思路：先搭建整体的骨架线，确定各功能腔体的中心位置与走向，再通过拉伸、旋转做出基础的实体结构，之后通过扫掠做出进气道的弧形管路，最后添加安装凸台、螺栓孔、减重槽等细节特征，建模过程中需要特别注意壁厚的均匀性，避免出现壁厚突变导致的铸造应力集中问题，所有的外部棱角都要预留铸造圆角，这也是铸铁件设计的基本工艺要求。很多刚接触动力部件设计的从业者，容易把注意力放在外形的复杂度上，忽略了壳体作为承载件的核心要求——足够的刚度与合理的力传递路径，该模型虽然做了简化，但各加强筋的布置位置都对应了载荷传递的方向，比如气缸与曲轴箱连接位置的加强筋，能够把气缸盖受到的燃烧压力顺畅传递到曲轴箱主轴承位置，减少局部的应力集中，这些细节都是实际工程设计中需要重点考量的内容。
