流体管路用旋转连接接头结构设计

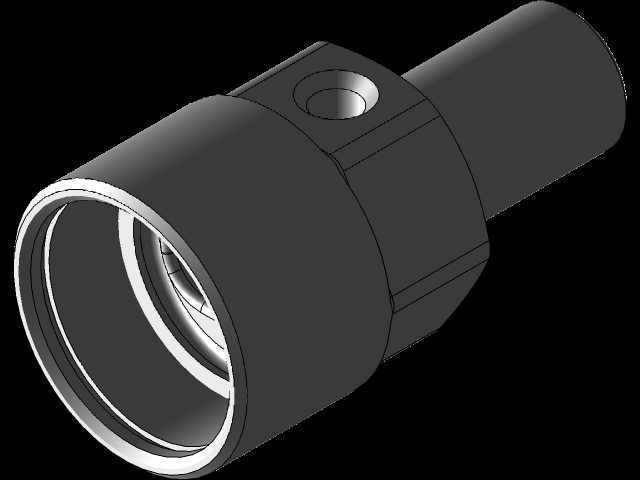

　　在流体输送管路系统中，当管路两端存在相对回转运动需求时，普通硬管连接会因扭转应力产生管路破损、密封失效等问题，这类场景下就需要用到旋转连接结构来补偿相对转动，同时保证介质输送过程的密封性与通流稳定性。本次设计的旋转连接接头，主要面向中低压流体输送工况，可适配水、低压液压油、压缩空气等多种常规介质的回转输送需求，常见应用场景包括工程机械的回转管路、自动化生产线的旋转工位介质输送、卷管器的内部回转连接、机床冷却管路的旋转调节段等。从结构功能来看，该接头采用单通道通流设计，主体分为固定端与回转端两部分，固定端设置内螺纹接口用于连接固定侧管路，回转端设置外螺纹接口用于连接活动侧管路，两部分通过内置的精密配合面实现相对回转，

　　配合面处设置多道密封槽，可根据输送介质特性适配O型圈、格莱圈等不同密封件，保证回转过程中介质无泄漏，同时降低转动阻力，避免长期回转造成的密封件过度磨损。设计过程中首先考虑的是通流能力与结构强度的平衡，接头主体的通流内径根据常用管路通流规格匹配，保证介质通过时不会产生过大的压损，主体壁厚按照1.5倍额定工作压力的强度要求计算，同时在接口与主体的衔接位置做圆弧过渡处理，避免应力集中造成的结构断裂，尤其是侧部设置的径向通孔，孔口位置做了倒角去应力处理，防止长期受介质压力冲击产生裂纹。外形尺寸方面，接头主体的最大外径根据通流规格做了适配，整体长度控制在合理范围内，避免安装后占用过多管路空间，

　　回转端的外径与固定端的接口尺寸符合常规管路连接的安装边界，安装时不需要对原有管路做额外改造，可直接替换同规格的普通接头使用，侧部的径向孔可作为测压口、备用介质通道或者润滑油注入口使用，不用时可通过螺塞封堵，不影响主体结构的正常使用。安装边界上，该接头的固定端与回转端均采用标准管螺纹连接，螺纹精度符合普通管路连接的公差要求，安装时只需保证两端螺纹拧紧到位，密封面贴合平整即可，回转部分的配合间隙控制在合理范围，既不会因为间隙过大造成密封件挤出，也不会因为间隙过小导致转动卡滞，在正常工作压力下，接头的回转扭矩控制在较低范围，手动即可轻松转动，不需要额外施加过大的外力。在实际选型使用时，需要根据输送介质的类型、工作压力、

　　回转转速来匹配对应的密封件材质，比如输送水介质时可采用丁腈橡胶密封件，输送有一定腐蚀性的介质时可更换为氟橡胶密封件，长期高转速回转的场景下可在配合面添加润滑脂降低磨损，延长接头的使用寿命。该结构的设计没有采用复杂的多通道结构，单通道的设计既降低了加工难度，也减少了密封失效的风险，适合大多数常规单介质回转输送的场景，主体结构采用一体化加工成型，减少了拼接结构带来的泄漏点，整体刚性更好，能承受一定的管路径向载荷，不会因为管路的轻微震动造成结构松动。
