Y型分叉带法兰连接管路结构设计

　　这类Y型分叉带法兰的管路结构，在流体输送系统里承担着单路输入双路输出的分流功能，常见于中小型内燃机的排气歧管段、工业气动系统的分支供气回路、小型液压系统的分路供油单元，也会在部分化工流体输送的支路分配工位见到同结构的衍生应用。从实际使用场景来看，这类管路不需要额外加装分流阀件，依靠自身型腔的平滑过渡就能实现介质的均匀分流，相比外接三通加法兰拼接的结构，整体流道阻力更小，不存在拼接缝隙带来的介质泄漏隐患，长期运行下的密封可靠性更有保障。

　　设计这类管路的时候，首先要确定的是两端法兰的安装边界：下端单法兰为介质输入端，需要匹配上游管路的法兰安装孔位、密封面尺寸，上端的双法兰为输出端，两个法兰的中心距必须严格匹配下游两路支管的安装间距，避免安装时出现强制对位产生的装配应力。流道部分的设计是整个结构的核心，分叉位置的过渡圆角不能过小，否则介质流经此处会产生明显的紊流，不仅会提升管路系统的压损，在输送含固体颗粒的介质时还会在转角位置造成冲蚀磨损，缩短管路的使用寿命；管壁厚度的选取要结合系统额定工作压力计算，既要满足承压强度要求，也要避免壁厚过大造成整体重量超标，尤其是在移动设备上使用的管路，过重的结构会增加安装支架的负载，长期运行下容易出现支架疲劳断裂的问题。

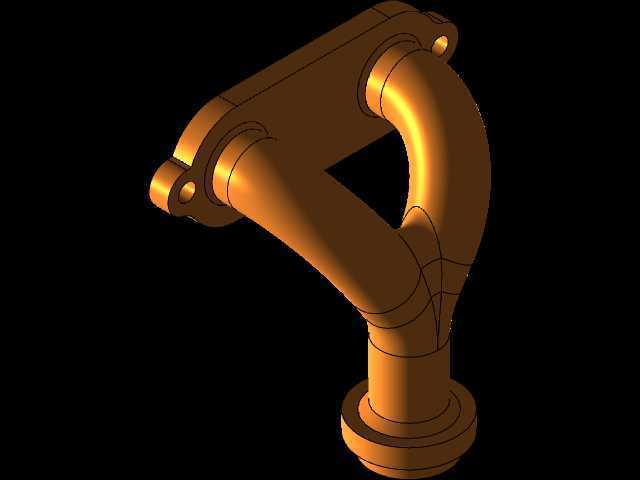

　　从结构细节来看，法兰与管身的衔接位置做了圆弧过渡处理，没有直角突变结构，这一设计一方面是为了降低应力集中，避免管路在受压力脉冲、振动载荷时在衔接位置出现开裂，另一方面也能优化铸造或注塑成型时的工艺性，减少成型过程中出现缩孔、缺料的缺陷。法兰端的密封面采用平面密封结构，适配常规的非金属密封垫片，安装时不需要对密封面做额外的精加工处理，只要保证法兰端面的平面度满足要求，就能实现可靠密封；法兰上的安装孔采用通孔设计，孔位的位置度公差需要控制在合理范围内，保证安装时螺栓能顺利穿入，不会出现螺栓别劲的情况。

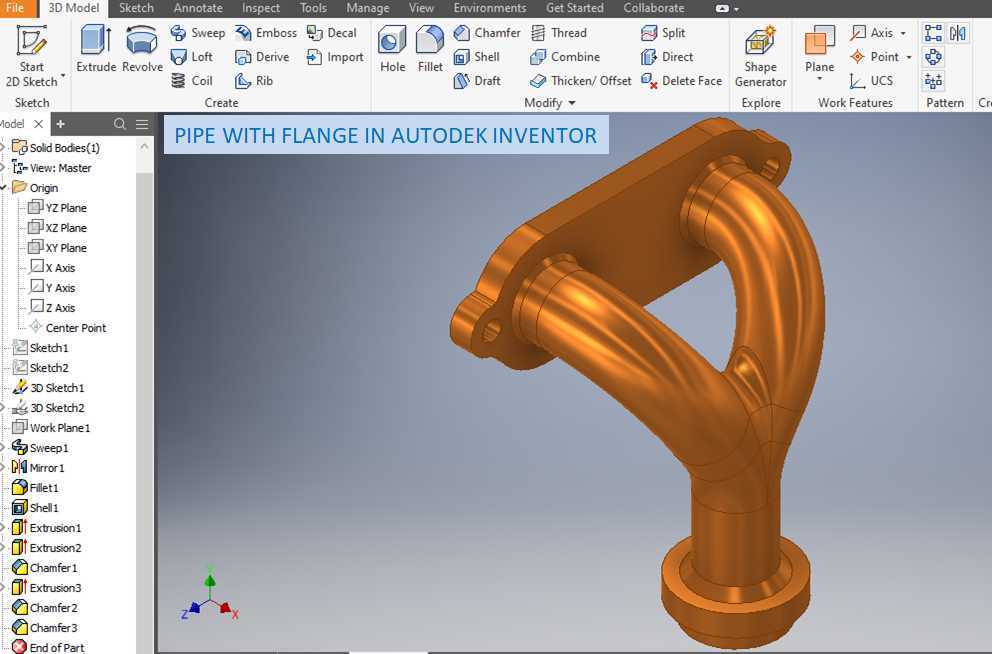

　　实际选型应用时，需要先核对管路的通径是否满足系统流量要求：输入端通径要匹配上游管路的流量上限，两个输出端的通径可以根据两路支管的流量需求做等径或异径设计，图中这款结构采用的是等径分流设计，适合两路输出流量一致的应用场景，如果两路流量需求差异较大，可以在建模阶段调整两个支管的通径比例，不需要额外加装节流元件。安装边界方面，除了法兰的孔位尺寸，还要注意整个Y型结构的外轮廓尺寸，尤其是分叉位置的最大宽度，要确认安装空间内没有其他零部件干涉，管路的弯曲段最小曲率半径要满足介质流动要求，避免出现流道突变造成的压力损失。

　　这类一体成型的带法兰管路，相比焊接拼接的同功能结构，内壁的光滑度更容易保证，没有焊缝位置的凸起造成的流道阻碍，在输送洁净介质、高粘度介质时优势更明显，不会出现焊缝位置挂料、残留介质的问题，维护清理也更加方便。建模过程中需要重点校验几个关键尺寸：法兰端面到分叉中心的距离、两个输出法兰的夹角、法兰安装孔的分度圆直径，这些尺寸直接决定了管路能不能顺利安装到系统中，一旦出现尺寸偏差，现场安装时会出现无法对位的问题，需要二次修配才能使用，大幅提升安装成本。另外，管身的拔模角度要结合选定的加工工艺调整，如果采用铸造工艺，拔模角度可以适当放大，如果采用机加工一体成型，则可以根据加工路径优化结构细节，减少不必要的加工余量。
