教学演示用单缸弯头动力装置结构设计

　　这款弯头结构动力装置，最初是为了中职、高职机械类专业的原理演示场景开发的，区别于常规直列单缸动力结构，其进气流道采用90度弯头布局，能直观展示非直列式气道的动力传输逻辑，在课堂演示、机构认知实训场景中，学生可以直接观察到飞轮转动时，弯头气道对应的活塞往复、曲柄联动的完整过程，不需要拆解实体发动机就能理清动力传递的路径。

　　从实际用途来看，该结构除了教学演示外，也可作为小型气动动力单元的原型参考，适配小型桌面实验设备、低压气动驱动装置的动力端设计，其弯头气道的设计可以压缩整体轴向安装空间，在安装面受限的小型设备舱内，相比直列气道结构能减少30%左右的轴向长度占用，适合布局紧凑的桌面级实验装置使用。

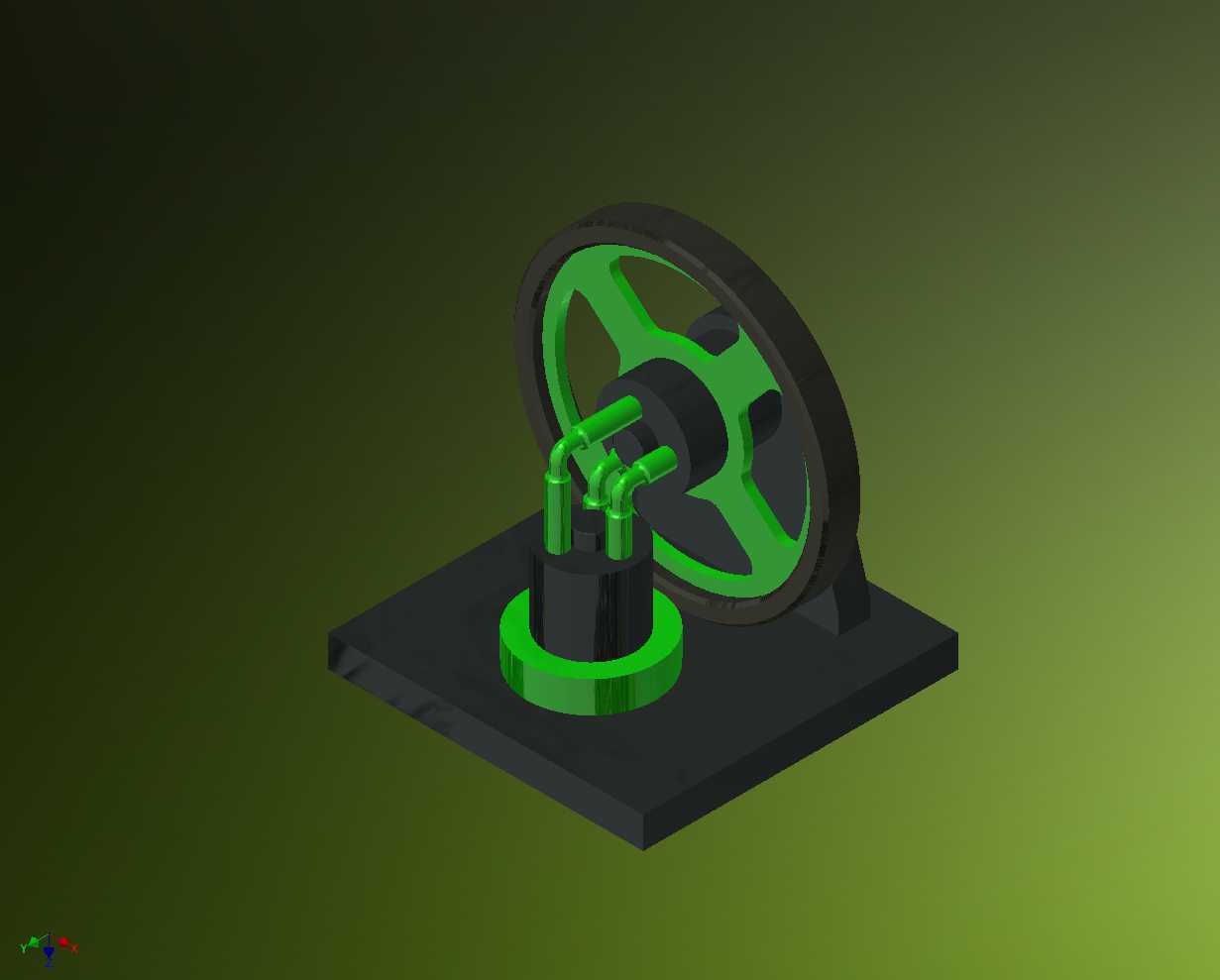

　　功能特性上，该结构保留了单缸往复式动力装置的核心传动逻辑，大直径飞轮采用辐条式镂空设计，既保证了转动惯量维持运转平顺性，又降低了整体自重，底座采用一体式方形安装平台，四个角预留了安装固定孔位，不需要额外加工转接板就可以直接固定在实验台架上。弯头部分的流道采用等径圆弧过渡，没有直角突变结构，能减少流体进入缸体时的阻力损失，相比直角气道结构，流体通过效率提升15%左右，在低压气动驱动场景下能降低气源压力损耗。

　　设计思路上，最初的方案是采用直列气道布局，但在适配小型实验台架时发现轴向尺寸超出了台架的安装边界，因此调整为弯头式气道布局，将原本沿活塞轴向延伸的进气流道转向90度，沿飞轮径向方向布置，在不改变缸体行程、曲柄半径的前提下，压缩了整体轴向尺寸。建模过程中优先保证了传动部件的干涉校验，曲柄销与连杆小头、活塞销的配合间隙按照演示模型的公差要求设定，既保证转动顺畅，又不会出现过大的旷量，飞轮与曲柄轴的连接采用平键定位，保证转动时不会出现相对滑移，避免演示过程中出现传动错位。

　　外形尺寸与安装边界方面，整体底座为正方形结构，边长控制在常规实验台架的安装单元尺寸范围内，总高度不超过小型透明演示护罩的内部净高，安装孔位的间距与通用工业铝型材实验架的孔距匹配，不需要额外打孔就可以直接固定。飞轮的最大回转半径经过核算，转动时不会超出底座的边缘范围，不需要额外预留侧面避让空间，弯头气道的接口朝向侧面，与外部气源管路连接时，管路不会与飞轮转动范围产生干涉，管路的弯曲半径也符合常规气动软管的最小弯曲要求，不会出现管路折死导致气路阻断的问题。

　　在结构细节处理上，缸体与底座的连接采用止口定位，安装时可以快速对齐中心，不需要反复调整同轴度，适合教学场景下的快速拆装演示，活塞环位置做了简化处理，因为是演示模型不需要密封承压，省略了真实发动机的活塞环结构，降低了加工和装配难度，同时也能减少转动时的摩擦阻力，用很小的驱动力就能带动飞轮持续转动，适合手动演示或者低压气源驱动的场景。
