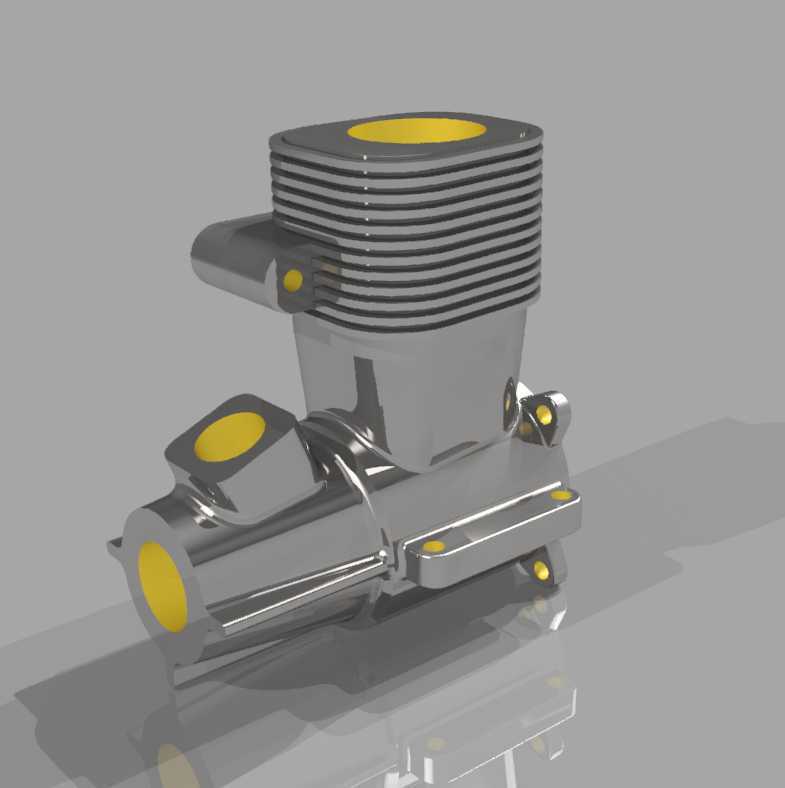

单缸动力核心缸体结构三维设计

　　在小型通用动力、园林机械、微型代步工具、小型发电机组的配套场景中，单缸发动机的缸体是整台动力单元的承载核心，所有曲柄连杆机构、配气组件、冷却结构、安装接口都要依托缸体完成定位与载荷传递，其结构合理性直接决定整机的运行稳定性、散热效率与服役寿命。这款缸体的结构设计首先围绕风冷散热需求展开，缸筒外壁布置了密集的环形散热鳍片，鳍片的排布密度沿缸筒轴向做梯度调整，靠近燃烧室的上半段鳍片间距更小、散热面积更大，能够快速把燃烧做功产生的高温通过鳍片与流通空气的热交换带走，避免缸筒过热导致的活塞环卡滞、润滑失效问题；鳍片的厚度控制在兼顾散热效率与铸造工艺性的区间，既保证足够的热传导截面积，也避免铸造过程中出现厚薄不均导致的缩松缺陷。

　　缸体的下部集成了曲轴箱的上半部分腔体，腔体的内壁做了加强筋结构，筋条走向沿着曲轴旋转产生的交变载荷方向布置，能够在不额外增加缸体整体壁厚的前提下，大幅提升腔体的结构刚度，抵消活塞往复运动、曲轴旋转带来的周期性冲击载荷，减少缸体运行过程中的形变与振动传递。缸体侧面预留了配气机构、进排气接口的安装定位面，定位面的平面度公差在设计阶段就做了严格约束，保证后续安装缸头、进气管路时的密封性能，避免出现漏气、漏油的问题；同时侧面延伸出的安装凸台带有定位销孔与螺栓过孔，能够和整机的机架、附属部件完成精准对接，安装孔的位置度公差充分考虑了装配过程中的工艺余量，降低现场装配的对位难度。缸体下部的主轴承座位置做了加厚处理，轴承安装孔的同轴度、

　　圆柱度公差按照内燃机行业的通用设计规范设定，能够为曲轴提供稳定的旋转支撑，避免曲轴运转过程中出现偏磨导致的动力损耗与异响。从安装边界来看，这款缸体的整体轮廓适配小排量单缸动力的紧凑布局需求，各个外接接口的位置避开了整机其他部件的运动干涉区域，冷却风道的走向顺着整机运行时的空气流动方向布置，不需要额外加装复杂的导风罩结构就能实现高效散热；缸体的材质适配常用的压铸铝合金工艺，整体壁厚均匀，所有转角位置都做了铸造圆角处理，既能够减少铸造过程中的应力集中，也能提升缸体的整体抗疲劳强度。在实际应用场景中，这类缸体可以适配通用汽油机、小型柴油机的配套需求，不管是背负式园林机械、小型农用耕作设备，还是便携式应急发电机组、迷你代步车辆的动力单元，

　　都能依托这款缸体的结构完成整机组装；设计过程中充分考虑了不同配套场景的通用性，安装接口的尺寸兼容行业内通用的配套规格，不需要做额外的结构修改就能匹配不同厂家的活塞、曲轴、缸头等配套部件，大幅降低下游整机厂商的配套适配成本。缸体上的各个润滑油道预留位置做了连通性设计，能够保证曲轴、活塞销等运动部件在运行过程中得到充分润滑，油道的孔径大小兼顾润滑油流量与缸体结构强度，避免油道过大导致缸体局部刚度不足，也防止油道过小出现润滑油供给不足导致的干磨问题。
