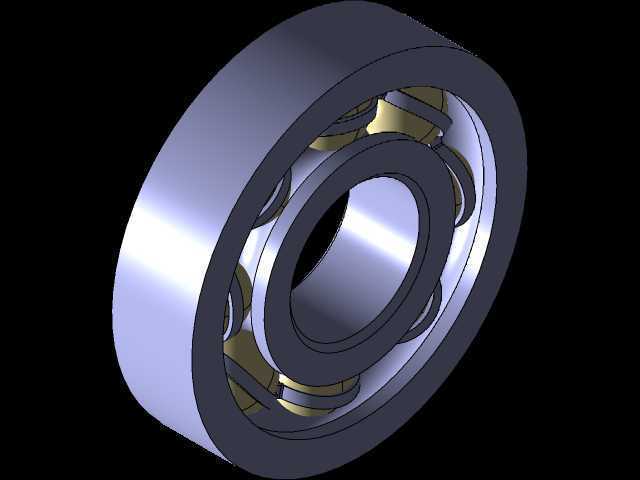

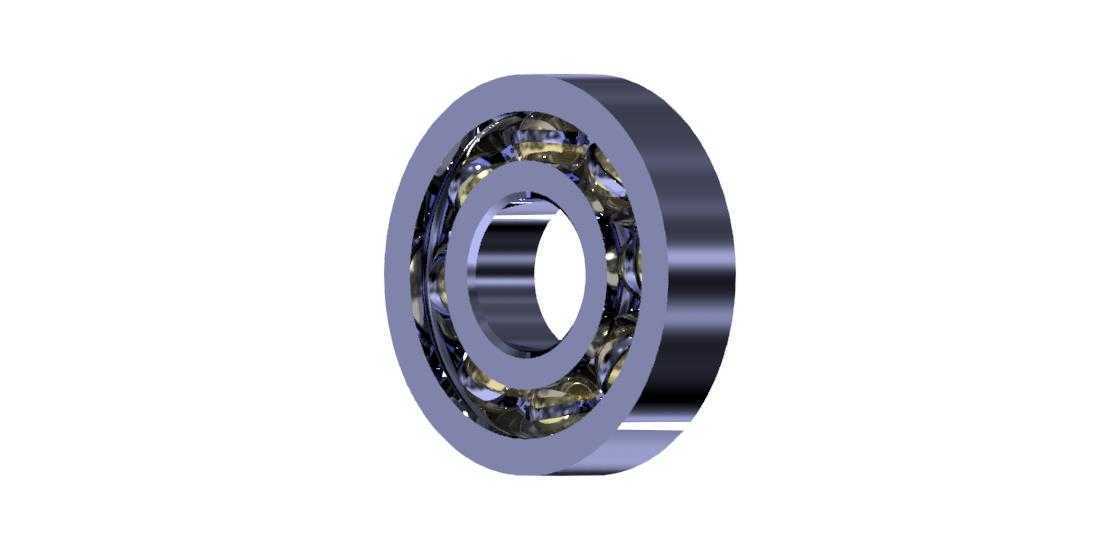

130mm规格深沟球滚动轴承结构

　　在各类旋转传动设备的结构设计中，轴承是核心的支撑类基础零件，本次呈现的130mm外径规格深沟球轴承，是工业场景中应用覆盖度极广的一类通用传动支撑部件。从实际应用场景来看，这类中等尺寸的深沟球轴承，常被用在中小型电机输出端、工业输送带辊筒支撑座、普通机床主轴辅助支撑位、农用机械传动轮组、小型减速机输入输出轴等位置，主要承担旋转轴系的径向载荷，同时可承受一定比例的双向轴向载荷，适配中等转速的连续运转工况。

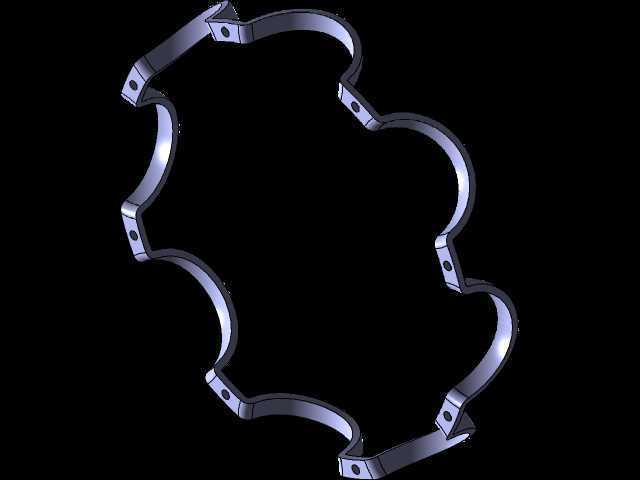

　　从产品功能特性来看，该轴承采用典型的深沟滚道设计，内圈与外圈的滚道曲率与钢球曲率匹配度经过优化，运转过程中钢球与滚道的接触应力分布均匀，可在常规润滑条件下实现长时间低摩擦运转。保持架采用冲压浪形结构，能够将每粒钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生额外摩擦与磨损，同时预留出足够的润滑脂存储空间，保障运转过程中的润滑介质持续供给。两侧的密封结构可根据实际使用场景选择开式、接触式密封或者非接触式密封形式，开式结构适配油润滑的高速工况，带密封结构的型号则可预先填充润滑脂，实现长期免维护使用，适配粉尘、轻度潮湿的复杂作业环境。

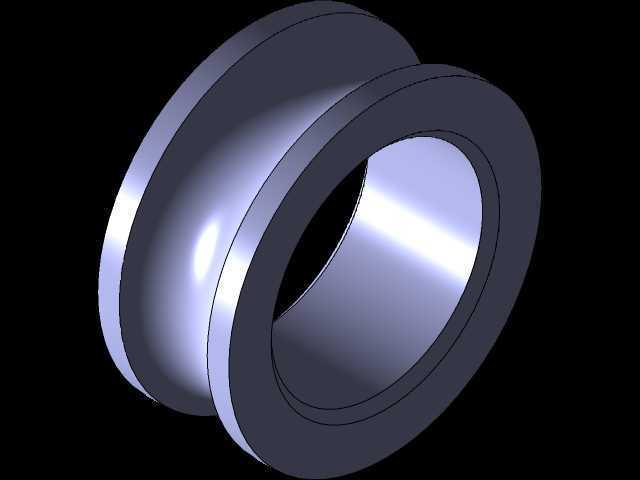

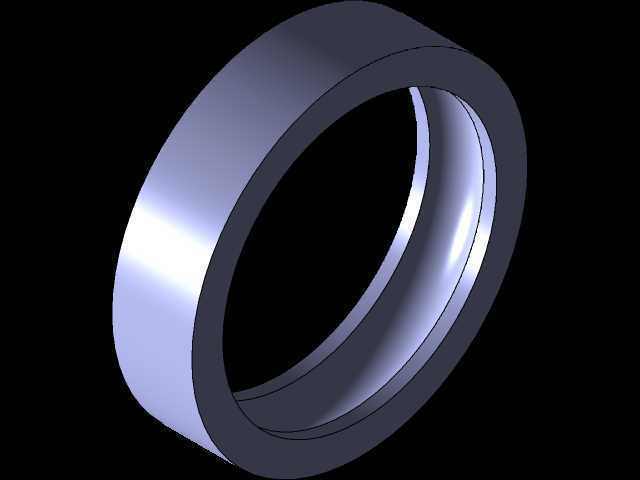

　　在设计思路层面，该轴承的建模过程严格遵循滚动轴承的标准尺寸规范，内圈内径、外圈外径、装配宽度、滚道曲率半径、钢球直径与数量、保持架的兜孔间隙等参数，均匹配对应公称尺寸轴承的行业通用公差要求。建模时首先完成内外圈的回转体基础特征，通过滚道的曲面切除保证滚道截面的圆弧精度，之后按照圆周均布的方式排布钢球，钢球与内外滚道之间预留合理的装配间隙，模拟实际轴承的游隙状态，再完成保持架的特征建模，保证保持架兜孔与钢球之间的间隙符合实际装配要求，最后可根据需求添加倒角、圆角等工艺特征，还原真实零件的加工细节，避免模型出现锐边、干涉等不符合实际生产的结构问题。

　　从外形尺寸与安装边界来看，该轴承公称外径为130mm，对应的内圈内径、装配宽度均匹配同规格标准轴承的尺寸链要求，安装设计时，轴与轴承内圈的配合需根据载荷特性选择合适的公差带，通常旋转的内圈采用过渡或者过盈配合，静止的外圈与轴承座孔采用间隙或者过渡配合，安装时需预留对应的轴向定位空间，内圈可通过轴肩、锁紧螺母或者弹性挡圈实现轴向固定，外圈可通过轴承座孔台肩、端盖实现定位，同时要考虑轴承安装时的压装受力面，避免压装过程中力通过滚动体传递造成滚道损伤。在三维装配场景中使用该模型时，可直接将其导入对应轴系的装配体中，通过同轴、端面贴合等配合关系完成装配约束，可用于后续的干涉检查、运动仿真、装配工艺模拟等工作，也可作为设备选型阶段的可视化参考，帮助设计人员快速确认轴承安装位置的空间预留是否合理，避免出现装配干涉、维护空间不足等设计问题。

　　这类轴承作为通用基础零部件，其结构标准化程度高，互换性强，在不同行业的设备中都能看到同结构不同尺寸的产品应用，建模过程中对细节的还原度，直接影响到后续装配仿真、工程出图的准确性，比如内外圈的安装倒角尺寸、密封件的突出高度、保持架的径向厚度等细节，都会影响到周边相邻零件的尺寸设计，因此在建模时需要严格对照标准参数，保证模型的几何特征与实物一致，才能为后续的设计工作提供可靠的参考依据。
