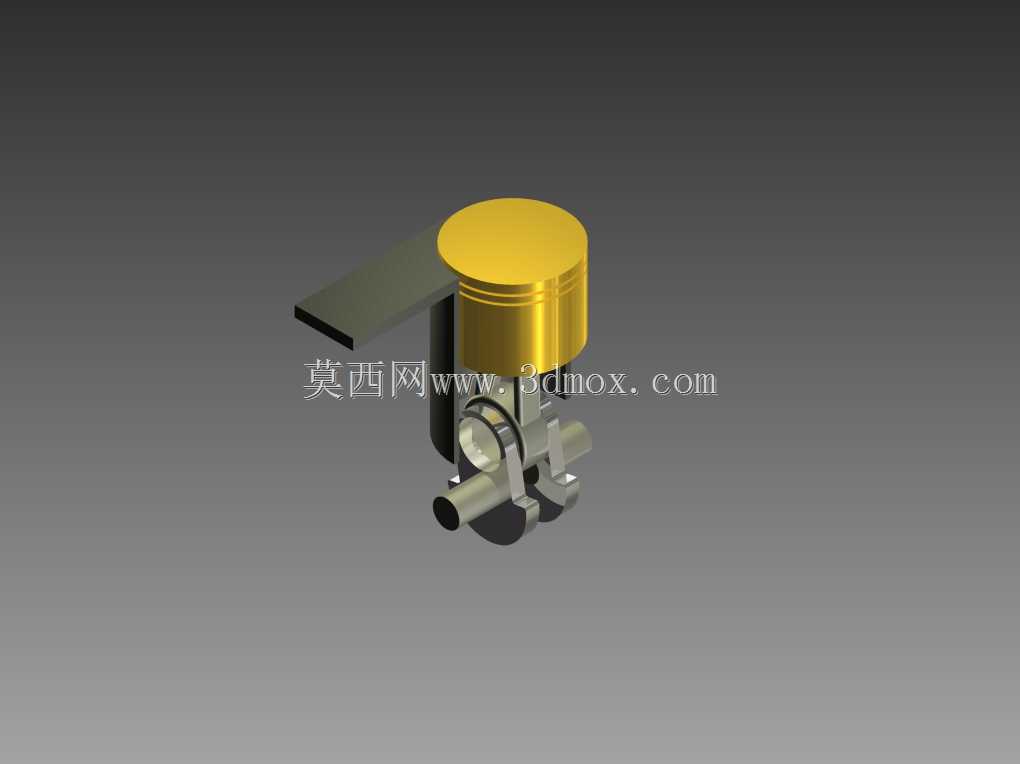

内燃机核心往复式活塞传动结构

　　这套活塞传动结构是往复式动力设备的核心做功单元，日常在小型通用汽油机、微型空气压缩机、便携发电机组这类设备里承担着能量转换的核心作用，很多刚接触动力结构设计的工程师，第一次拆解小型内燃机时最先接触的就是这类组件。从实际工况来看，这套结构需要在密闭的缸筒环境内完成高频往复直线运动，将燃烧膨胀的气体压力通过活塞销传递给连杆，再转化为曲轴的旋转扭矩输出，整个运动过程中要同时承受高温燃气的热负荷、往复运动的惯性力以及侧向的敲击力，对各部件的配合间隙、形位公差都有很严苛的要求。设计这套结构的时候，首先要确定的是活塞的直径与行程参数，这两个数值直接决定了单缸的排量大小，活塞头部的环槽位置需要预留足够的气环、油环安装空间，

　　气环负责密封燃烧室的高压燃气，避免压缩压力泄露导致动力不足，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞裙部的型线设计不能做成正圆柱，要考虑热态下的膨胀变形量，通常会做成中凸变椭圆的型面，冷态装配时裙部与缸壁保留合理的配合间隙，热机膨胀后能形成均匀的贴合面，既不会出现敲缸异响，也不会因为间隙过小导致拉缸故障。连接活塞与曲轴的连杆组件，小头端通过活塞销与活塞铰接，大头端则拆分连杆盖通过螺栓紧固在曲轴的曲柄销上，设计时要严格控制连杆大小头孔的平行度，避免运动过程中出现偏磨，同时连杆杆身通常采用工字形截面，在保证足够结构强度的前提下尽可能降低往复运动的质量，减少高速运转时的惯性冲击。

　　曲轴部分的平衡块设计需要匹配活塞连杆组的往复惯性力与旋转惯性力，通过合理的平衡重配置降低整机运转时的振动水平，曲轴的主轴颈与曲柄销之间需要设计合理的润滑油道，保证压力机油能够持续输送到各个摩擦副表面，形成稳定的油膜减少磨损。从安装边界来看，这套结构的整体径向尺寸由活塞直径决定，轴向尺寸则需要匹配活塞行程、连杆长度以及曲轴的回转半径，装配时活塞的朝向有明确的标记要求，通常活塞顶部的箭头标记需要指向曲轴的动力输出端，避免气门开启时与活塞发生碰撞，活塞销与销座、连杆小头的配合需要根据工况选择全浮式或者半浮式结构，全浮式结构在发动机正常工作温度下活塞销可以在销座和连杆小头内自由转动，磨损更均匀，适合高转速的动力设备，

　　半浮式结构则是活塞销与连杆小头过盈配合，结构更简单，多用于小型低转速的压缩机类设备。实际应用中，这类活塞结构的设计合理性直接决定了动力设备的输出效率、运转稳定性以及使用寿命，很多小型通用动力设备的故障，追根溯源都是活塞组件的配合间隙设计不合理、润滑不到位或者热变形考虑不足导致的，建模过程中需要反复核对各运动部件的运动包络，确认曲轴旋转到任意角度时，活塞、连杆、曲轴之间都不会出现运动干涉，同时还要预留出活塞环的开口间隙、侧隙，避免热态下活塞环膨胀卡滞在环槽内失去密封作用。
