卧式发动机十字头传动连接结构设计

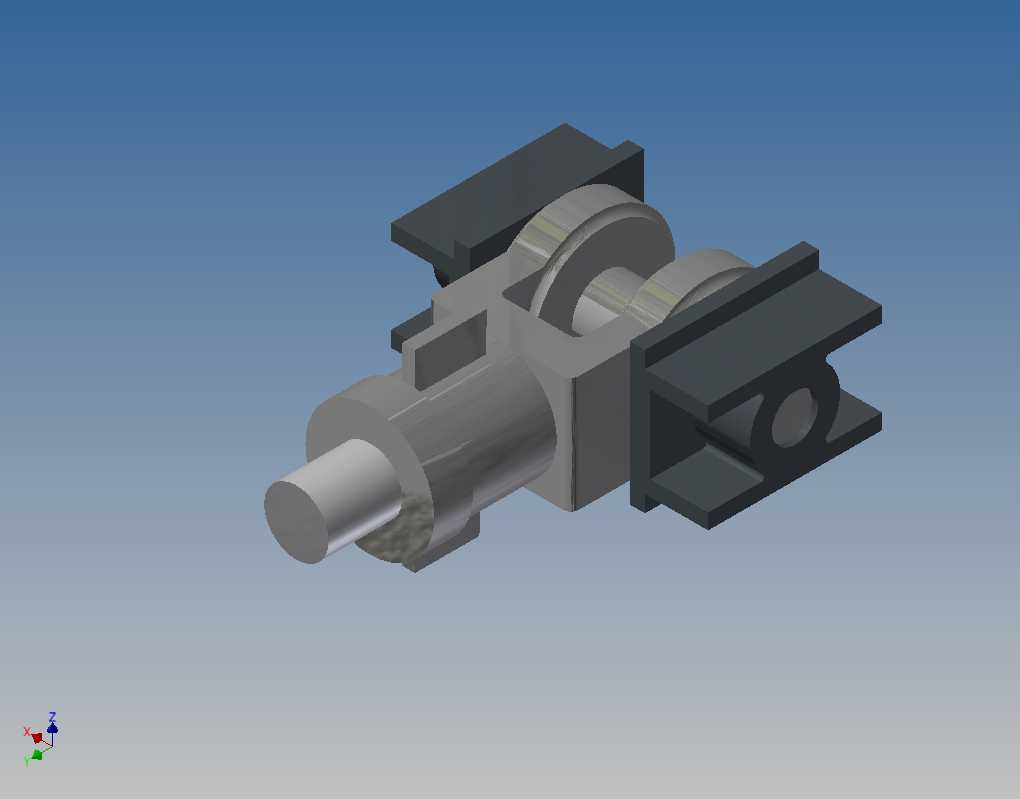

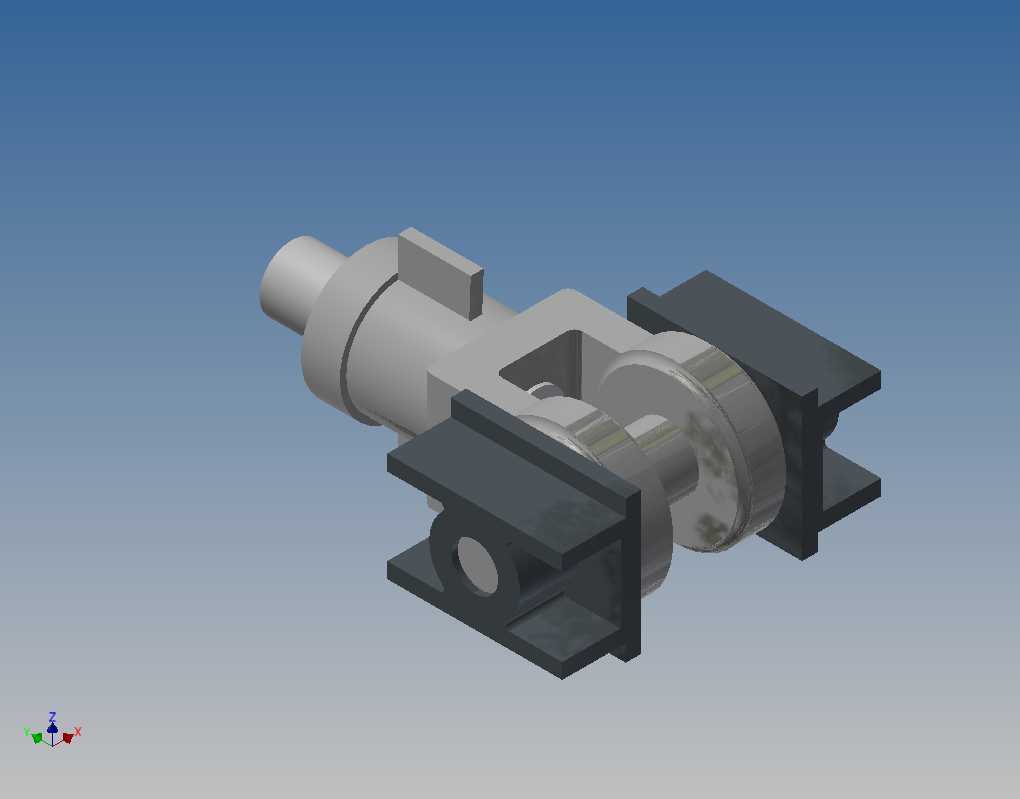

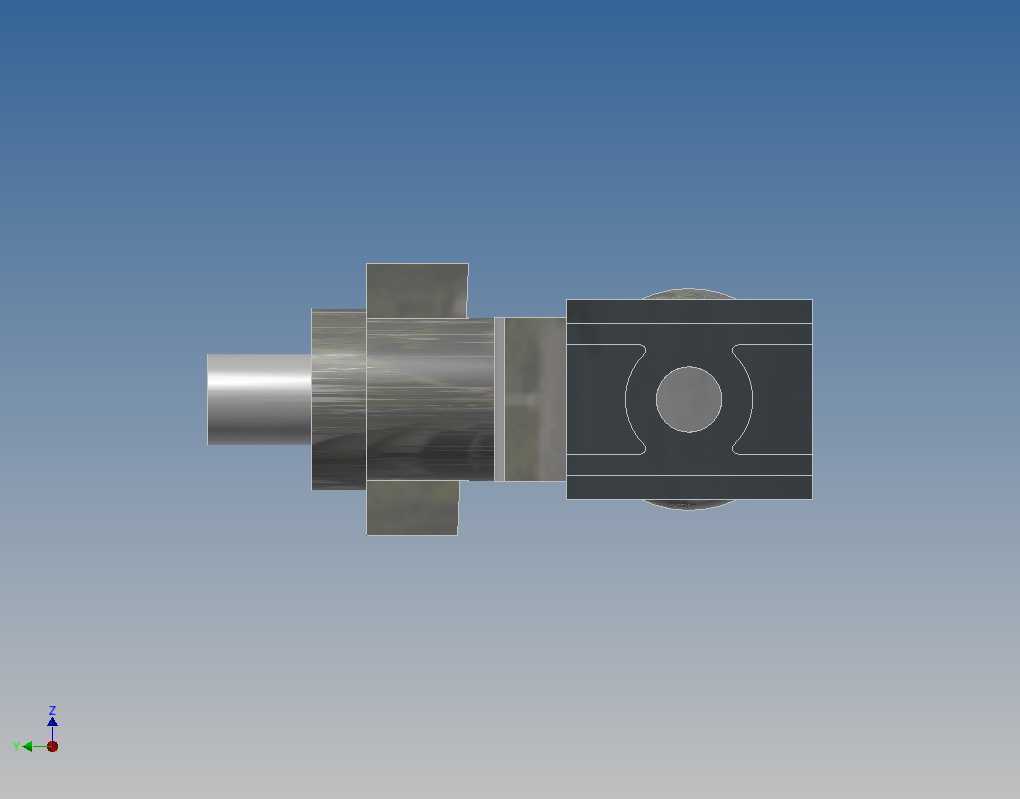

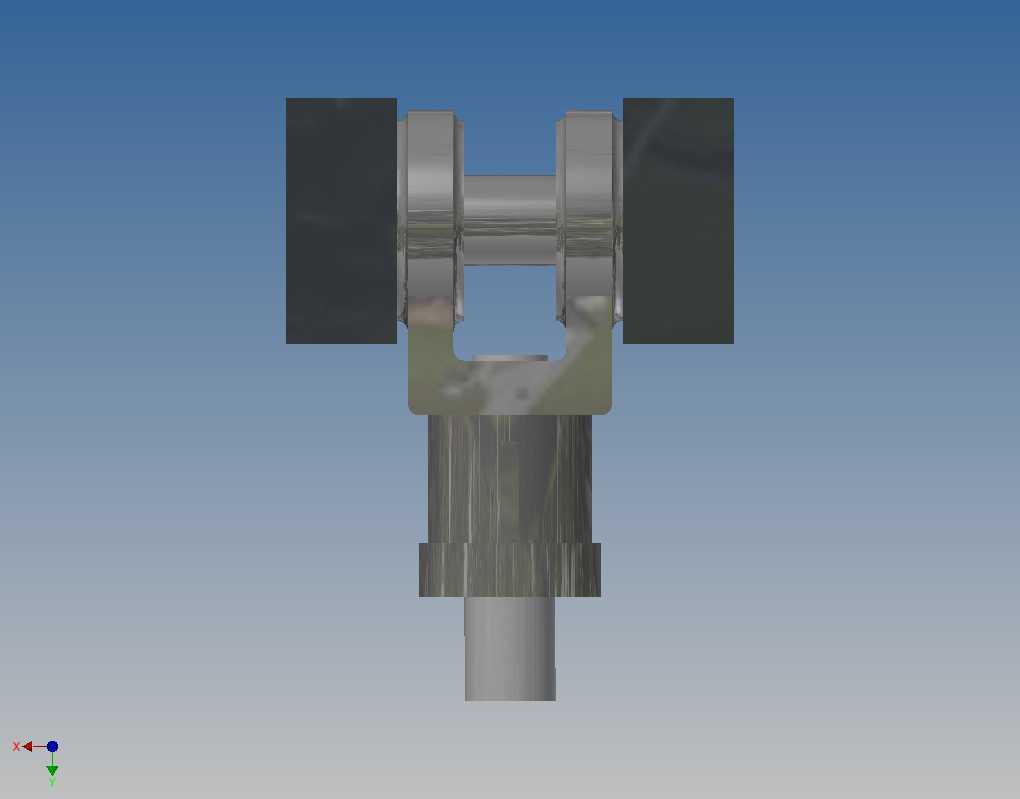

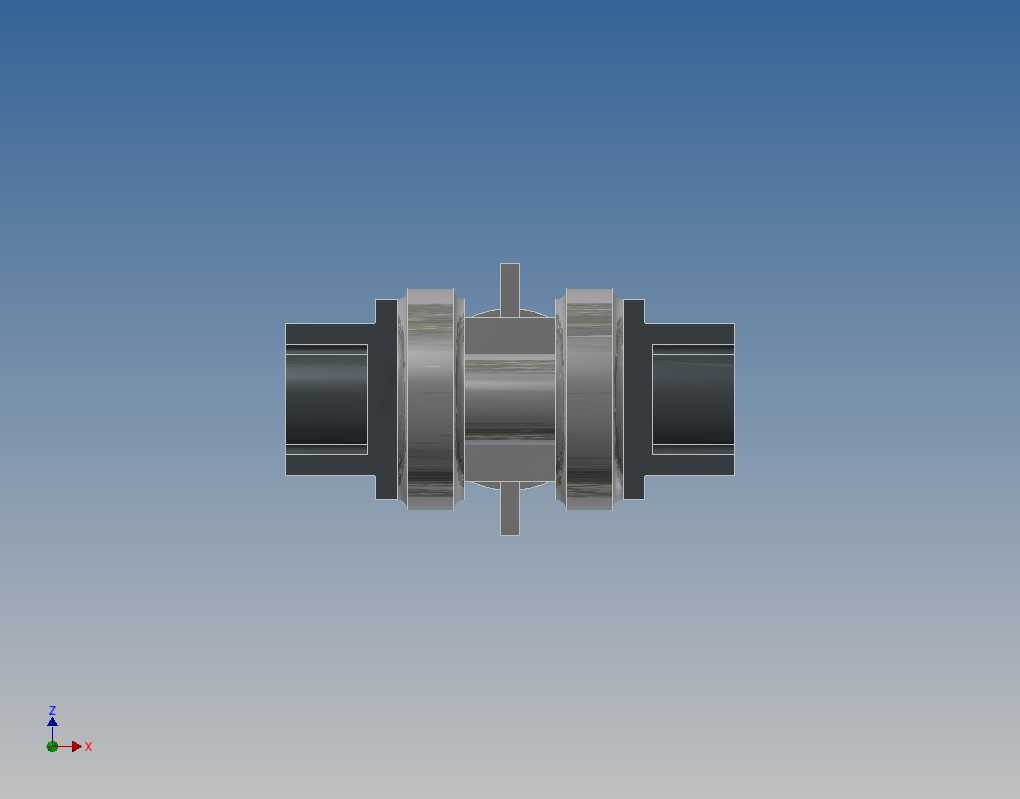

　　在往复式动力机械的传动链路中，十字头是衔接活塞侧直线往复动作与曲轴侧旋转动作的核心中间构件，这款卧式发动机十字头的结构设计，完全围绕卧式布局动力设备的受力特性展开，适配中低速卧式内燃机、卧式往复压缩机这类需要长行程直线动力输出的设备场景。从实际工况受力来看，卧式布置的动力设备中，活塞组件做水平方向往复运动时，会因连杆摆动产生垂直于运动方向的侧向分力，十字头的核心作用就是承接这部分侧向载荷，通过自身的导向结构将侧向力传递到机身滑道上，避免活塞直接承受侧推力造成活塞裙部、气缸内壁的偏磨，这也是卧式动力设备区别于立式结构必须强化十字头导向性能的核心原因。这款十字头的主体采用对称式结构设计，中间的十字头销座为整体式镗孔结构，

　　销孔与十字头销采用过渡配合，保证连杆小头能够绕销座灵活摆动的同时，不会出现过大的配合间隙造成传动冲击。两侧延伸出的导向滑块面做了等宽设计，滑块的工作面与机身滑道的配合间隙控制在合理范围内，既保证往复运动时的导向精度，又预留了热膨胀余量，避免设备运行升温后出现卡滞。下端的活塞杆连接端采用带定位轴肩的圆柱结构，连接端面做了平整加工，可通过螺纹或者法兰结构与活塞杆端部刚性连接，保证活塞的往复动力能够无偏差传递到十字头组件上。从安装边界来看，这款十字头的整体宽度匹配对应型号发动机的滑道内腔宽度，导向滑块的长度经过优化，在满足侧向力承载要求的前提下，尽可能缩短滑块长度来降低往复运动的惯量，减少设备高速运行时的惯性冲击。

　　十字头销的直径根据传递的最大爆发压力做了匹配设计，销座部位做了局部加厚处理，避免交变载荷作用下出现销座开裂的疲劳失效问题。在设计思路上，这款结构没有采用分体式十字头的复杂拼接结构，而是选用整体式锻造毛坯加工的方案，整体结构的刚性更好，能够承受更大的交变冲击载荷，适合大扭矩输出的卧式发动机工况。导向滑块的工作面没有额外加装巴氏合金衬层，而是直接采用基体精加工的方案，适配润滑条件良好、采用压力强制润滑的发动机润滑系统，润滑油可以通过滑道上的油孔直接进入滑块与滑道的配合面，形成稳定的油膜降低摩擦损耗。从实际装配逻辑来看，十字头组件需要先从发动机机身的侧部检修口装入滑道内，之后再分别连接上端的连杆组件与下端的活塞杆组件，

　　因此这款十字头的整体外形没有突出的棱角结构，所有过渡位置都做了圆角处理，既减少装配过程中的磕碰风险，也能降低应力集中系数，提升部件的疲劳寿命。在功能特性上，这款十字头的传动路径非常直接，活塞传递来的直线推力通过活塞杆作用到十字头主体，再通过十字头销传递给连杆，最终驱动曲轴旋转输出扭矩，整个传力过程中，侧向力全部由两侧的导向滑块承担，活塞组件只承受轴向的推力，大幅降低气缸与活塞之间的磨损速率，延长动力设备的大修周期。针对卧式设备容易出现的滑道偏磨问题，这款十字头的两个导向滑块工作面做了等高公差严格控制，两个工作面的平行度公差控制在0.02mm以内，保证运行时两侧滑块能够同时贴合滑道面受力，避免单侧受力过大造成的异常磨损。十字头销的润滑油道设计为从销座侧面进油，润滑油进入销孔间隙后可以同时润滑销与连杆小头衬套、销与销座的配合面，保证各个运动副都能得到充分润滑。从尺寸匹配角度，这款十字头的行程适配范围对应中排量卧式发动机的活塞行程，整体高度不会在运动到上下止点时与曲轴箱、气缸盖部位发生运动干涉，所有运动包络都在机身内部的预留空间内，不需要额外改动机身的原有结构就可以实现替换装配。
