内燃机核心传动组件活塞连杆曲轴结构

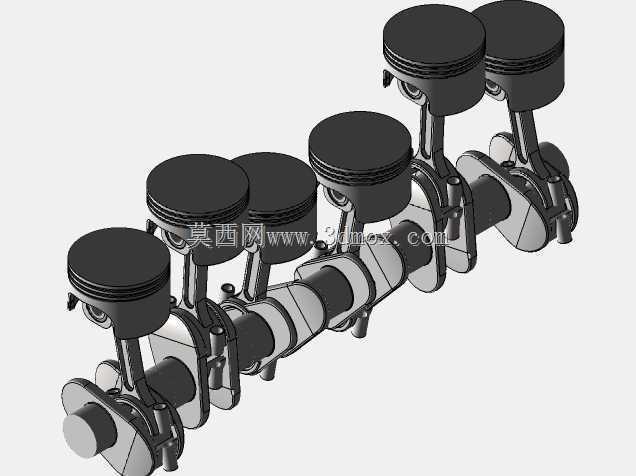

　　这套曲柄连杆机构的三维结构，是往复式内燃机实现能量转换的核心传动单元，日常在车用动力、小型通用发电机组、农用机械动力端、园林机械动力头等场景都能见到它的身影，整套组件承担着把活塞承受的燃气爆发压力转化为曲轴旋转扭矩的核心作用，最终把化学能燃烧释放的直线往复运动，转化为可对外输出的旋转动力，驱动后续负载运转。

　　从实际功能逻辑来看，活塞部分直接承接燃烧室的高温高压燃气作用力，通过活塞销把力传递给连杆，连杆作为连接往复运动与旋转运动的中间构件，既要承受活塞传递的交变冲击载荷，还要把直线往复的运动轨迹转化为曲轴的回转运动，曲轴本身则通过多组曲柄销与主轴颈的偏心布置，把各个气缸传递来的分力整合为连续的旋转扭矩，通过飞轮端向外输出，同时还要驱动配气机构、机油泵、水泵等发动机附属组件运转，整套机构的运动匹配精度直接决定了动力输出的平顺性、机械效率与整机使用寿命。

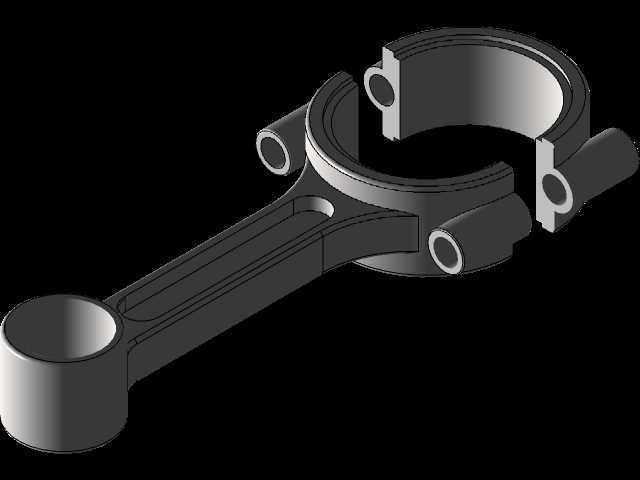

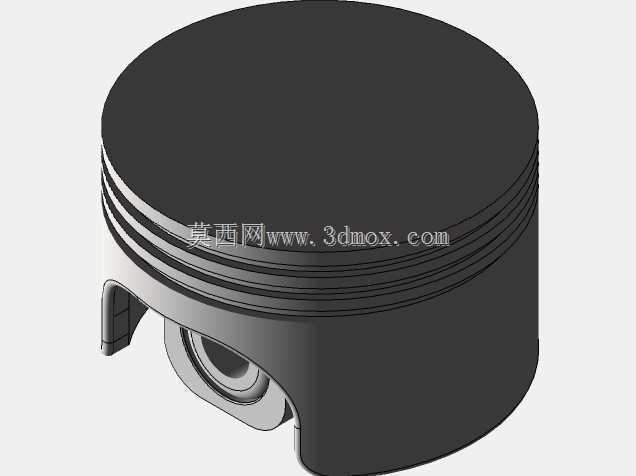

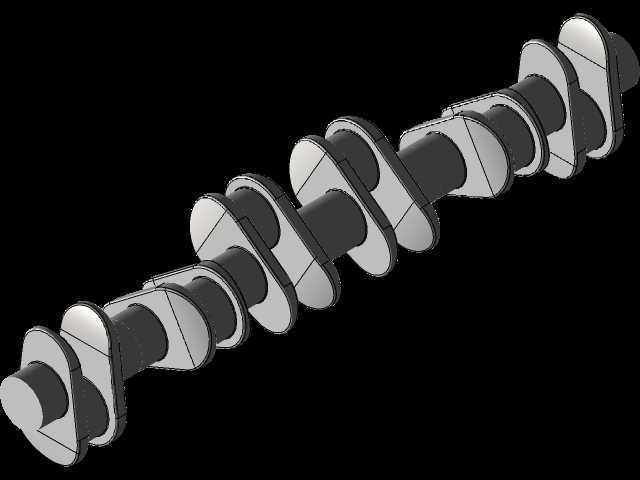

　　设计这套结构的时候，首先要匹配对应排量机型的缸径、行程参数，曲轴的曲柄半径直接决定活塞的上下止点行程，直接关联单缸排量的计算值，建模过程中需要严格保证各缸曲柄的夹角相位，直列四缸结构通常采用180度等间隔相位布置，保证点火间隔均匀，降低整机运转的振动量级。活塞部分的型线设计要考虑热态膨胀量，裙部通常设计为中凸变椭圆型面，避免热机状态下出现拉缸故障，活塞销孔的位置要偏置一定距离，降低活塞换向时对气缸壁的敲击噪声。连杆的大小头中心距需要严格控制公差，大小头的孔位平行度直接影响活塞在缸筒内的运动姿态，避免出现偏磨异常，杆身通常采用工字形截面，在保证结构强度、刚度满足交变载荷要求的前提下，尽可能降低往复运动的质量，减小惯性力带来的振动与轴承载荷。

　　安装边界层面，曲轴的主轴颈需要与缸体上的主轴承盖、轴瓦配合，轴向定位通常设置在中间主轴颈位置，预留合理的轴向窜动间隙，补偿热膨胀带来的尺寸变化；连杆大头需要与曲轴曲柄销配合，采用剖分式结构通过连杆螺栓紧固，装配时需要严格控制螺栓的拧紧力矩与转角，保证结合面的压紧力均匀；活塞部分需要搭配对应尺寸的活塞环，包括气环与油环，气环负责密封燃烧室的高压燃气，油环负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。整套组件的运动间隙需要根据运行工况的温度、润滑条件合理设定，间隙过小容易出现热态抱死，间隙过大则会出现敲击异响、机油压力异常、密封失效等故障。

　　实际工程应用中，这套机构的受力工况十分复杂，既包含燃气爆发带来的高频冲击载荷，也有高速往复运动产生的往复惯性力、旋转运动带来的离心惯性力，建模过程中需要对各个运动副的配合关系做完整的运动仿真验证，检查活塞在上止点、下止点换向位置的运动干涉情况，确认曲轴旋转全行程内，连杆与缸体、曲轴平衡块与活塞裙部、曲轴与机油泵驱动链等周边部件不存在运动干涉，同时还要做对应的强度校核，确认曲轴圆角位置、连杆杆身、活塞销座等应力集中位置的安全系数满足设计要求，避免高负荷工况下出现断裂失效。不同应用场景下的结构设计也有差异化调整，高转速机型会尽可能降低活塞、连杆的往复质量，采用轻量化的结构设计，大扭矩低转速的机型则会优先保证构件的结构强度，适当加大轴颈尺寸、提升承载能力。
