RC航模专用翼伺服执行器结构设计

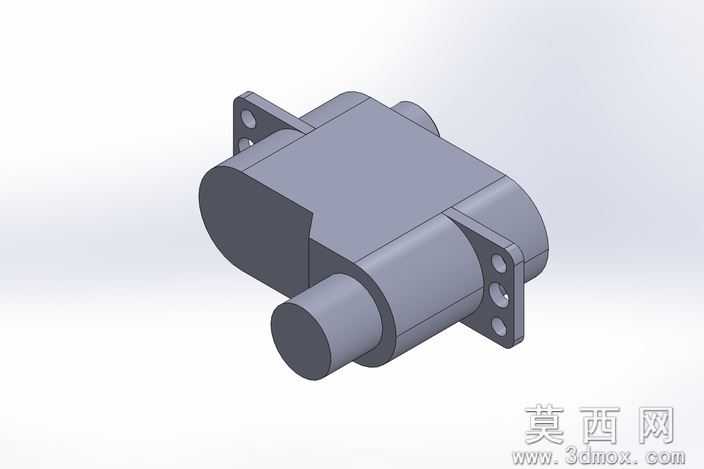

本作品为RC航模配套的翼伺服执行器三维建模成果，建模阶段采用参数化设计逻辑，先以基准轴、基准面搭建核心定位体系，依次完成动力输出轴、主体壳体、双侧安装耳座的特征绘制：输出轴采用阶梯轴结构，通过拉伸凸台完成轴身轮廓构建，轴端预留与航模翼面摇臂配合的连接位，轴肩处做圆角过渡避免应力集中；主体壳体为一体化包覆结构，通过抽壳命令形成内部空腔，预留动力组件、减速齿轮组的安装空间，壳体外壁做等厚处理保证结构强度同时控制整体重量，适配航模对载荷的严苛要求；双侧安装耳座与壳体一体成型，耳座上开设多组定位安装孔，孔位严格按照航模安装标准排布，通过同轴度约束保证两侧孔位对齐精度，避免安装后出现应力偏移。渲染阶段采用哑光工程塑料材质赋予壳体，还原航模配件常用的玻纤增强尼龙质感，金属输出轴赋予磨砂金属材质，通过环境光遮蔽效果突出结构的层级关系，视角选择斜45度等轴测视角，完整展示执行器的外部轮廓、安装结构与输出端形态。设计过程中充分考虑RC航模的实际使用场景，整体结构紧凑无冗余凸起，安装耳座的延伸长度经过反复校核，既保证安装后的连接稳定性，又不会与航模机翼内部的其他结构产生干涉，输出轴的伸出长度匹配常规航模摇臂的安装尺寸，无需二次修改即可直接适配多数固定翼航模的翼面控制需求，内部空腔的尺寸预留兼容常规微型伺服的动力组件与减速组规格，可直接作为结构验证原型用于后续的实物开模或3D打印制作。
