电动涵道风扇叶轮结构三维设计

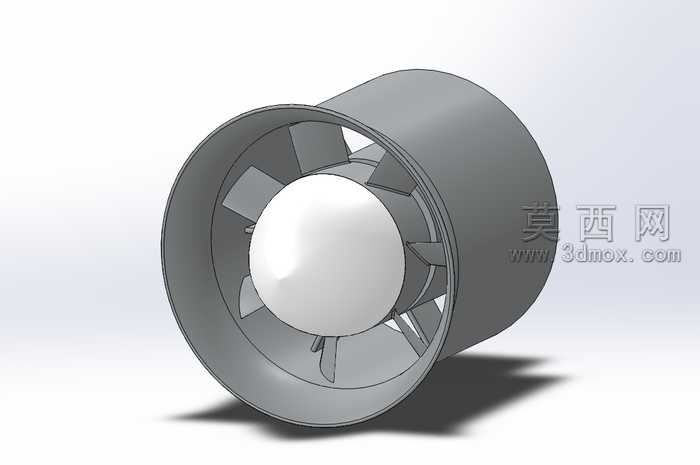

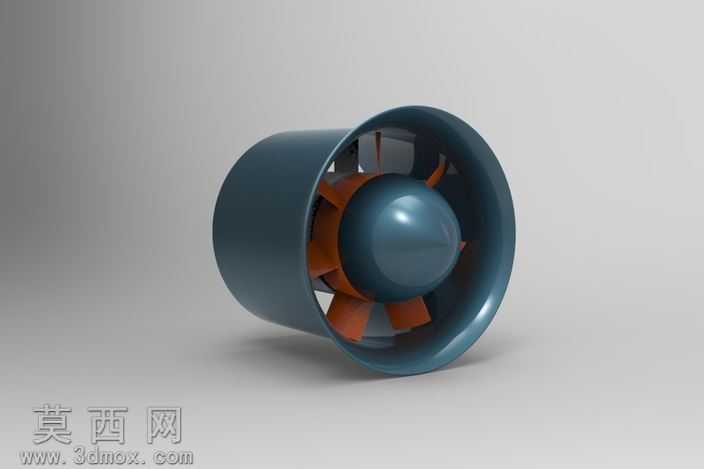

本作品为电动涵道风扇的三维建模设计，整体采用回转体对称结构布局，建模过程以参数化草图为基础，先绘制涵道筒体的回转截面轮廓，通过旋转凸台命令生成外壁光滑、内壁带导流安装位的筒状涵道主体，涵道入口处做圆弧过渡收边处理，可有效降低进气紊流阻力，提升进气效率。中心整流帽采用半球形流线造型，通过旋转命令生成实体，表面做光滑曲率过渡处理，能够打散来流正面冲击，引导气流均匀进入叶轮做功区域，减少进气端的能量损耗。叶轮部分采用周向阵列的建模方式，先绘制单片叶片的翼型截面草图，通过放样命令生成带扭转角度的叶片实体，叶片从根部到梢部采用渐变翼型设计，根部厚度更大以保证结构强度，梢部做减薄处理贴合涵道内壁间隙，将单片叶片沿中心轴线做等角度周向阵列，保证每片叶片的安装角度、扭转曲率完全一致，避免动平衡偏差。建模过程中对叶片与中心轮毂、轮毂与后端电机安装座的衔接位置做圆角过渡处理，消除应力集中点，同时优化气流在流道内的通过性，减少局部涡流产生。后端导流结构与涵道筒体一体化建模，设置多片径向导流筋，既可以固定中心电机安装座，又能够对叶轮甩出的旋转气流做整流处理，将旋流动能转化为轴向推力，提升整体推进效率。渲染阶段采用哑光金属材质赋予涵道筒体，呈现轻量化金属壳体的质感，叶轮与整流帽采用半光泽工程塑料材质，还原实际产品的材质表现，通过添加环境光影与地面投影，清晰展现各部件的装配关系与结构细节。设计过程中参考了120mm规格电动涵道的性能参数，匹配高转速电机的安装尺寸，流道直径、叶片数量、扭转角度均围绕34000rpm转速下的推力输出与排气速度做优化，在保证结构强度满足高转速离心力要求的前提下，尽可能降低整体重量，兼顾气动效率与结构可靠性，整体装配间隙控制合理，可直接用于3D打印验证或气动仿真分析。
