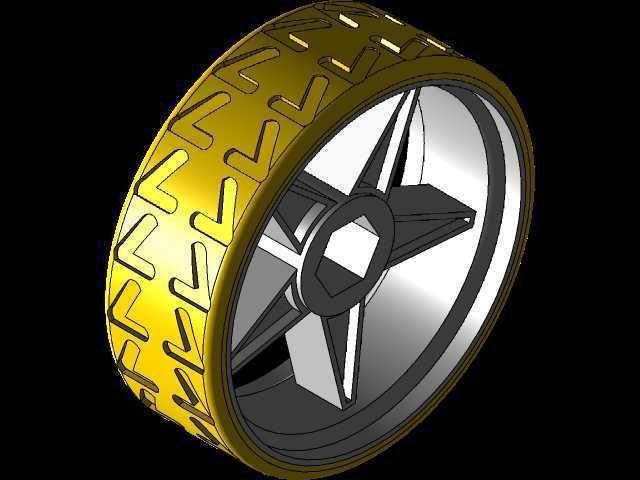

创意星形辐条防滑越野车轮结构设计

　　在非铺装路面作业的小型行走设备、特种越野载具以及定制化改装车辆领域，行走轮的抓地性能、结构强度与轻量化表现，直接决定了整机的通过性与运行可靠性。这款车轮的设计从实际工况出发，针对泥泞、碎石、松散沙土等低附着路面的使用需求，对胎面花纹、辐条结构、轮毂连接部分做了针对性的结构优化，没有沿用常规民用车辆的轮组设计逻辑，更偏向特种作业场景的实用化取向。

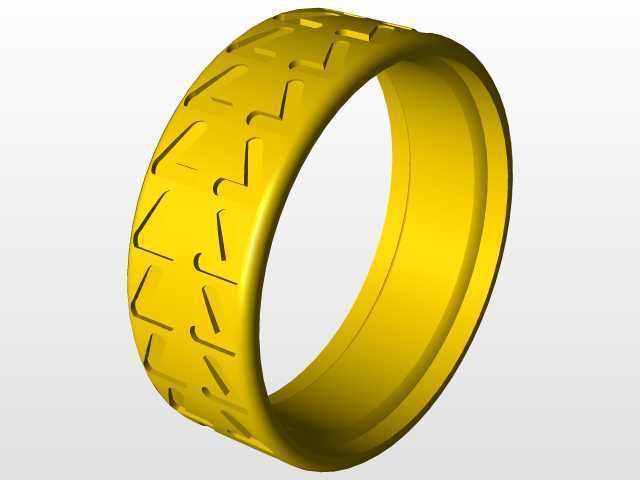

　　胎面部分采用了连续的折线形凸起花纹，花纹块沿轮胎周向等距排布，每个花纹块的棱边都做了小角度倒角处理，避免尖锐棱边在硬质路面冲击下出现崩裂，同时花纹沟槽的深度经过测算，既保证在松软路面能嵌入土层形成足够的剪切抓地力，又不会因为沟槽过深导致胎面整体刚性下降，在铺装路面行驶时出现过度形变加剧磨损。胎体的侧壁厚度做了梯度设计，靠近轮辋的位置厚度更大，能够抵御碎石飞溅、路肩剐蹭带来的损伤，胎面与轮辋的配合位置设计了整圈的密封凸台，装配时无需额外涂抹密封胶即可实现低压状态下的胎圈密封，适配越野场景下常用的低胎压行驶需求，增大接地面积降低接地比压。

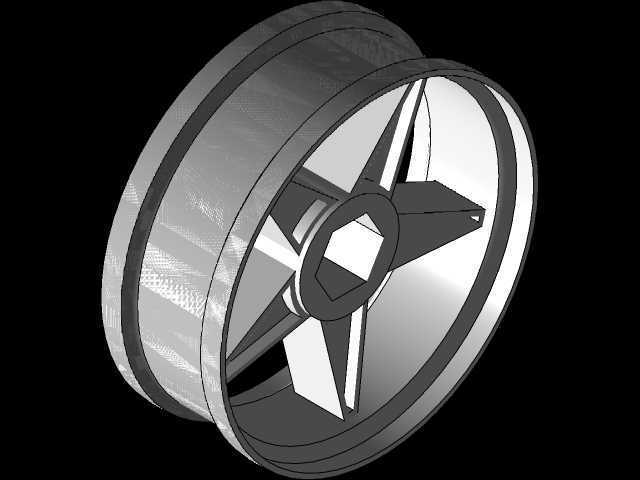

　　辐条部分采用了五辐星形对称结构，没有使用常规的直辐条或者多辐条设计，每根辐条都做了变截面处理，靠近轮毂中心安装座的位置截面更厚，向轮辋延伸的过程中截面逐渐收窄，这种设计能够在保证辐条整体抗扭、抗弯强度的前提下，尽可能降低轮组的旋转惯量，对于小型载具来说，更低的旋转惯量意味着起步、制动时的动力损耗更小，转向时的轮组响应也更灵敏。辐条与轮辋的连接位置做了圆弧过渡，没有应力集中的直角结构，能够分散车辆重载、过坑时的冲击载荷，避免长期交变载荷下连接位置出现疲劳裂纹。中心的安装座采用了内六角嵌套的配合结构，与驱动轴的配合面设计了足够的接触长度，能够传递更大的驱动扭矩，不会因为急加速、紧急制动出现配合面打滑的问题，安装座的端面预留了标准的螺栓孔位，能够适配多数小型行走设备的驱动轴安装尺寸，无需额外制作转接法兰即可完成装配。

　　轮辋部分采用了对开式的分体结构设计，两个半轮辋通过周向均布的螺栓锁紧，这种结构相比整体式轮辋，在更换实心胎或者填充特种胎体材料时操作更加便捷，不需要专用的胎扒设备即可完成胎体的拆装维护，适合野外作业场景下的快速抢修需求。轮辋的胎圈座位置做了滚花处理，能够增大与胎圈之间的摩擦力，避免大扭矩输出时胎圈与轮辋之间出现相对滑动，导致气门嘴被撕扯损坏。整个轮组的安装边界经过校核，中心安装孔的同轴度、辐条的端面跳动量都控制在机械行走部件的通用公差范围内，安装后不会出现行驶抖动的问题，轮组的整体外径、宽度尺寸适配多数小型非道路载具的轮拱空间，不需要对车身的轮拱、悬挂安装点做额外修改即可直接替换原有轮组。

　　从实际应用的角度看，这款轮组既可以用于小型全地形车、越野卡丁车的改装升级，也可以作为小型农用作业机械、林区巡检设备、户外勘探机器人的行走部件，胎面的花纹设计在积雪路面也能提供不错的侧向抓地力，降低侧滑风险。设计过程中对各个受力部位都做了载荷仿真验证，在额定载荷下，辐条的最大应力远低于常用铝合金材料的屈服强度，胎面的形变量也在橡胶材料的许用变形范围内，兼顾了结构强度、轻量化与实用性能，没有冗余的装饰性结构，所有的外形设计都服务于实际工况的使用需求。
