内燃机用多拐曲柄传动构件结构设计

　　在往复式内燃机的动力传递链路里，这类多拐曲柄构件是核心的运动转换载体，日常做动力总成匹配设计时，最先要敲定的就是它的拐位排布与轴颈尺寸边界，毕竟整个活塞连杆组的运动轨迹全由曲柄的偏心距决定。从实际装机场景来看，这类构件广泛适配小排量单缸到三缸内燃机，不管是通用汽油机、小型柴油发电机组还是农用机械的动力端，都能见到同结构的曲柄设计，它承担着把活塞往复直线运动转化为旋转扭矩输出的核心作用，后端直接对接飞轮与传动系统，把燃烧做功的动力持续传递出去。

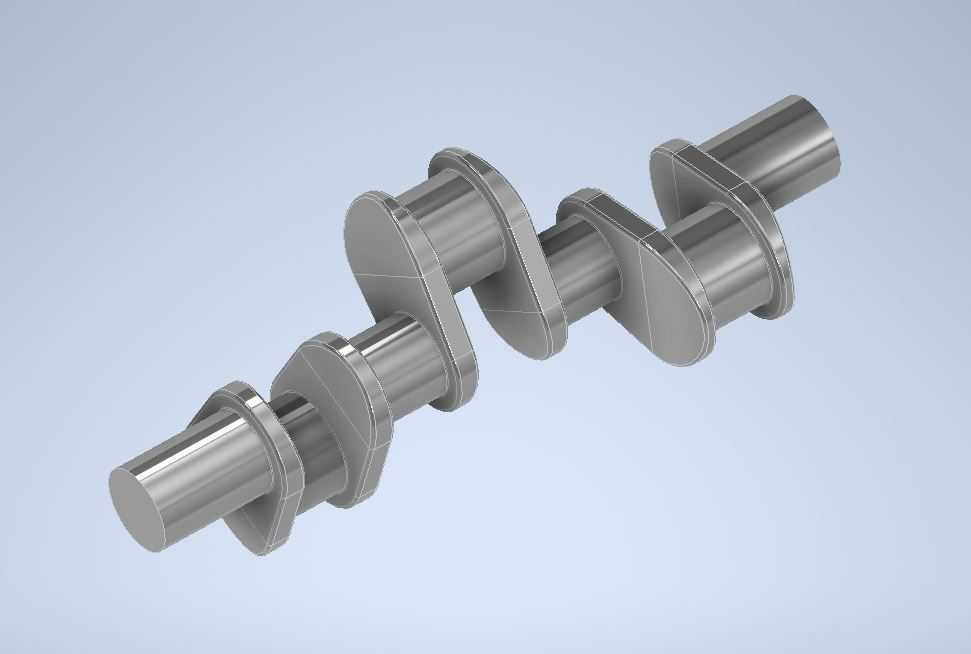

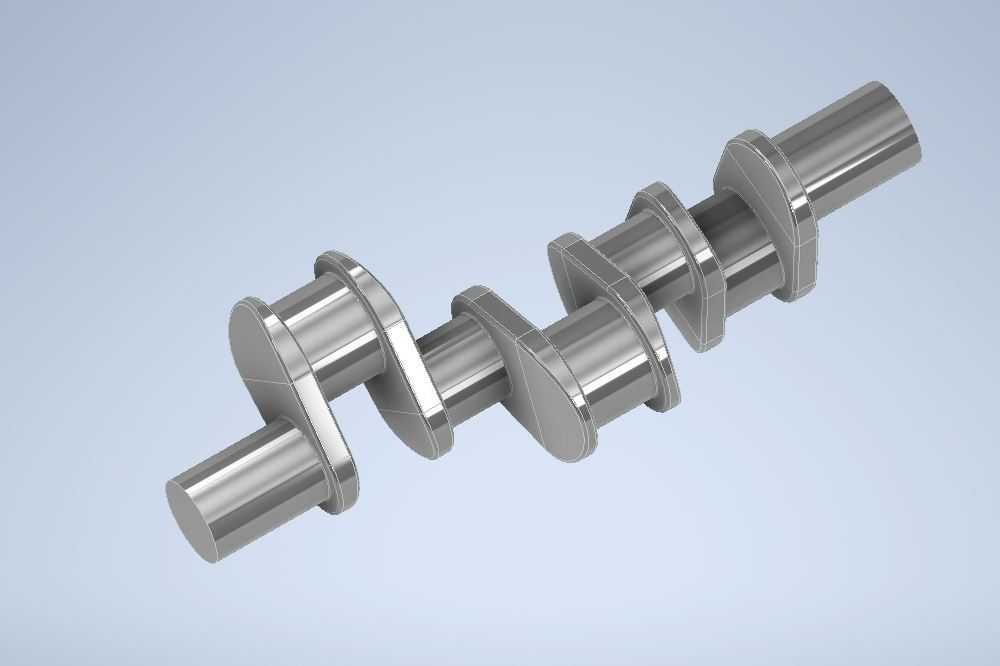

　　做这个构件的三维结构设计时，首先要卡准的是主轴颈与曲柄销的同轴度公差，每一段主轴颈的公共轴线必须保持严格共线，不然装机高速运转时会产生极大的离心振动，轻则导致轴瓦异常磨损，重则引发动力端共振损坏整机。曲柄臂的外形采用了圆弧过渡的扇形结构，不是随意做的造型，一方面是为了平衡曲柄销偏心旋转产生的离心力，在设计阶段就通过配重计算把一阶往复惯性力抵消大半，减少整机运转的振动幅值；另一方面圆弧过渡能最大程度降低应力集中，毕竟做功冲程里连杆传递来的爆发压力会直接作用在曲柄销与曲柄臂的连接位置，直角过渡很容易在交变载荷下产生疲劳裂纹，圆弧过渡的曲率半径需要根据轴颈直径按比例匹配，不能为了省空间随意缩小圆角。

　　从安装边界来看，两端的主轴颈是整个构件的装配基准，需要和缸体上的主轴承座孔精准配合，轴颈的表面粗糙度要满足滑动轴承的配合要求，装配时要保证轴向窜动量在设计阈值内，不然会带动连杆组产生轴向偏移，加剧活塞与缸壁的偏磨。曲柄销的直径和长度要和连杆大头的轴瓦尺寸匹配，偏心距的大小直接决定活塞的行程，在做方案迭代时，调整偏心距就能改变发动机的排量与扭矩输出特性，比如同缸径下加大偏心距就能提升低转速区间的扭矩输出，适合农用机械这类需要大牵引力的场景，缩小偏心距则能提升发动机的最高转速，适配通用动力里的高转速作业设备。

　　实际建模过程中，要先确定各缸的发火顺序对应的拐位夹角，比如三缸机型的拐位互成120度夹角，保证做功间隔均匀，让动力输出更平顺，每一段曲柄臂的厚度也要根据承载扭矩计算，不能过薄导致强度不足，也不能过厚增加不必要的旋转惯量，旋转惯量过大的话会导致发动机响应变慢，升降转速时迟滞明显。轴颈内部的油道设计也是重点，压力润滑的机油要通过主轴颈内部的油孔输送到曲柄销位置，给连杆大头轴瓦提供持续润滑，油孔的位置要避开应力集中的高载荷区域，油道的转角位置也要做圆弧过渡，避免机油流动阻力过大导致润滑不足。

　　在做结构校验时，要重点模拟做功冲程最大爆发压力下的构件变形量，曲柄臂的最大变形量必须控制在允许范围内，不然会导致轴颈偏磨，同时还要做疲劳强度校核，毕竟整个构件在运转过程中一直承受交变载荷，循环次数达到上亿次，必须保证在全生命周期内不会出现疲劳断裂。另外两端的轴颈还要预留油封安装位，防止机油从曲轴端泄漏，后端的连接法兰要和飞轮的定位止口匹配，保证飞轮装配后的动平衡精度，整个曲柄构件装配完成后还要做整体动平衡校正，把剩余不平衡量控制在标准范围内，避免高速运转时产生异常振动。

　　这类曲柄构件的设计没有多余的花哨结构，每一处尺寸、每一个圆角都是围绕可靠性、运转平顺性、动力传递效率来定的，做三维建模时不能只照着外形描摹，要理解每个结构背后的工程逻辑，比如曲柄臂上的减重孔不是随便开的，位置要选在离心力配重的非核心区域，既减轻旋转重量，又不影响整体强度与平衡特性，油孔的倒角角度也要和机油喷嘴的喷射方向匹配，保证机油能顺利进入油道，这些细节都是实际装机验证过的设计要点，也是做这类动力核心构件建模时必须考量的工程细节。
