直列四冲程内燃机曲柄连杆机构结构

项目分类:发动机 发布时间:2024-09-25 ID:777135
  • 直列四冲程内燃机曲柄连杆机构结构
  • 直列四冲程内燃机曲柄连杆机构结构
  • 直列四冲程内燃机曲柄连杆机构结构
  • 直列四冲程内燃机曲柄连杆机构结构
  • 直列四冲程内燃机曲柄连杆机构结构
  • 直列四冲程内燃机曲柄连杆机构结构
  • 直列四冲程内燃机曲柄连杆机构结构
  • 直列四冲程内燃机曲柄连杆机构结构
  • 直列四冲程内燃机曲柄连杆机构结构
  • 直列四冲程内燃机曲柄连杆机构结构
  • 直列四冲程内燃机曲柄连杆机构结构
  • 直列四冲程内燃机曲柄连杆机构结构
  • 直列四冲程内燃机曲柄连杆机构结构

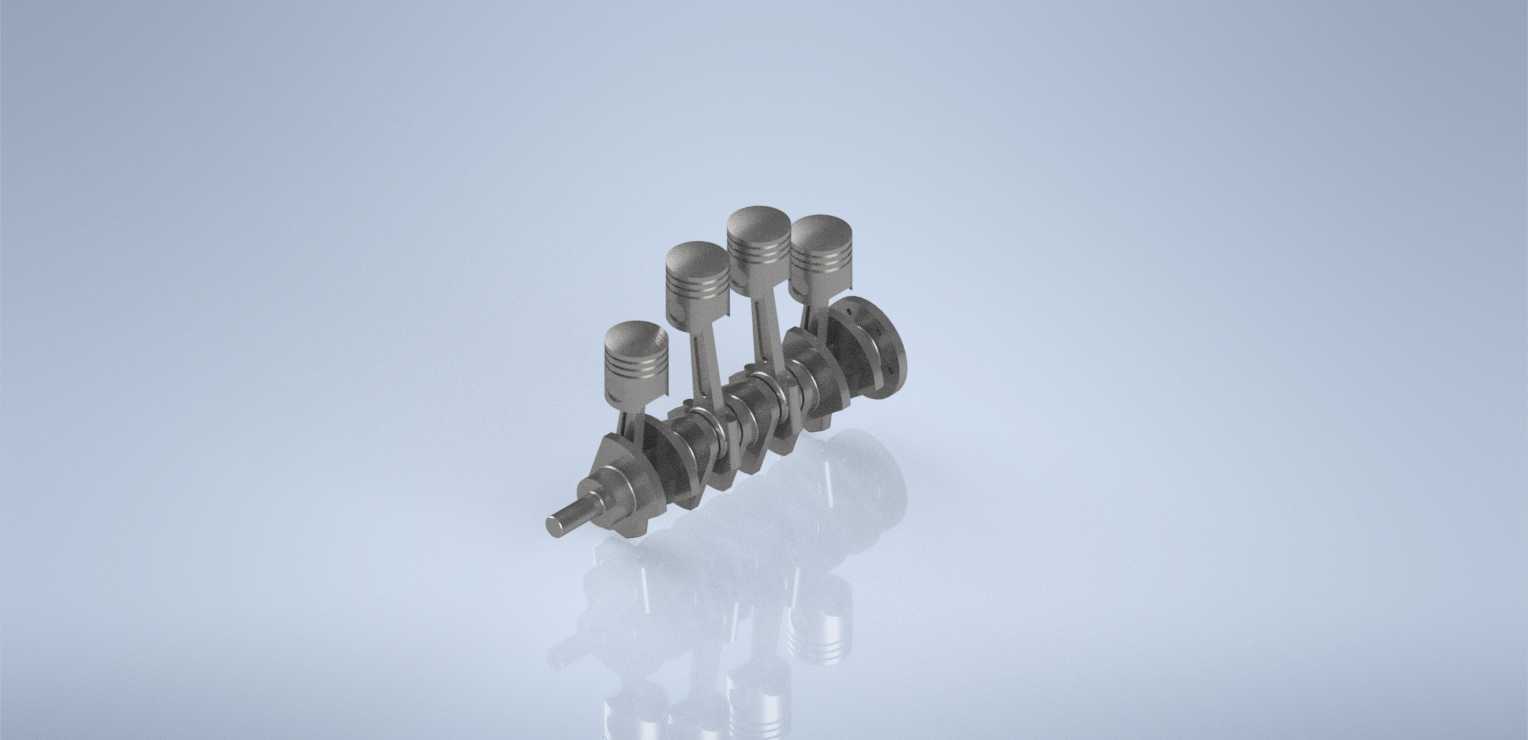

  这套直列四冲程动力核心结构,是小排量乘用车、通用小型动力设备最常用的动力输出构型,日常在1.0L-2.5L排量区间的家用燃油车辆、小型固定式发电机组、农用机械动力单元上随处可见,核心作用是通过活塞往复直线运动与曲轴旋转运动的转换,将燃油燃烧释放的热能转化为可对外输出的旋转机械能,为整套设备提供持续动力来源。

  从结构设计逻辑来看,整个组件完全围绕四冲程工作循环的配气、受力、动平衡要求搭建:四个活塞沿气缸中心线呈一字排开,相邻气缸工作冲程间隔180度曲轴转角,这种排布方式能让曲轴每转动两圈就完成一次完整的做功循环叠加,相比V型、水平对置构型,直列布局的缸体加工难度更低,进排气道布置更规整,日常维护的可达性也更好,是民用动力领域应用最广泛的发动机构型。

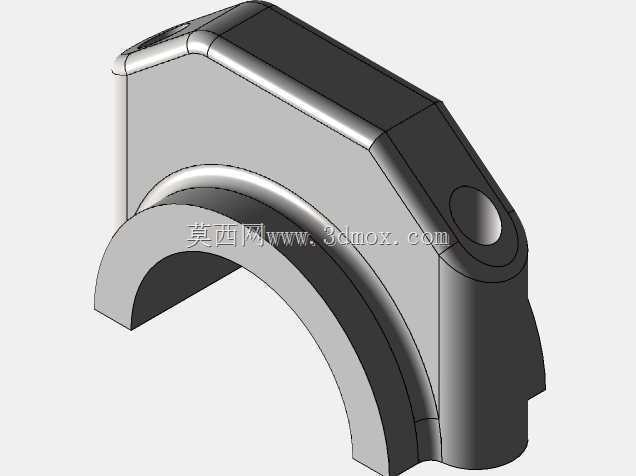

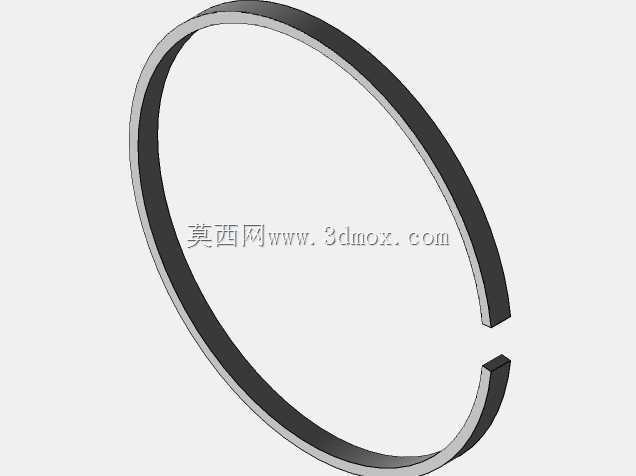

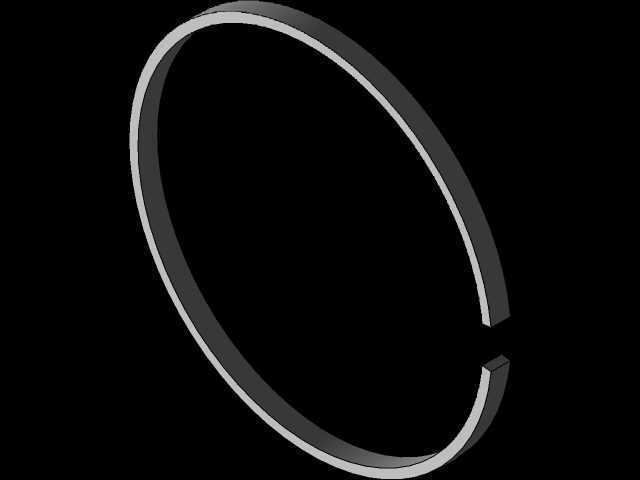

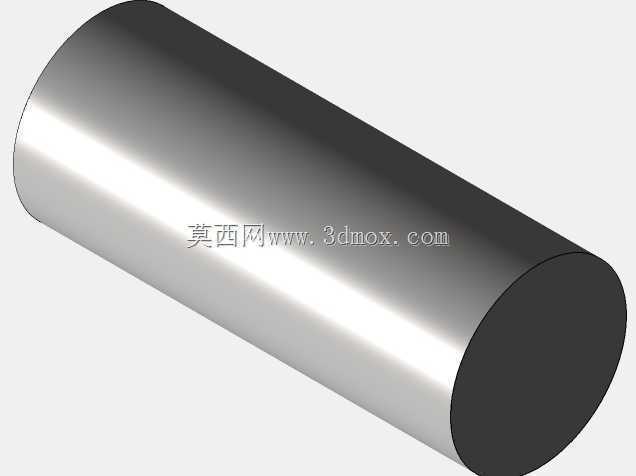

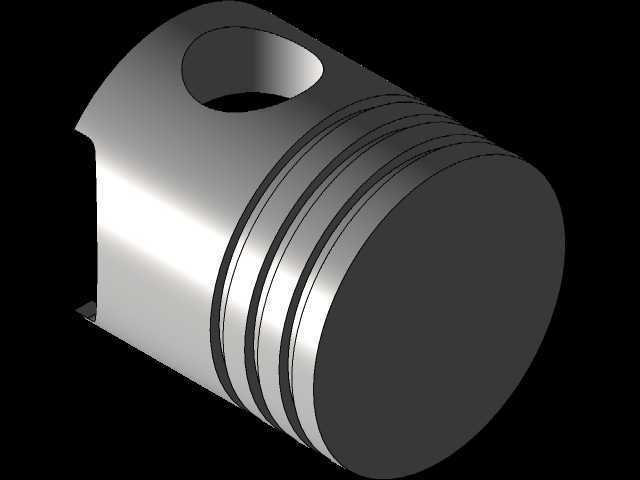

  具体到各部件的设计细节,活塞部分采用了适配往复运动的裙部导向结构,活塞环槽预留了气环、油环的安装位置,可在工作时实现燃烧室密封与缸壁润滑油刮除功能,避免燃气下窜与机油上烧的问题;连杆采用大、小头分体式结构,小头通过活塞销与活塞铰接,大头通过轴瓦与曲轴连杆轴颈配合,杆身采用变截面工字结构,在保证足够抗拉、抗疲劳强度的前提下,尽可能降低往复运动的惯量,减少高转速下的惯性力冲击。

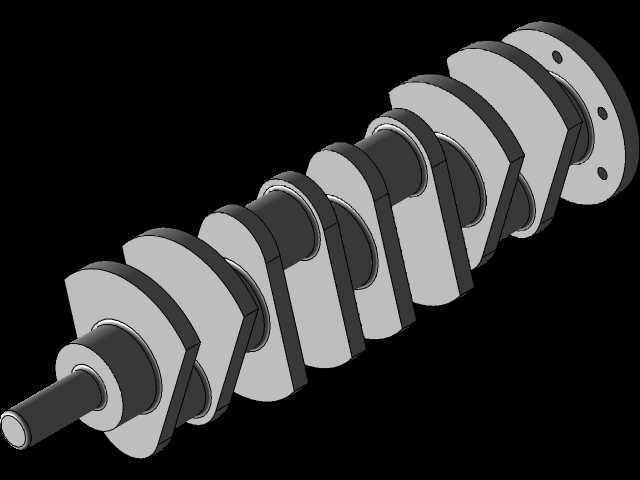

  曲轴部分的设计完全匹配直列四缸的点火顺序,四个连杆轴颈按照做功间隔角错开布置,前后端集成了油封安装轴颈与飞轮连接法兰,曲柄臂上预留了平衡块结构,用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机运行时的振动幅度,不需要额外加装平衡轴就能满足民用设备的NVH控制要求。整个装配体的配合边界完全遵循内燃机设计的公差规范:活塞与缸壁预留了适配热膨胀的配合间隙,连杆大头轴瓦与曲轴轴颈的间隙满足流体润滑的油膜建立要求,曲轴轴向定位点设置在前端主轴颈位置,可抵消离合器、正时系统工作时产生的轴向窜动力。

  从安装适配维度来看,这套直列四冲程机构的横向尺寸仅为四个缸径叠加加上缸壁厚度的总和,轴向尺寸匹配常规乘用车发动机舱的横向布置空间,下部油底壳安装面与缸体下平面齐平,上部气缸盖安装面的螺栓孔位按照标准缸盖紧固力矩的排布要求设计,可直接适配同排量区间的缸体、缸盖、配气机构、正时系统等外围部件,不需要对周边安装点位做大幅度修改。在实际工程应用中,这类结构的建模往往是动力总成设计的第一步,需要先确定曲柄半径、连杆长度、活塞行程这些核心参数,才能反向推导缸体高度、压缩比、配气相位等后续设计指标,建模过程中需要严格保证各运动部件的干涉检查:活塞运行到上止点时与气门的安全间隙、连杆摆动时与缸体下沿的间隙、曲轴转动时平衡块与油底壳的间隙都需要预留足够的安全余量,避免实际运行中出现运动干涉打坏部件的问题。

  不同于大排量多缸发动机的复杂平衡设计,直列四冲程结构的运动逻辑更直白,受力传递路径更清晰,四个气缸交替做功的过程能让动力输出更平顺,不会出现单缸发动机做功间隔大、动力输出断续的问题,同时零部件通用化程度高,活塞、连杆、轴瓦等易损件都可以采用标准化量产部件,能有效降低生产制造与后期维护的成本,不管是做教学演示用的原理模型,还是做实际产品开发的结构验证,这类直列四冲程曲柄连杆结构都是最基础的参考构型,能直观展示内燃机最核心的运动转换逻辑,帮助设计人员快速理解动力输出端的工作原理,为后续外围系统的匹配设计提供准确的结构参考。
