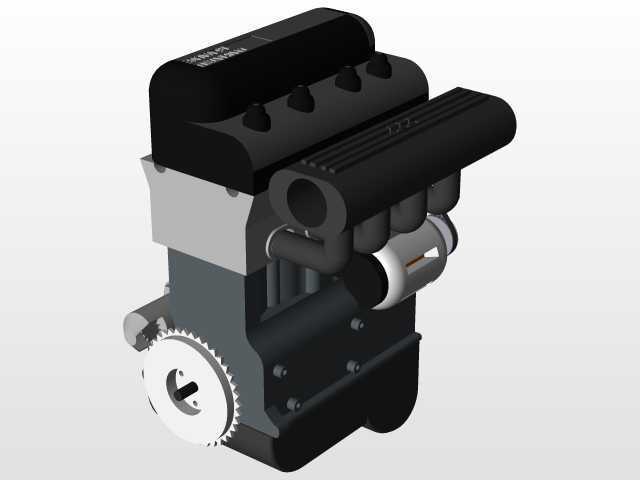

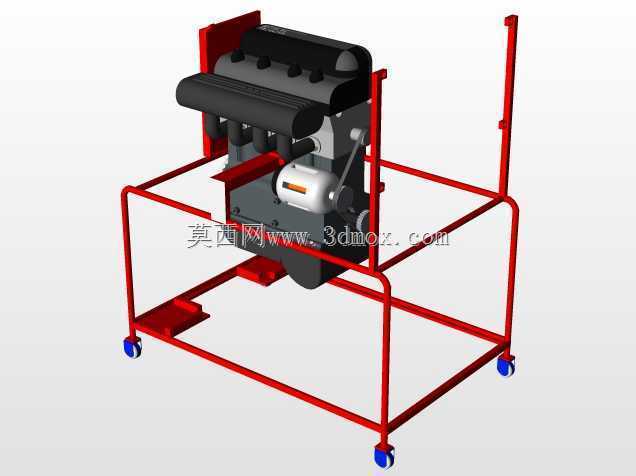

直列四缸内燃发动机结构三维数模

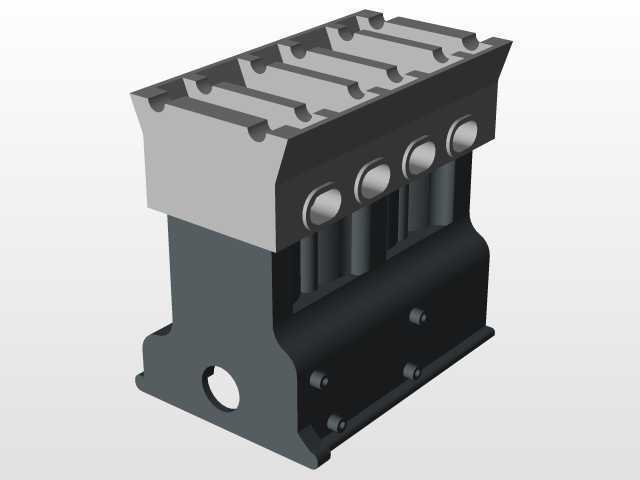

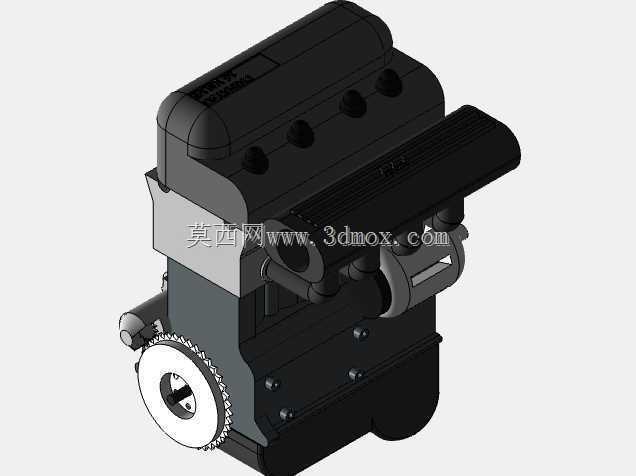

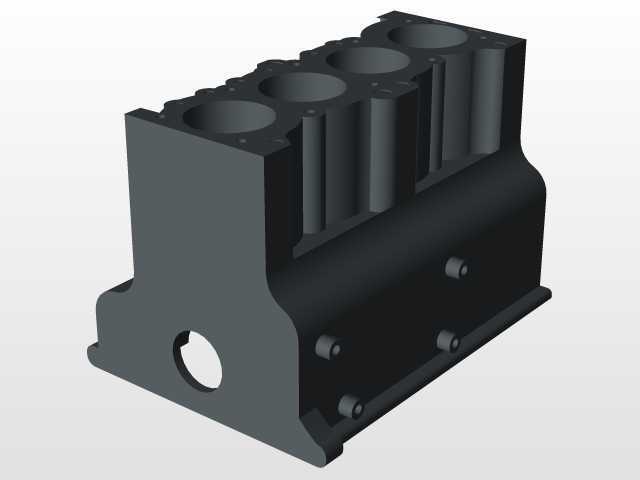

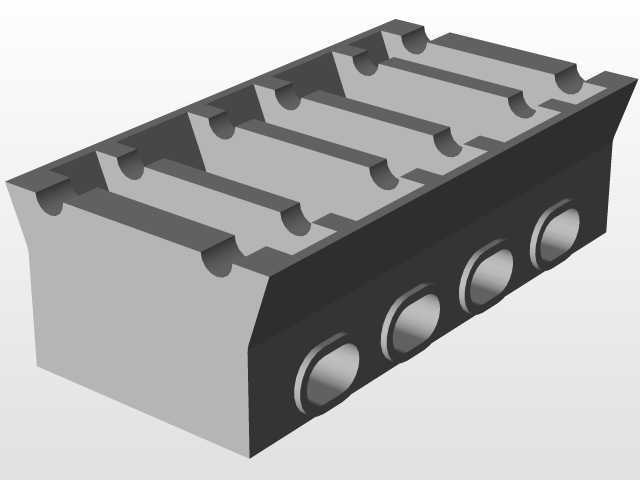

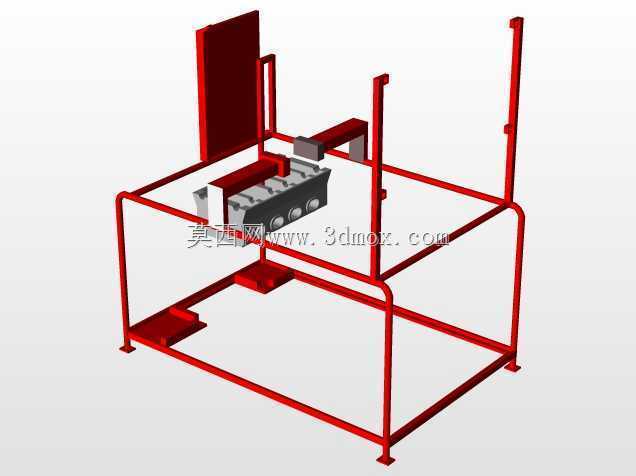

　　这套直列四缸内燃动力单元的三维结构，完整还原了小排量往复式内燃机的核心装配关系，在小型乘用车辆、非道路移动机械、小型发电机组的动力配套场景中，这类结构是应用覆盖面最广的动力构型之一。从实际落地的工程需求出发，建模过程中优先梳理了各子系统的装配边界：缸体作为整个动力单元的承载基体，下部集成了曲轴安装的主轴承座结构，侧面预留了机油道的布置空间，前端的正时齿轮室区域，清晰还原了曲轴正时齿轮与配气机构驱动齿轮的啮合位置，齿轮的齿形参数、啮合侧隙都按照通用小排量四缸机的常规设计值做了匹配，保证后续做运动仿真时不会出现干涉卡滞的问题。

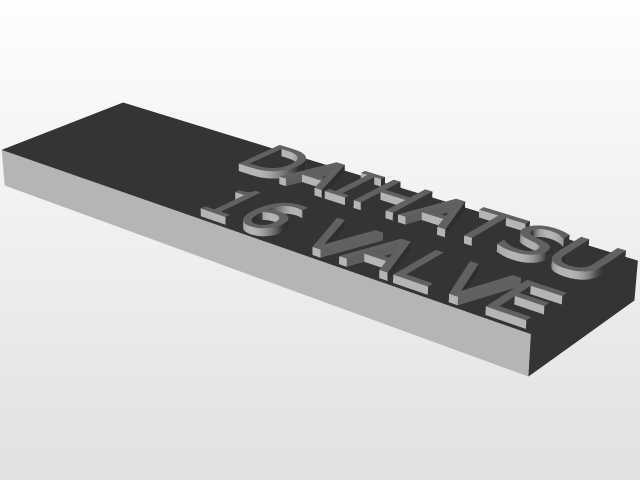

　　上部的气门室盖采用了一体化的罩壳设计，表面做了加强筋布局来提升薄壁件的刚性，避免发动机运行过程中罩壳产生共振异响，和缸盖的结合面预留了密封胶圈的安装槽位，符合量产机型的密封设计逻辑。侧置的进气歧管采用了等长度的气道设计，四个进气支路的长度差控制在工程允许的公差范围内，保证各缸的进气均匀性，歧管和缸盖进气道的对接法兰做了定位凸台设计，方便装配时快速对位，也能保证密封面的压紧力均匀。

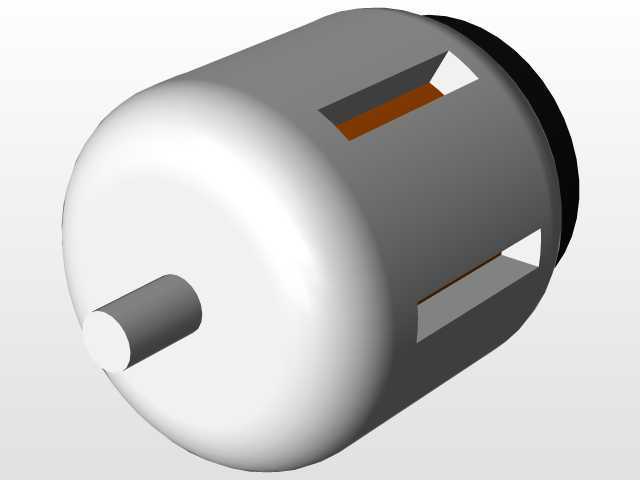

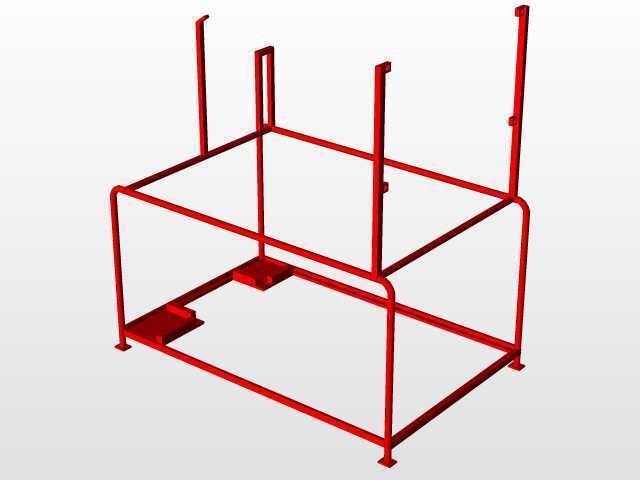

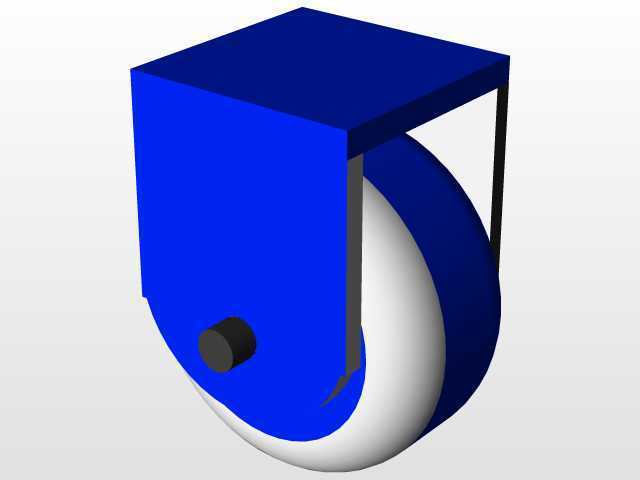

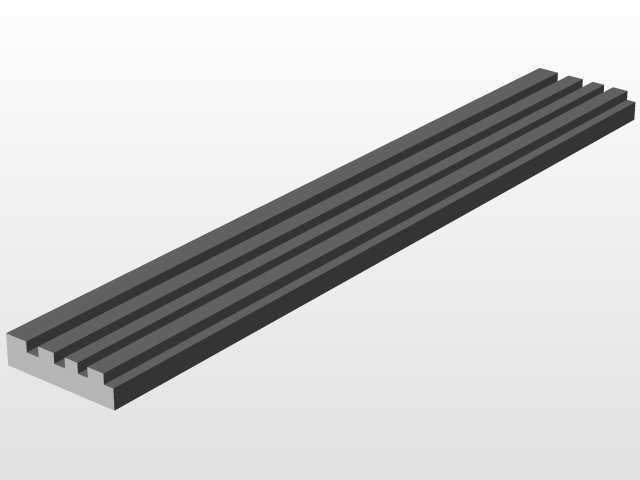

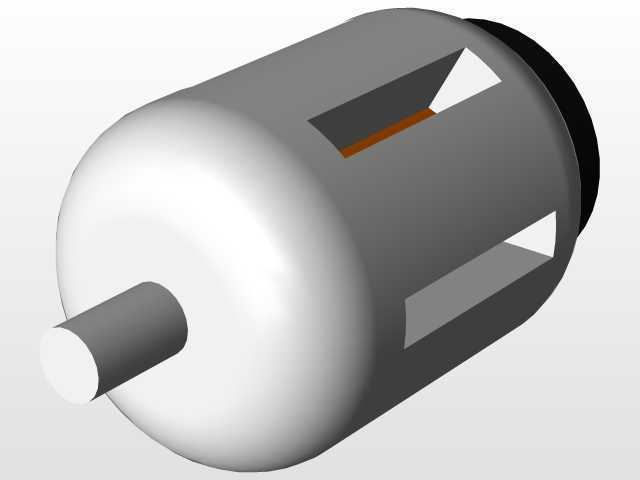

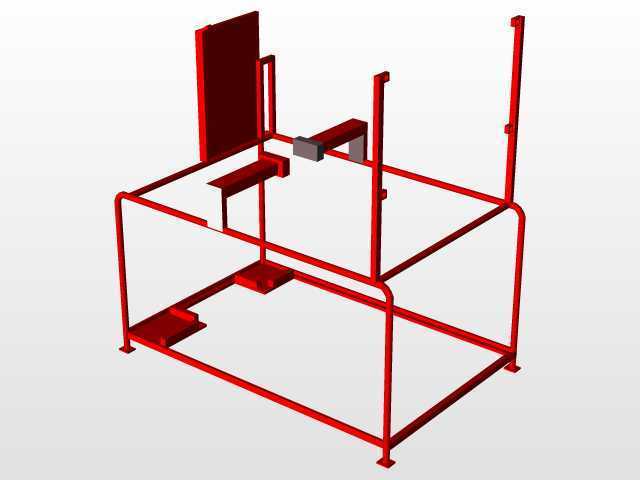

　　从安装适配的角度来看，整个动力单元的外形轮廓按照常规1.5L-2.0L排量的直列四缸机尺寸做了还原，长度方向的边界控制在420mm左右，宽度方向包含进气歧管的外伸尺寸控制在380mm左右，高度方向从油底壳安装面到气门室盖顶面的尺寸控制在480mm左右，完全适配常规前置前驱乘用车的动力舱安装空间，前端轮系的布置位置预留了发电机、水泵、空调压缩机的安装接口位置，后端的飞轮壳连接面也还原了和变速器对接的定位止口、螺栓孔位分布，能够直接用于整车总布置的干涉检查、动力总成悬置的匹配设计工作。

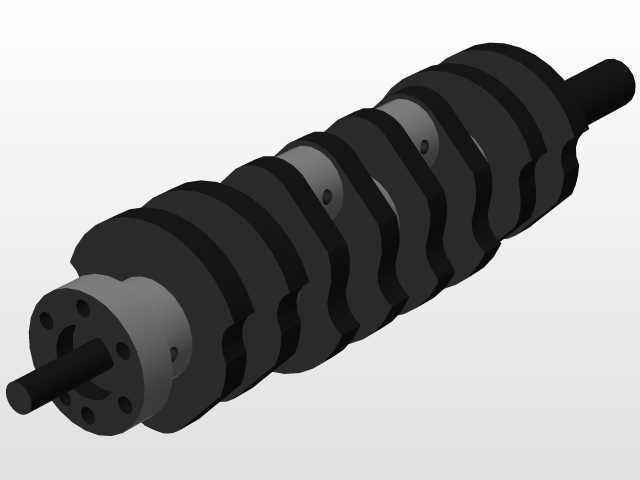

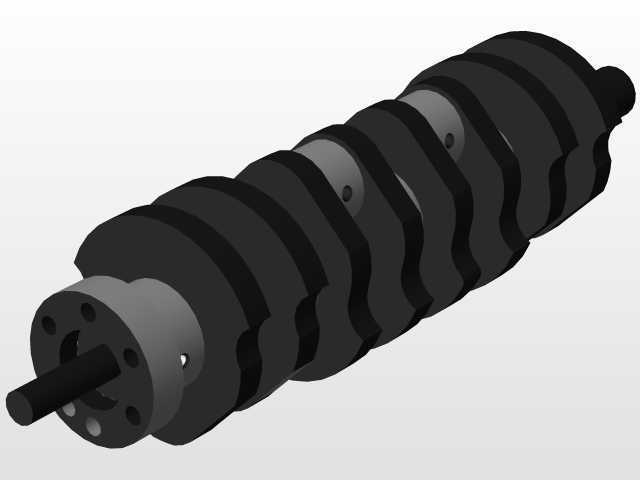

　　建模过程中对各运动部件的运动包络都做了校核，比如曲轴转动时连杆的摆动范围、气门开启时的最大升程位置、正时齿轮的转动轨迹，都和固定件之间预留了足够的安全间隙，不会出现运动干涉的问题。各连接部位的螺栓孔位、定位销位置都按照通用的行业标准做了排布，缸盖和缸体的连接螺栓采用了对称布置的方式，保证缸垫压紧力均匀，避免出现漏气漏水的问题。油底壳的上部结合面做了倾斜设计，能够保证机油在倾斜工况下也能顺利汇集到集滤器位置，满足车辆爬坡、侧倾工况下的润滑供油需求。

　　从功能特性的角度，这套结构完整覆盖了四冲程内燃机的进排气、配气正时、动力输出、齿轮传动的核心结构逻辑，既可以用于动力总成的结构教学演示，也能作为新机型开发初期的基础构型参考，帮助设计人员快速完成整体布局的评估，减少前期方案迭代的时间成本。对于三维建模从业者来说，这套数模的分层装配逻辑、子部件的细节处理方式，也能作为复杂动力总成建模的参考案例，理解从整体布局到细节特征逐步细化的建模思路，避免一开始就陷入细节特征而忽略整体装配关系的问题。在做虚拟样机仿真时，这套数模可以直接导入动力学仿真软件，添加运动副约束后就能模拟发动机的实际运转过程，验证配气正时的匹配合理性、运动部件的受力情况，为后续的结构优化提供基础的数模支撑。
