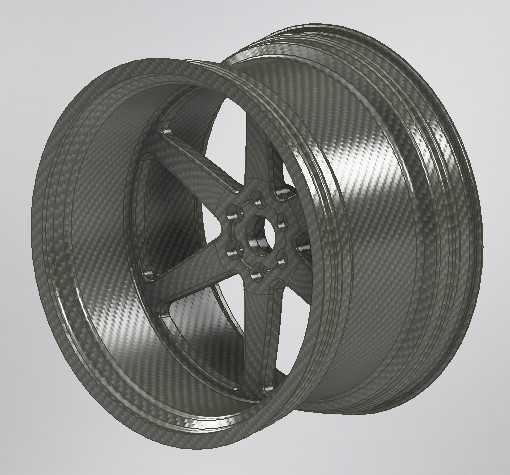

碳纤维材质五辐改装汽车轮圈结构设计

　　日常做改装车行走系统匹配时，轮圈作为直接连接轮胎与车桥的承载部件，其结构设计合理性直接影响整车簧下质量、行驶响应速度与动态稳定性，这款五辐结构的轮圈在建模阶段就围绕小型四轮乘用车的改装适配场景做了全维度的结构校核。不同于原厂铸造轮圈偏向成本控制的厚壁设计，这款轮圈采用碳纤维铺层的结构逻辑做主体构型，轮辐采用等宽五辐对称布局，每根轮辐从中心安装盘位置向外平滑过渡到轮辋边缘，辐条截面做了渐变收窄处理，靠近中心座的位置截面厚度更大，用来分散螺栓预紧力与行驶过程中的冲击载荷，延伸至轮辋衔接处的位置逐步减薄，在保证结构强度的前提下尽可能削减非必要的材料堆积，有效降低整体转动惯量。轮辋部分采用深槽式等宽结构，

　　胎圈座位置做了符合国标轮胎安装尺寸的凸缘设计，能够适配常规民用改装轮胎的胎圈配合公差，安装时轮胎胎圈可以顺利卡入轮辋槽内完成充气密封，轮辋内壁做了平滑过渡处理，没有多余的凸起结构，避免高速行驶时轮胎内部气流扰动带来的动平衡偏差。中心安装区域采用多螺栓孔布局，螺栓孔分布圆直径匹配主流小型乘用车的轴头规格，中心定位孔的尺寸公差按照过渡配合要求设计，安装时可以与轴头定位凸台紧密贴合，避免高速行驶时出现轮圈跳动的问题，螺栓孔周围做了局部加厚的铺层强化，抵消螺栓紧固时的局部压应力，防止长期使用后出现孔位变形、松动的问题。从实际使用场景来看，这类轻量化轮圈多用于民用乘用车的性能改装场景，簧下质量的降低能够直接减少悬架系统的非簧载载荷，

　　让减振器的响应速度更快，经过颠簸路面时车轮可以更紧密地贴合地面，提升抓地表现，同时更低的转动惯量也能让加速、制动的响应更直接，减少动力传递过程中的损耗。建模过程中需要重点关注几个安装边界尺寸：首先是轮圈的偏距值，直接决定了轮圈安装后与翼子板、悬架摆臂之间的间隙，偏距设计过小会导致轮圈突出翼子板或者刮蹭减振器筒身，偏距过大则会让轮圈向内缩进，蹭到轮拱内衬或者刹车卡钳，这款轮圈的偏距参数按照主流前置前驱小型车的悬架空间做了适配，预留了足够的刹车卡钳避让空间，即使升级大尺寸多活塞刹车套件也不会出现干涉问题。其次是轮辋的宽度尺寸，需要匹配对应宽度的轮胎规格，过窄的轮辋会让轮胎胎侧过度拉伸，高速行驶时存在脱圈风险，过宽则会导致胎侧向外突出，

　　增加胎壁异常磨损的概率，这款轮圈的J值设定兼顾了常规街胎与半热熔轮胎的适配范围，日常走街与赛道日场景都能适用。另外轮圈的动平衡特性也是设计时需要重点考量的点，五辐对称结构本身就具备较好的圆周质量均匀性，建模时每根辐条的质量偏差控制在极小范围内，轮辋的圆周壁厚保持一致，减少后续动平衡配重块的添加量，避免高速行驶时出现方向盘抖动的问题。碳纤维材质的应用也让这款轮圈在相同强度下比同尺寸铝合金轮圈减重百分之四十左右，对于追求性能表现的改装用户来说，这种轻量化收益是非常直观的，不过在结构设计时也需要考虑碳纤维材料的各向异性特点，铺层方向按照载荷传递路径排布，在承受径向冲击、侧向转弯载荷的位置做铺层角度优化，避免冲击载荷下出现分层、开裂的问题。轮辐表面的纹理走向也顺着载荷传递方向设计，既保留了碳纤维材质的外观质感，也能在视觉上拉长辐条的视觉效果，让轮圈看起来更具运动感，轮辋边缘做了轻微的防脱凸台设计，在低胎压行驶时也能保证轮胎胎圈不会与轮辋发生相对位移，提升激烈驾驶时的安全性。
