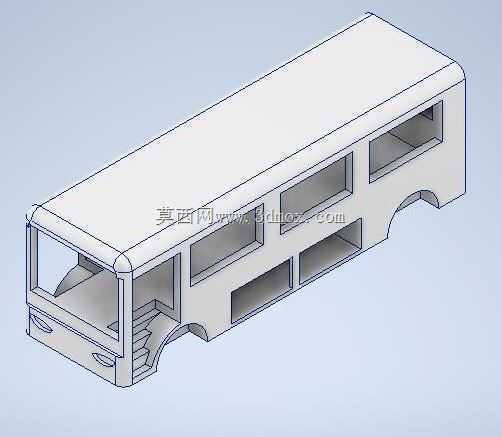

小型客运巴士白车身框架结构三维数模

　　该三维数模呈现的是小型客运巴士的白车身框架原型，建模过程中优先还原了车架与车身蒙皮支撑结构的装配逻辑，所有结构特征均围绕城市支线客运、社区接驳、景区短途通勤的实际使用场景搭建。从结构设计逻辑来看，模型首先明确了整车的安装边界：车身侧围预留的车窗开口尺寸完全匹配常规客运车辆的钢化玻璃安装公差，侧窗下沿距离车架底板的高度符合成年乘客坐姿的视野需求，同时避免行驶过程中路边飞溅杂物直接撞击玻璃下部；车门区域的台阶层级高度控制在180-220mm区间，兼顾老人、儿童上下车的踩踏便利性，车门门洞的宽度预留了双人并行通行的余量，满足高峰时段快速上下客的通行效率要求。车架主体采用分段式承载结构设计，前部驾驶区域的框架做了局部加强，预留了仪表台、

　　转向机构、驾驶座椅的安装点位，前部的车灯安装位、前挡风玻璃的安装卡槽均做了等比例还原，卡槽深度匹配常规车用密封胶条的压缩量，可直接用于后续密封结构的装配验证。车身中部的乘客舱区域，侧围的横向加强筋沿车窗下沿、地板上沿、车顶下沿三个层级布置，纵向加强梁则对应车门立柱、车窗分隔柱的位置排布，在控制整体框架重量的前提下，保证侧翻工况下的结构抗变形能力；地板区域预留了乘客座椅的安装螺孔点位，孔位间距符合常规公交座椅的安装尺寸规范，同时在轮拱位置做了凸起避让结构，避让空间完全覆盖常规轻型客车的轮胎跳动行程，避免行驶过程中轮胎与车架发生干涉。车顶部分采用圆弧过渡的整体框架结构，边缘的圆角半径兼顾了空气动力学减阻需求与冲压成型的工艺可行性，

　　车顶内部预留了空调风道、车内照明线路的走线路槽，无需后续二次开孔破坏结构强度。建模过程中对所有焊接连接的位置做了贴合面处理，相邻构件的贴合面预留了0.1mm的焊装间隙，匹配实际生产中的电阻焊、二氧化碳气体保护焊的工艺要求，避免出现结构干涉导致的焊装缝隙不均问题。尾部的框架结构预留了动力总成、后尾灯、后保险杠的安装接口，接口的安装面平面度控制在0.2mm以内，可直接用于后续附件的装配干涉检查。从实际应用角度出发，该数模可用于轻型客车的前期概念设计验证，也可作为职业院校车辆工程专业的车身结构教学演示模型，帮助设计人员快速验证车身结构的空间利用率、上下车动线合理性，以及各部件之间的装配匹配关系，减少后续实物样机阶段的改模成本。

　　在结构细节处理上，所有框架构件的折弯圆角均符合钣金冲压的最小折弯半径要求，避免出现折弯开裂的工艺缺陷，不同厚度的构件连接位置做了过渡斜面处理，减少应力集中带来的结构疲劳风险；车门台阶的踏面做了防滑纹路的安装预留位，可直接匹配常规车用防滑地板的铺装尺寸，无需额外裁切调整。侧围的车窗开口边缘做了翻边结构，翻边高度匹配玻璃密封胶的打胶宽度，既可以提升玻璃安装的结构强度，也能避免雨水顺着车窗缝隙渗入车内。
