EB20G标记传感器工业级三维结构模型

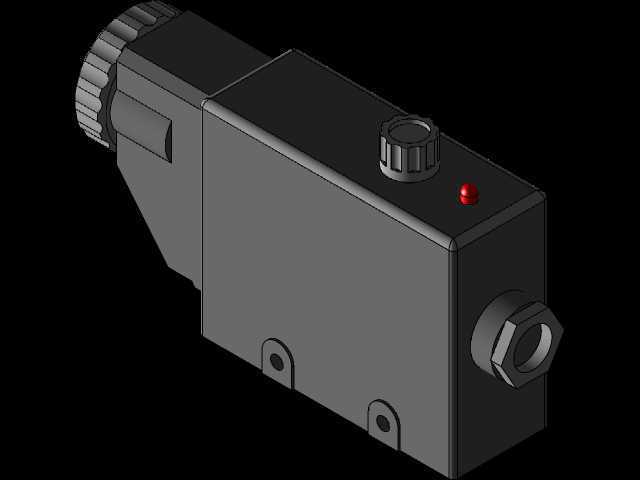

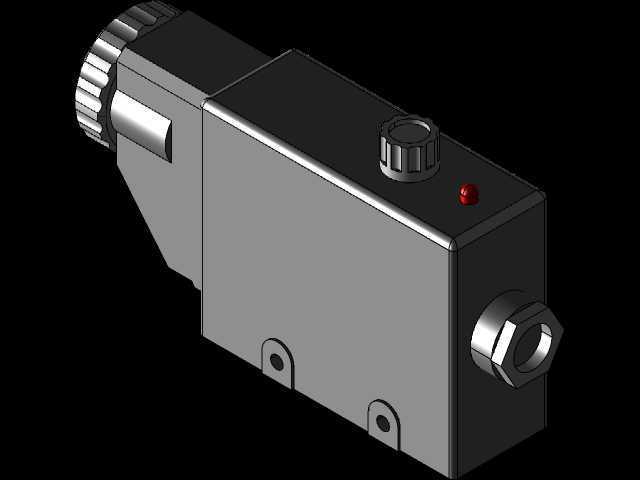

　　在自动化产线的物料分拣、工位定位、标记识别场景里，这类标记传感器的安装适配性直接决定了检测工位的调试效率，EB20G这款标记传感器的结构设计，完全围绕工业现场的快装、抗干扰、可调检测需求展开。从三维结构来看，主体采用方正的盒式壳体设计，壳体边角做了小圆弧过渡，既避免安装时的锐边磕碰，也能减少车间粉尘、切削液在壳体表面的积存，壳体材质选用阻燃工程塑料，表面做了细磨砂处理，在有照明反光的车间环境里不会因为壳体反光干扰检测光路。侧面预留的两个带安装孔的固定耳，孔位间距符合工业传感元件的通用安装孔距标准，不管是直接锁在铝型材机架上，还是搭配专用安装支架，都不需要额外做转接板加工，固定耳和主体壳体做了一体化加强筋连接，

　　长期受设备振动影响也不会出现固定耳断裂的问题。前端的检测端做了斜向收窄的结构设计，这个角度是经过现场工况验证的，安装时不需要刻意把传感器整体倾斜调整角度，检测端的斜向结构就能让检测光路对准待检测的标记位置，减少安装调试时的角度校准工作量。顶部设置的带防滑滚花的调节旋钮，是用来调整检测灵敏度的，旋钮周边做了凸台防护，避免车间作业时误触旋钮导致检测参数偏移，旋钮旁边的红色状态指示灯，采用内嵌式安装，灯面和壳体表面基本齐平，既不会因为突出容易被刮碰损坏，也能让操作人员在设备旁清晰看到传感器的工作状态，指示灯的发光角度做了扩散处理，从传感器正面、侧面多个角度都能观察到状态，不需要凑到传感器正前方查看。尾部的线缆接口采用六角螺纹锁紧结构，

　　接口内部做了密封槽，搭配对应的锁紧接头就能达到IP65左右的防护等级，适配有切削液飞溅、粉尘较多的加工车间场景，接口的六角结构方便用扳手快速锁紧，不需要用手反复拧动，安装效率更高。前端的调节旋钮滚花间距做了优化，戴劳保手套操作也能顺利转动旋钮调整参数，不会出现打滑的情况。从安装边界来看，传感器主体的长宽高尺寸适配多数自动化设备的检测工位安装空间，不会因为体积过大和周边的工装、输送结构产生干涉，固定耳的安装孔采用长圆孔设计？不对，看模型上的固定孔是圆孔，孔位公差按照工业安装标准预留，安装时可以有微小的位置调整余量，补偿机架加工的位置误差。在实际应用中，这类标记传感器主要用在包装产线的商标标记检测、电子组装线的元件定位、

　　输送线的物料到位检测场景，结构设计上充分考虑了工业现场的各种使用痛点：比如壳体的抗冲击性，在设备维护时如果有工具轻微磕碰不会导致壳体开裂；接口的防松设计，设备长期运行产生的振动不会让线缆接头松动脱落；灵敏度调节的阻尼感设计，调整好参数后旋钮不会因为振动自行转动偏移。建模过程中对各个配合面的公差做了合理预留，比如旋钮和壳体的配合间隙，既保证旋钮转动顺畅，又不会让粉尘从间隙进入壳体内部；指示灯和壳体安装孔的配合，做了密封胶圈的安装位预留，提升整体防护性能。和常见的圆柱形传感器相比，这种方型壳体的标记传感器在安装时的方向定位更方便，不需要额外做防转结构，壳体的平面可以直接贴靠在安装基准面上，快速保证检测方向的准确性，尾部的接口方向和主体轴线平行，线缆引出后不会和周边结构产生弯折，延长线缆的使用寿命。在做设备选型配套时，这个三维模型可以直接导入产线的装配体中，模拟安装位置，检查和周边工装、输送结构、移动部件的干涉情况，提前调整安装支架的尺寸和位置，减少现场安装调试的返工量，模型上的各个细节结构，比如旋钮的滚花、接口的螺纹、固定耳的倒角、指示灯的安装位都做了还原，能直接用来生成安装示意图，指导现场作业人员完成传感器的安装和接线。
