RC遥控卡车底盘Y型支撑连接支架

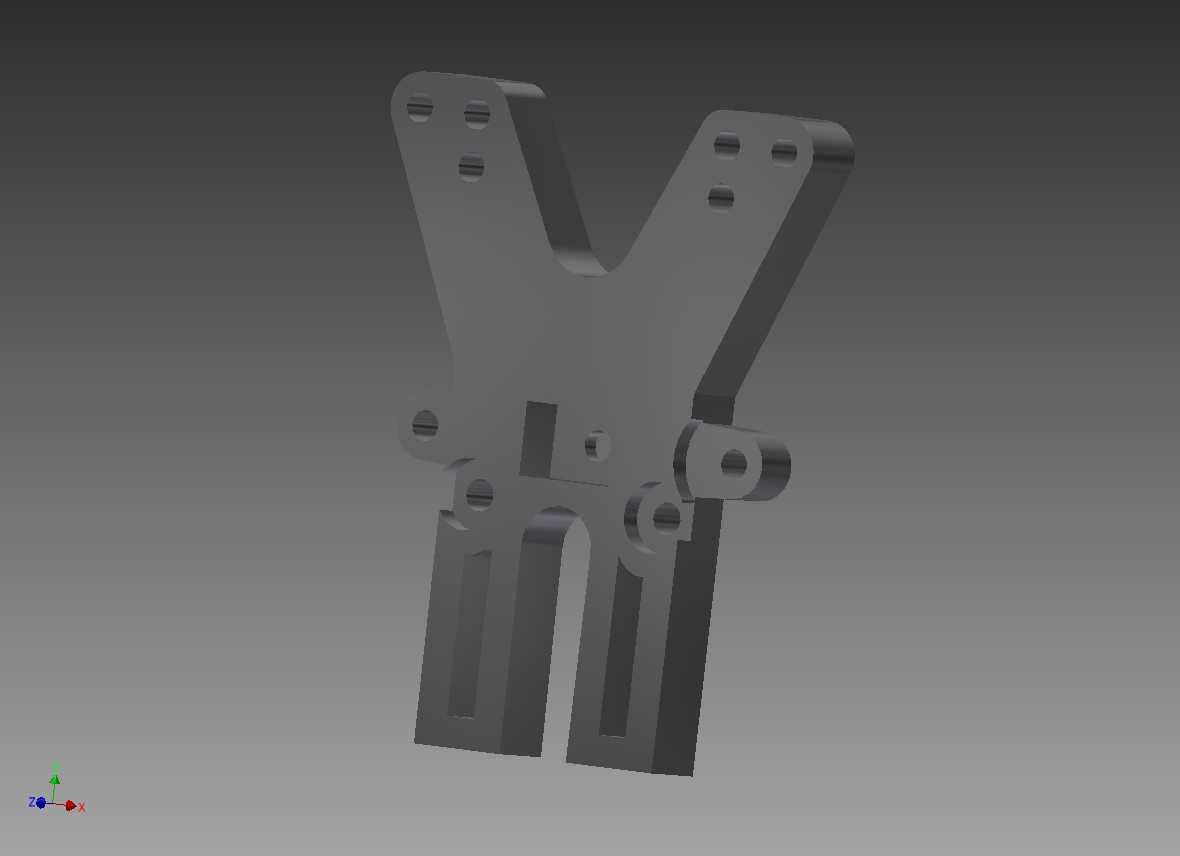

　　在遥控模型越野卡车的底盘结构设计中，Y型支架是承担上部结构与底盘主体连接载荷的核心受力构件，这类部件的设计合理性直接决定整车在颠簸路面、高速过弯、重载拖拽工况下的结构稳定性，避免车架出现连接位形变、螺丝孔位崩裂、上部组件移位等常见问题。不同于常规平板式连接支架，这款Y型支撑采用分叉式上部结构，两个对称的上支臂分别对应上部设备舱或者车壳固定位的安装点，下部的双竖臂结构直接卡接在底盘主梁的预留槽位内，整体受力路径从上部两个分散的安装点汇流至下部与底盘连接的固定位，能够将上部传递的竖向冲击、横向侧倾力均匀分散到底盘主梁上，避免应力集中在单一连接点。从结构细节来看，上部两个支臂上分别预留了两组同轴安装孔，

　　孔位间距严格匹配RC模型车通用的上部组件安装孔距标准，不需要额外打孔修改即可直接适配主流1/10比例越野卡车的车壳柱、设备安装板的固定需求，支臂边缘做了15度的倒角处理，既可以减少安装时与周边部件的干涉，也能在受到侧向冲击时通过边缘的形变卸力，避免支臂根部直接断裂。中部的连接区域设计了两个横向贯通的销孔，用于安装横向稳定杆的连接吊耳，这一设计将原本需要额外加装的稳定杆安装位集成在支架本体上，减少了底盘上的零散配件数量，同时让稳定杆的受力直接传递到支架核心受力区，提升防侧倾结构的作用效率。下部的两个竖臂采用等宽开槽设计，槽宽与底盘常用的2mm厚度碳纤维主梁、3mm厚度铝合金主梁尺寸匹配，竖臂上预留的前后贯穿孔位用于穿设底盘固定螺丝，

　　安装时竖臂可以完全嵌入主梁的预留卡槽内，配合侧面的顶丝固定结构，不需要额外增加固定片即可实现支架与底盘的刚性连接，安装后支架与主梁的接触面积比常规外挂式支架提升60%以上，大幅降低连接位的松动概率。在实际装车应用场景中，这类Y型支架通常布置在底盘中部靠前的位置，上部承接车壳前部固定点、舵机保护机构的上部限位，下部连接左右两根底盘纵梁，同时兼顾前部悬挂上摆臂的行程限位作用——当悬挂向上压缩到极限行程时，上摆臂的上部会接触到支架下部的凸台结构，避免悬挂过度压缩导致避震器触底损坏。设计过程中需要重点考量安装边界的避让：支架上部两个支臂的张开角度经过反复校核，既不会干涉转向舵机的左右摆动行程，也不会遮挡电池舱的走线空间，

　　中部的销孔位置与传动轴的转动轨迹保持至少3mm的安全间隙，即使在传动轴出现最大跳动量的越野工况下，也不会出现部件刮擦的问题。支架的壁厚设计遵循等强度原则，支臂根部的壁厚达到4mm，向末端逐步过渡到2.5mm，在保证整体结构强度的前提下尽可能降低部件自重，避免增加底盘前部的簧下质量影响操控灵活性。材质适配方面，该结构既可以采用铝合金CNC加工制作，用于重载攀爬卡车的高强度使用场景，也可以采用尼龙材质3D打印制作，满足普通平跑、拉力卡车的轻量化需求，两种材质对应的安装孔位尺寸完全一致，用户可以根据自己的使用场景灵活选择加工方式。不同于很多通用型支架需要搭配多个转接片才能装车，这款Y型支架的所有安装位都做了集成化设计，装车时只需要准备对应长度的内六角螺丝即可完成固定，不需要额外打磨、裁切修改，对于模型改装爱好者来说能够大幅降低改装难度，同时集成化的结构也比零散拼接的连接组件拥有更好的受力一致性，在飞坡落地这类大冲击工况下，不会出现转接片断裂、螺丝松脱的问题。在结构验证阶段，需要重点校核支臂根部的应力分布，当上部承受10kg的瞬时冲击载荷时，根部最大应力需要控制在所选材质屈服强度的70%以下，预留足够的安全余量，同时下部与底盘连接的位置需要设计防滑纹路，避免车辆长时间振动后支架出现移位，影响前轮定位参数。
