内燃机连杆结构三维设计展示

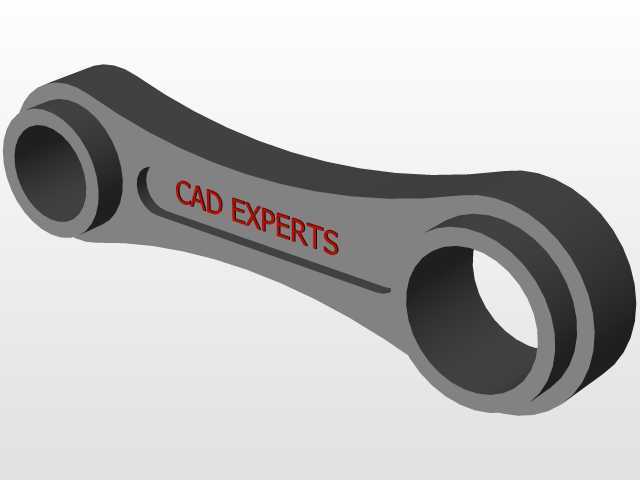

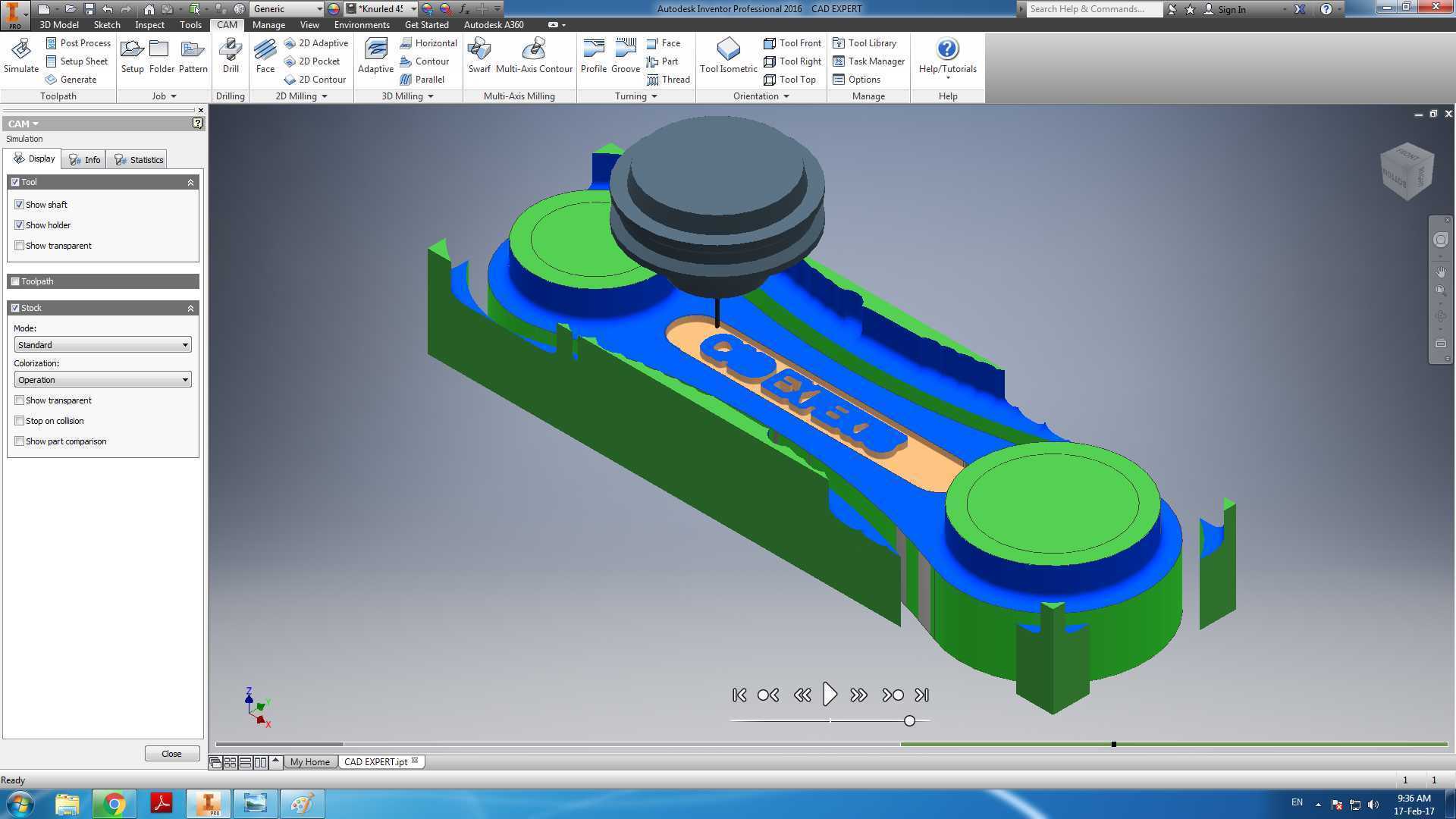

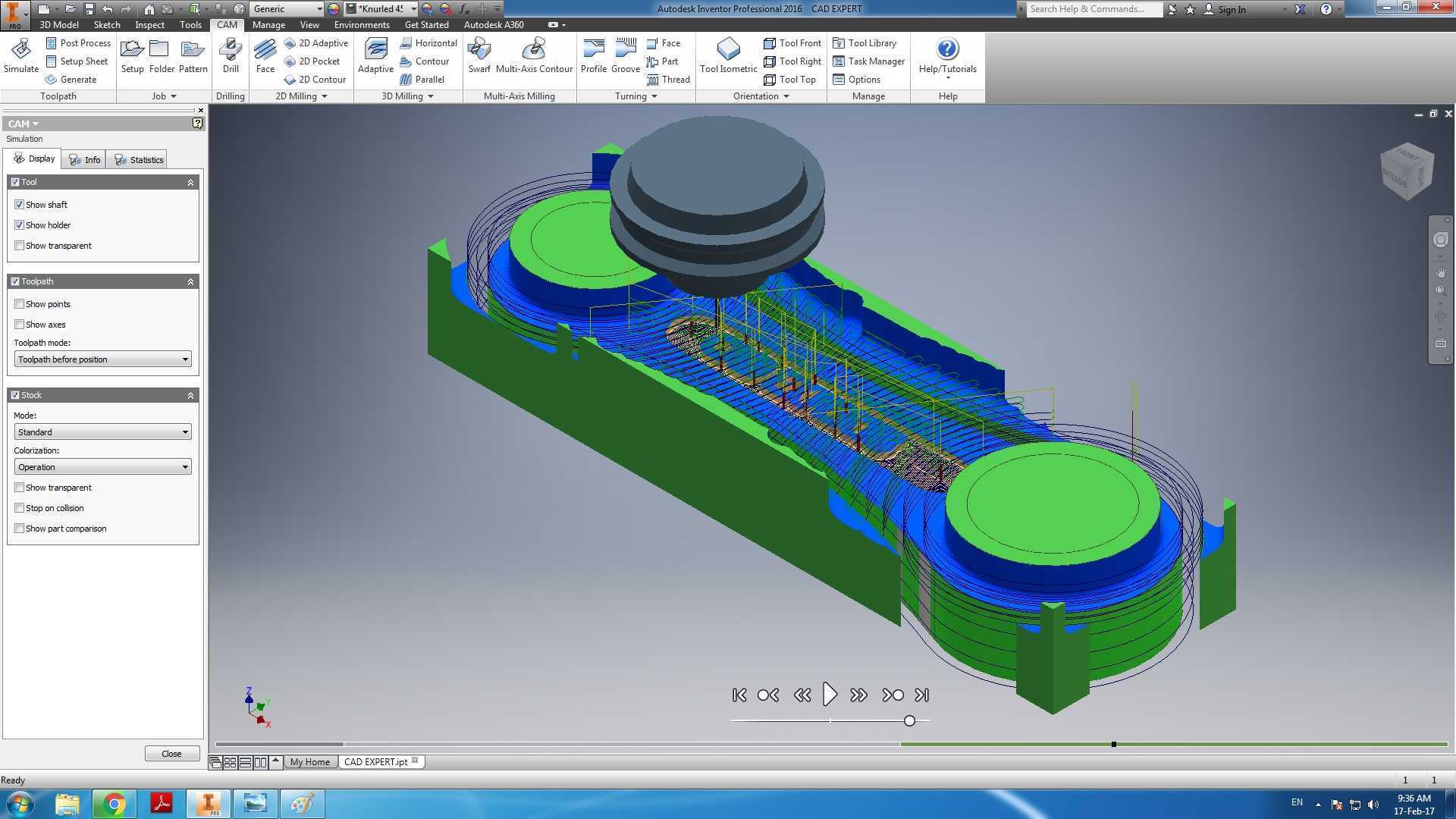

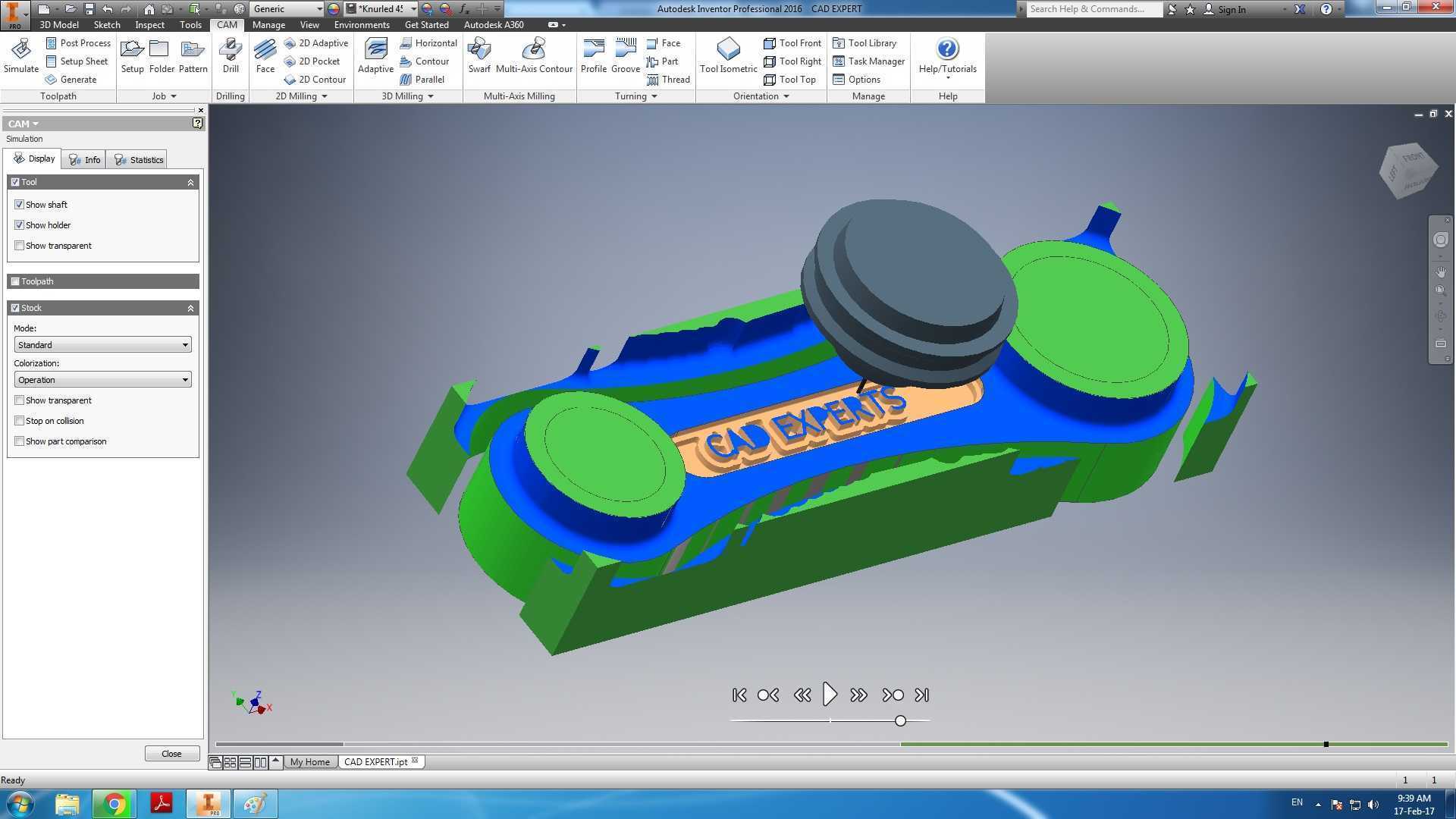

　　曲柄连杆机构作为往复式动力机械的核心传动单元，承担着将活塞往复直线运动转化为曲轴旋转运动的关键职能，而连杆正是这套机构中传递动力、衔接运动转换的核心受力部件。本次呈现的连杆结构，在设计阶段优先考虑了交变载荷下的疲劳强度需求，整体采用对称式长杆结构布局，大小端孔位保持严格的平行度公差要求，避免运转过程中出现偏磨、应力集中断裂等失效问题。从实际应用场景来看，这类连杆广泛适配小排量通用汽油机、小型内燃机动力单元，可配套用于园林机械、小型发电机组、便携动力设备的动力输出端，在持续运转工况下需要承受燃气爆发压力带来的冲击载荷，以及往复运动产生的惯性力，因此杆身采用了工字形截面优化设计，在保证整体结构刚度的前提下尽可能降低自身重量，

　　减少往复运动过程中的惯性损耗。设计过程中首先确定了大小端的孔径匹配基准，大端孔用于适配曲轴曲柄销，小端孔通过活塞销与活塞组件衔接，两个孔位的中心距是决定发动机冲程参数的核心尺寸，在建模阶段严格控制中心距的尺寸公差，同时对大小端的过渡区域做了圆弧平滑处理，避免直角结构带来的应力集中问题。杆身表面的标识区域做了浅浮雕式的结构处理，既可以用于刻印产品规格、品牌标识，也不会破坏杆身整体的应力分布结构，不会在标识位置产生额外的应力集中点。从安装边界来看，小端孔内部需要配套压装铜质衬套，用于降低活塞销的磨损，衬套压装后需要保证内孔的圆柱度公差，避免活塞销卡滞；大端部分采用平切口设计（本模型为整体式展示结构，实际量产版本会采用分体式连杆盖设计，

　　通过连杆螺栓实现紧固），安装时需要严格按照扭矩要求拧紧连杆螺栓，同时保证大端孔与曲柄销之间的配合间隙符合润滑要求，能够形成稳定的压力油膜。在结构验证阶段，需要对连杆做有限元受力分析，模拟最大爆发压力工况下的杆身应力分布，确保最大应力值低于材料的屈服强度，同时要做疲劳寿命校核，满足百万次以上交变载荷循环下不出现裂纹、变形的使用要求。杆身的工字形截面尺寸经过反复优化，腹板厚度、翼缘宽度的参数匹配既保证了抗弯、抗扭刚度，也尽可能控制了整体重量，降低曲轴运转过程中的动平衡校正难度。实际装配过程中，连杆需要与活塞、活塞环、活塞销、曲轴等部件做分组选配，保证同组连杆的重量差控制在允许范围内，避免发动机运转过程中出现异常振动。

　　这类连杆的加工流程通常包含模锻成型、调质热处理、粗精加工大小端孔、珩磨内孔、探伤检测等多道工序，每个工序的尺寸公差都会直接影响最终的装配精度与使用寿命，三维建模阶段就需要提前预留加工余量，考虑热处理变形带来的尺寸偏差，为后续的工艺编制提供准确的三维数模依据。从结构细节来看，大小端的过渡圆角半径经过优化，既不会因为圆角过小导致应力集中，也不会因为圆角过大影响相关部件的安装空间；杆身的油道设计（本模型未做内部油道展示，实际量产结构会在杆身布置润滑油道，将曲轴端的压力润滑油引导至小端衬套位置，实现活塞销的润滑）需要保证油道的通畅，避免加工过程中铁屑残留堵塞油道，造成衬套干磨失效。
