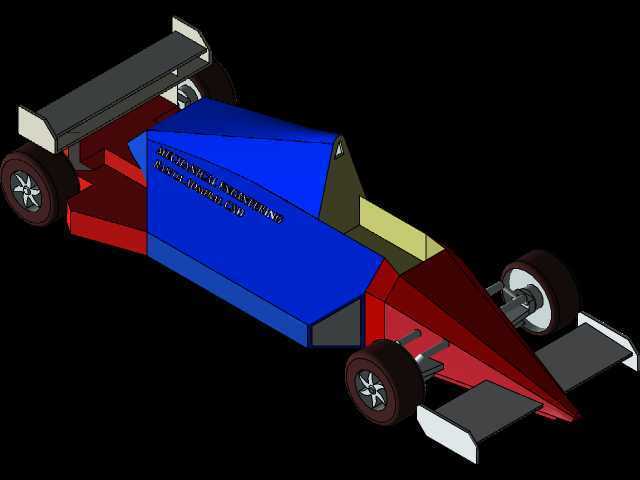

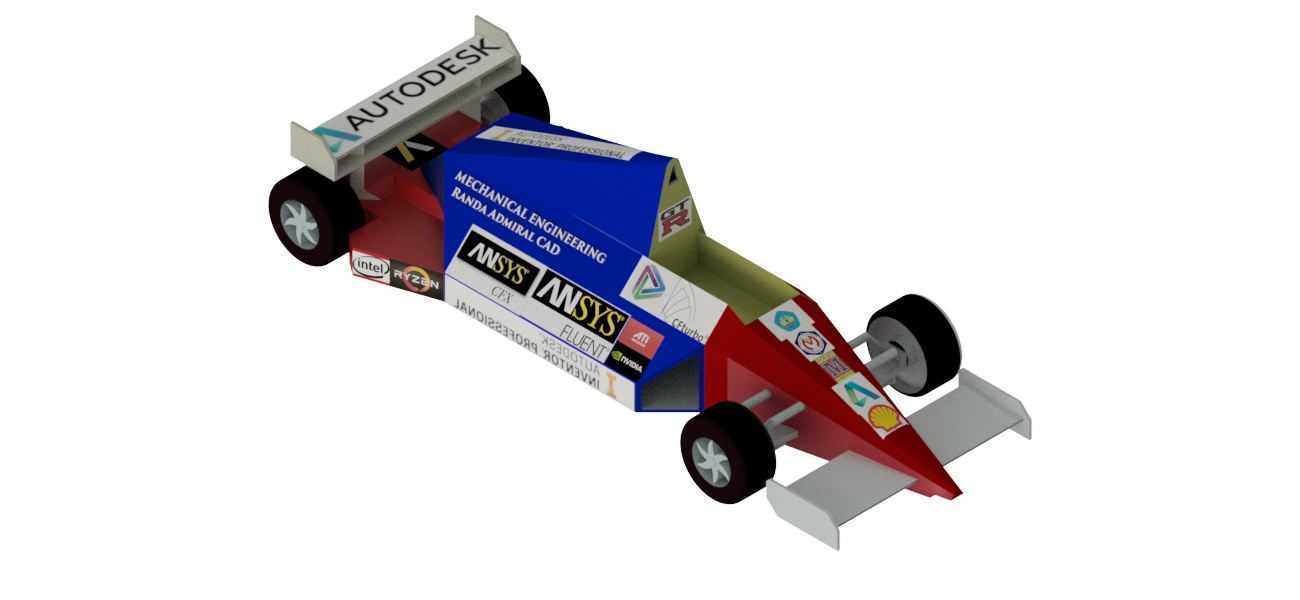

大学生方程式赛车单体结构三维设计

　　本次呈现的方程式赛车三维结构，核心面向高校学生方程式赛事的参赛需求搭建，整体结构围绕赛道竞速场景的实际使用要求展开，所有结构件的设计均以赛事规则的尺寸边界为基础约束，避免出现超出赛事检录要求的外凸结构。从实际使用场景来看，这类小型方程式赛车主要用于封闭铺装赛道的竞速比拼，需要兼顾直线加速的动力传递效率、弯道中的侧向支撑稳定性，以及碰撞场景下的车手生存空间预留，因此在结构设计阶段，就将车架的扭转刚度作为核心指标之一，通过桁架式的钢管排布逻辑，在控制整体重量的前提下，让车架前部的碰撞吸能区、中部的驾驶舱承载区、后部的动力总成安装区形成连续的力传递路径，避免碰撞时应力集中在单一构件上造成结构失效。

　　前部的空气动力学套件采用多层翼片结构，主翼面负责提供高速行驶下的下压力，副翼片则用于梳理前轮周边的乱流，减少轮胎转动带来的气流拖拽对整车气动效率的影响，翼片的安装支架直接固定在前悬架的立柱安装点上，避免行驶过程中翼片抖动造成下压力输出不稳定。前轮的轮距设定参考了赛事常见的弯道半径参数，既不会因为轮距过窄造成高速过弯时的侧翻风险，也不会因为轮距过宽增加整车的迎风面积，加大直线行驶的空气阻力。转向机构的布置采用断开式梯形结构，转向拉杆的长度与角度经过运动学仿真校核，保证转向过程中内外轮的转角差符合阿克曼几何特性，减少轮胎在弯道中的滑动磨损，提升抓地极限。

　　中部驾驶舱的结构设计充分考虑了车手的操作空间边界，座椅的安装位置按照不同身高车手的坐姿适配范围预留了调节余量，踏板组的安装平面与方向盘的中心距离符合人机工程学要求，避免长时间驾驶时车手出现操作疲劳。驾驶舱两侧的防撞结构采用多层钢管叠加排布，在侧面碰撞时能够通过结构变形吸收冲击能量，避免外部构件侵入驾驶舱威胁车手安全。车身覆盖件的曲面设计兼顾了气动效率与拆装便利性，所有覆盖件均采用快拆结构固定，方便赛事过程中快速检修内部的机械构件，覆盖件的曲面过渡尽量减少突兀的棱角，让气流能够顺着车身表面顺畅流向尾部，减少气流分离造成的压差阻力。

　　尾部的尾翼采用单立柱支撑结构，翼片的攻角可以根据不同赛道的特性进行调节，在多低速弯的赛道可以加大攻角获得更高的下压力，提升弯道抓地力；在多高速直道的赛道可以减小攻角降低空气阻力，提升直线极速。尾部的扩散器结构与底盘的平面形成完整的文丘里通道，利用气流流经通道时的流速差产生额外下压力，不需要额外增加翼片面积就能提升整车的抓地表现，同时不会过多增加整车的空气阻力。动力总成的安装位置位于驾驶舱后方，采用后置后驱的布置形式，让整车的重心尽量靠近几何中心，提升车辆的转向响应速度，安装点的结构设计预留了不同规格动力单元的适配空间，方便根据赛事的动力规则调整动力配置。

　　悬架系统采用前后双叉臂独立悬架结构，叉臂的长度与安装点位置经过动力学仿真优化，保证车轮在上下跳动过程中定位参数的变化量控制在合理范围内，避免轮胎接地面积出现大幅波动，影响不同路况下的抓地力表现。减震器的安装位置采用倾斜布置，在有限的车身空间内获得足够的减震行程，同时可以通过调整减震器的阻尼与弹簧刚度，适配不同抓地力水平的赛道表面。制动系统的布置采用前后盘式制动结构，制动卡钳的安装位置避开了轮毂的气流通道，减少制动系统的热衰退风险，制动管路的排布沿着车架钢管内侧走线，避免行驶过程中被飞石击打造成管路破损。

　　整车的所有结构件在设计过程中都考虑了加工工艺的可行性，钢管构件的弯折半径符合常规弯管设备的加工能力，钣金覆盖件的冲压深度在普通冲压设备的行程范围内，不需要特殊的定制加工设备就能完成所有构件的生产制作，能够有效降低整车的制造成本，适配学生赛事的预算限制。各个系统的安装接口都采用标准化的紧固件规格，减少整车所需的紧固件种类，方便赛事过程中的备件准备与维修更换。
