天然气燃烧用筒型燃烧室结构设计

　　在工业热力系统、中小型燃气动力装置以及商用加热设备的燃烧段设计中，燃烧室作为燃料与空气混合、完成稳定燃烧反应的核心承载部件，其结构合理性直接决定整套设备的燃烧效率、排放指标与运行可靠性。本次呈现的筒型燃烧室结构，针对天然气燃料的燃烧特性做了针对性的结构适配，可适配常压到微正压的燃烧工况，常见于中小型燃气加热炉、分布式能源配套的微型燃气轮机原型、工业热风发生装置等场景，承担着组织气流、稳定火焰、约束燃烧反应区间的核心作用。

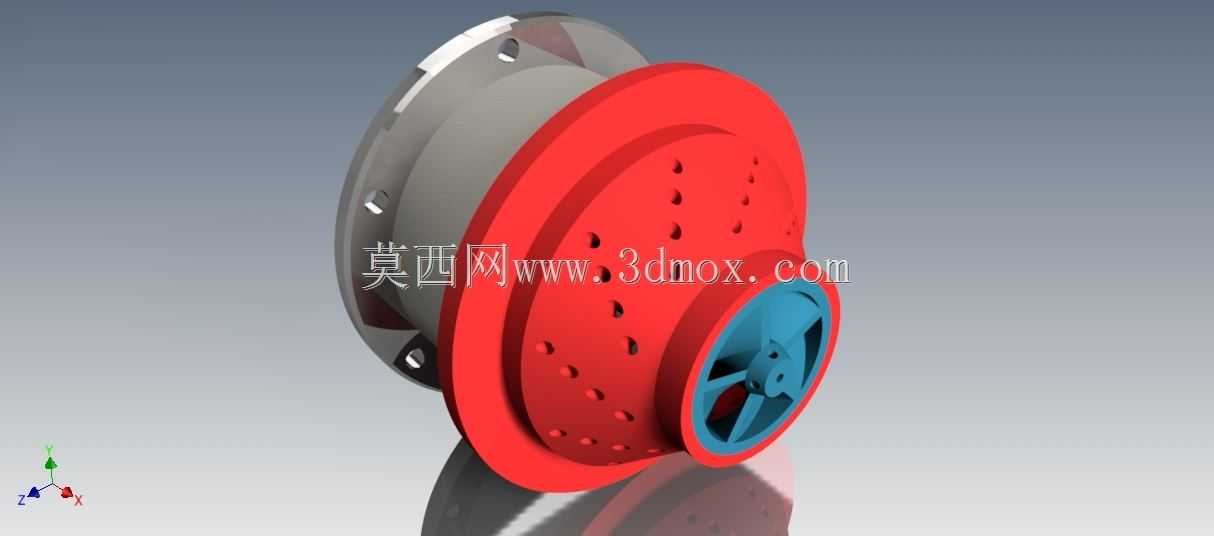

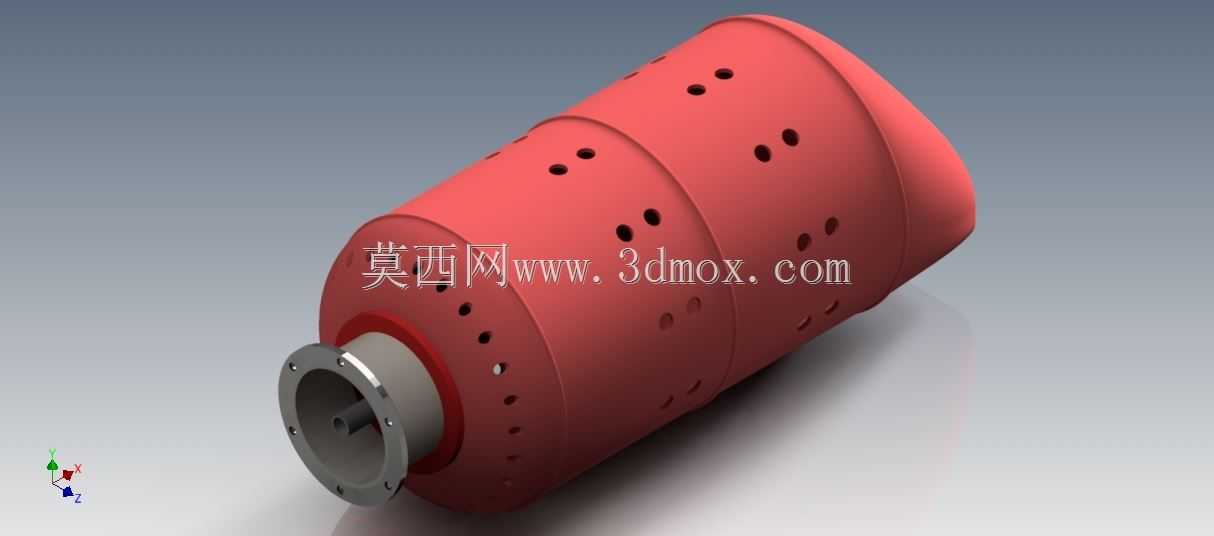

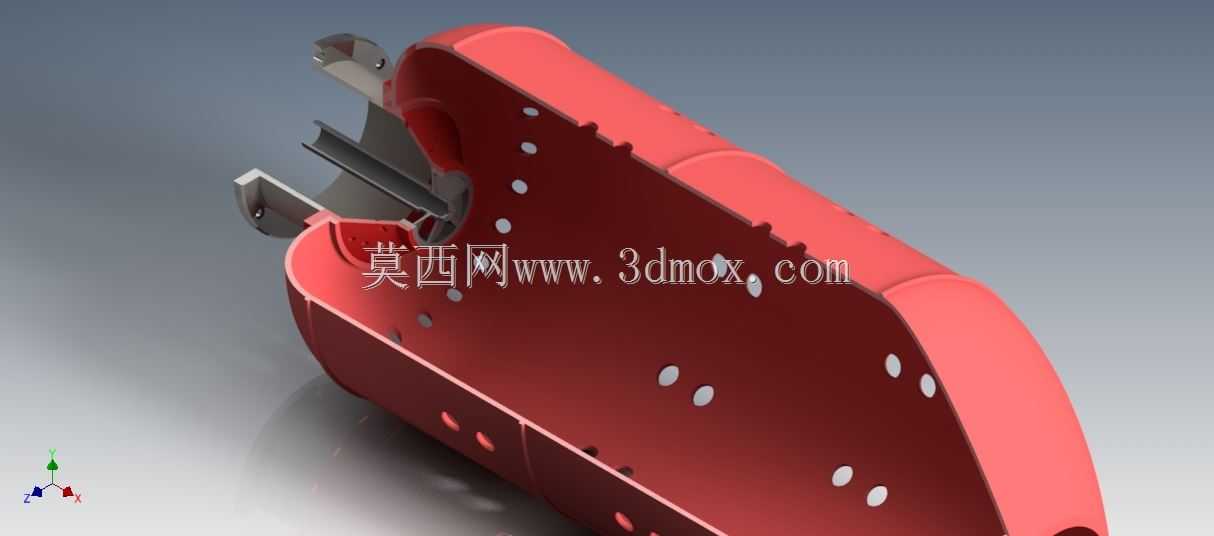

　　从结构设计逻辑来看，整体采用变径筒型布局，进气端采用法兰连接结构，可直接与上游的空气预混段、燃料喷射组件对接，安装端面的密封槽预留了常规耐高温密封件的安装空间，对接法兰的螺栓孔采用均布设计，可适配同通径的标准管路连接，无需额外做转接结构加工。筒体主体分段设计，每段筒壁上开设多组径向配风孔，孔位沿周向、轴向呈非均匀排布，靠近进气端的孔组主要用于补充二次风，调整火焰根部的氧浓度，避免局部富燃产生积碳，中段的孔组用于强化气流扰动，让未完全燃烧的天然气与空气充分掺混，拉长燃烧反应的路径，保证燃料在筒体内完成充分氧化，靠近出口段的孔组则用于调整出口烟气的温度场均匀性，避免局部高温冲蚀下游的换热部件。

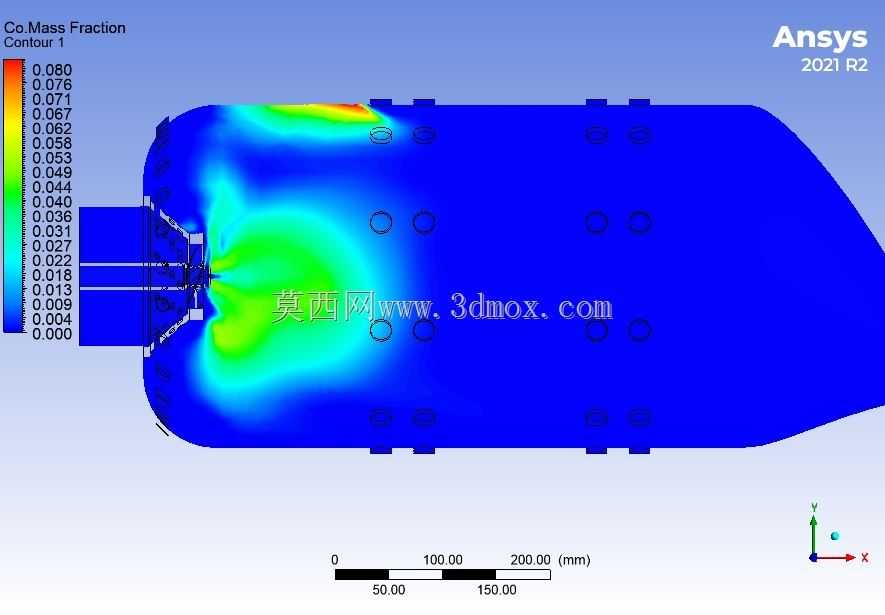

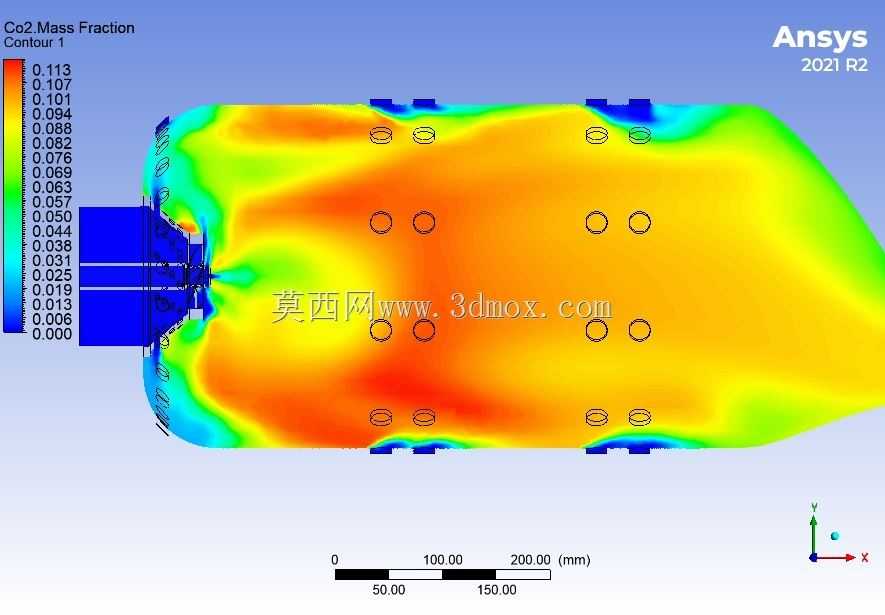

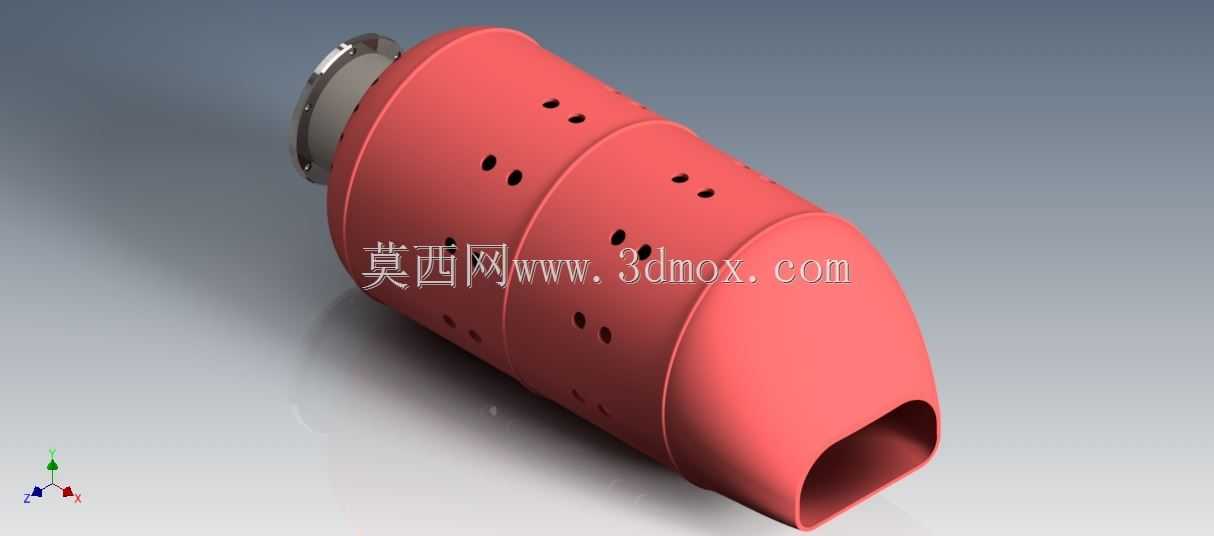

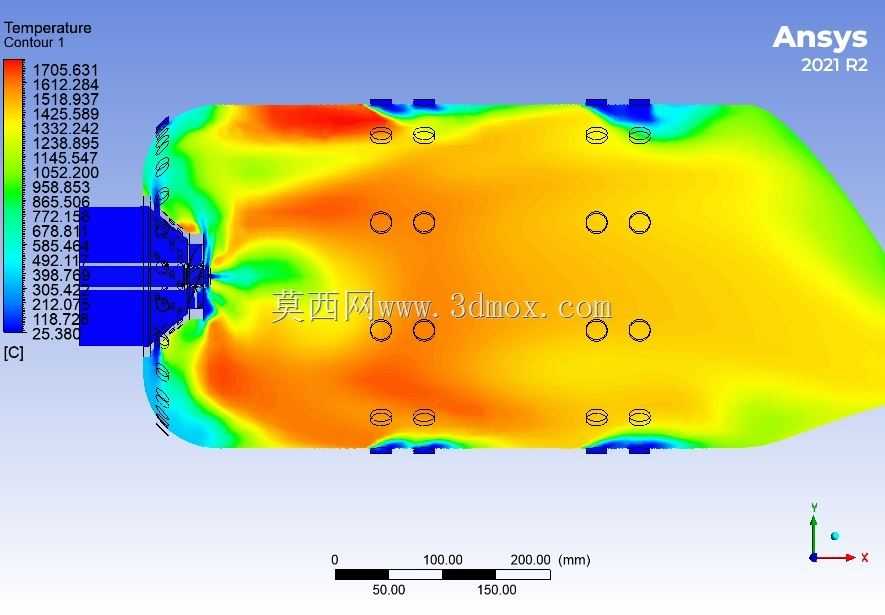

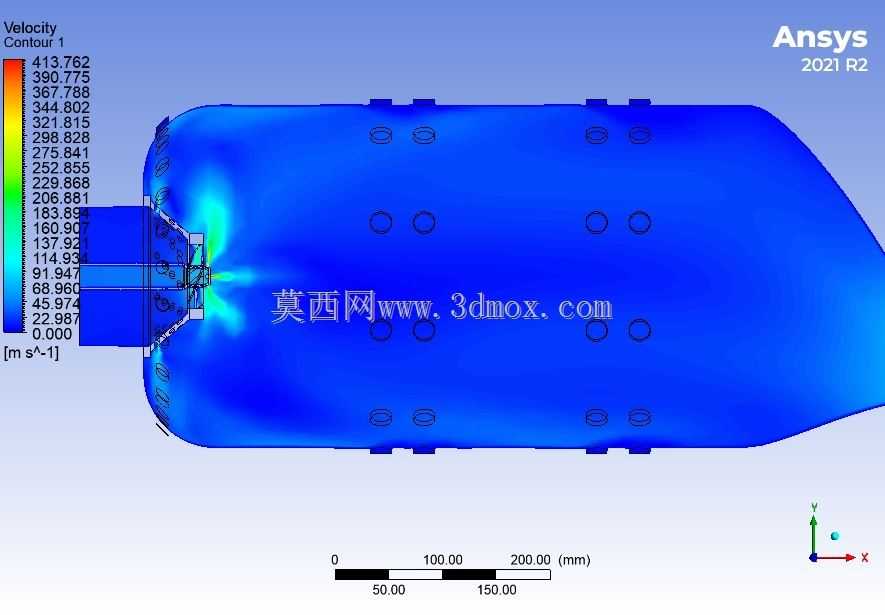

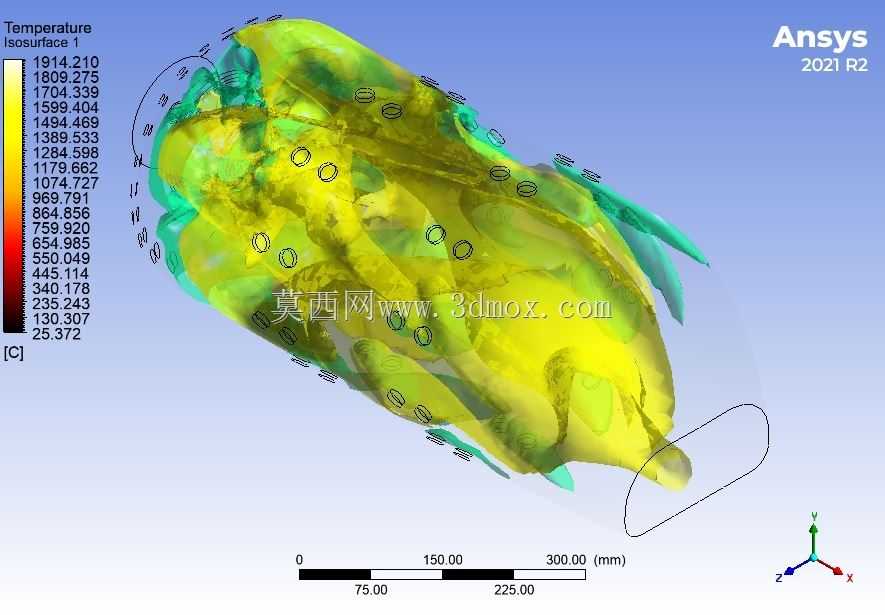

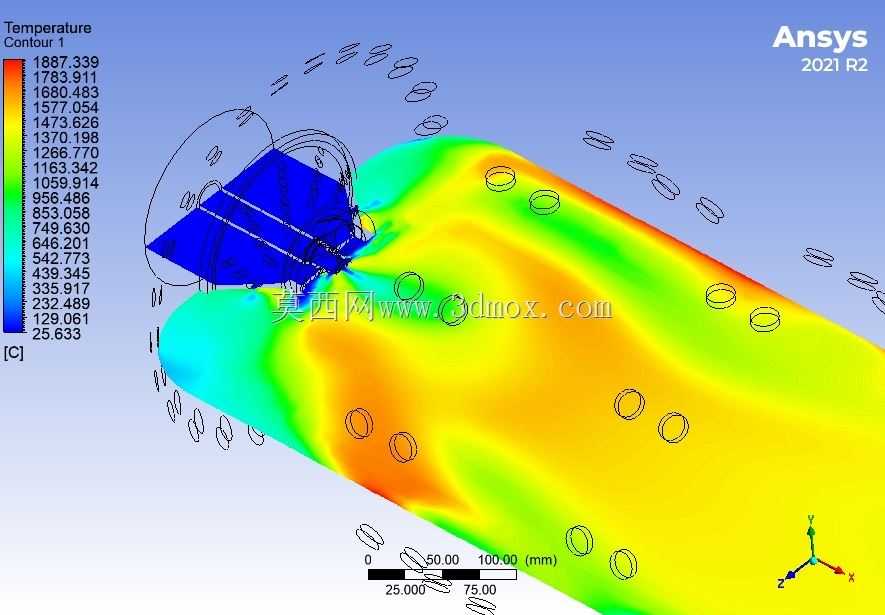

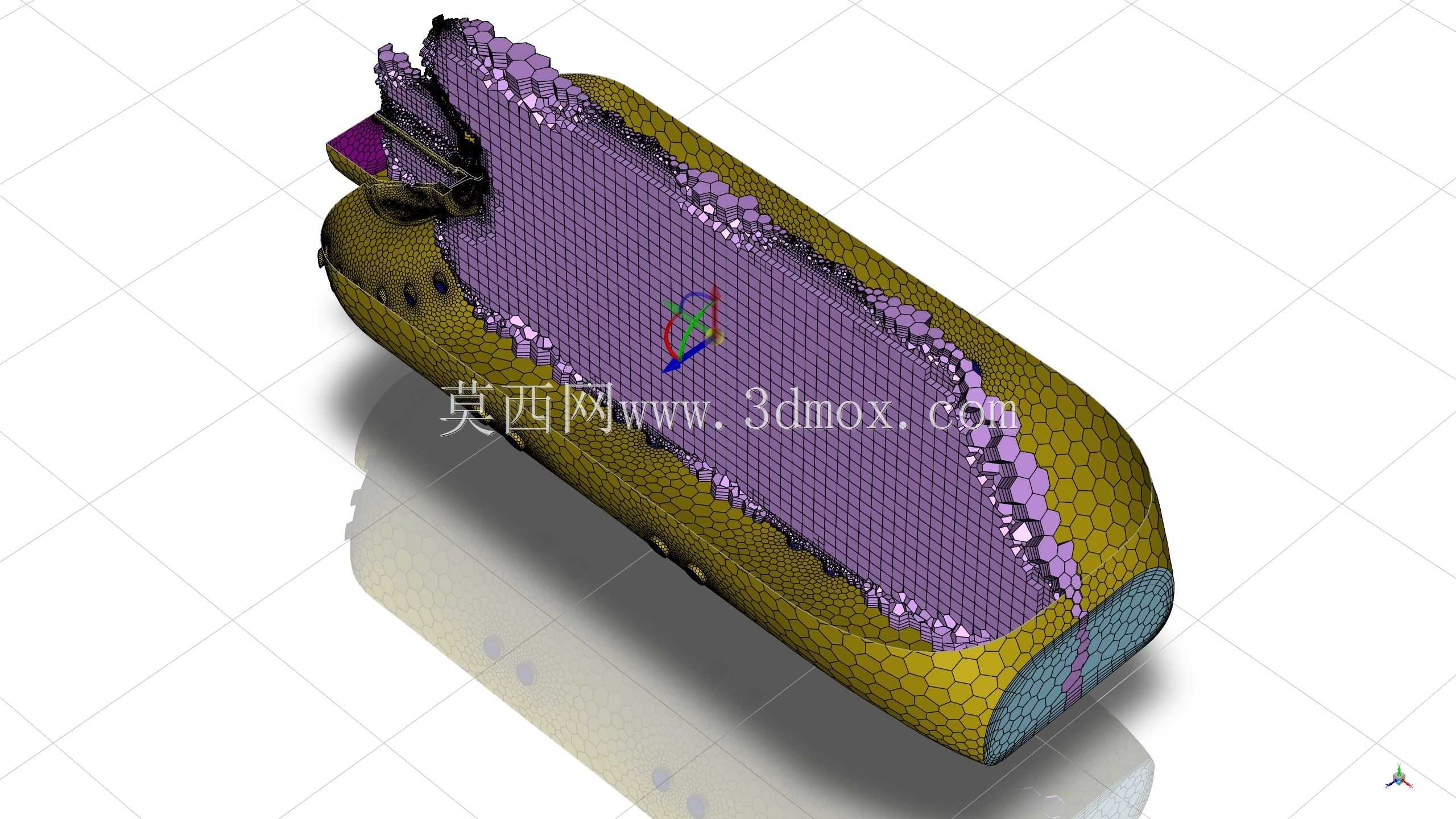

　　出口端采用收敛型扁口结构，可根据下游设备的接口形式调整喷出气流的形态，既可以直接对接换热段的烟气入口，也可以适配直喷式加热的工况需求，出口段的圆角过渡设计能够减少气流局部阻力，降低燃烧过程中的压力损失。在建模过程中，针对天然气燃烧的计算流体动力学仿真需求做了结构简化处理，省略了实际产品中附着在筒壁的耐高温衬层、温度传感器安装座等附属结构，保留了核心的流道轮廓与配风孔特征，可直接导入仿真软件划分网格，开展不同进气压力、不同空燃比下的燃烧流场、温度场、组分浓度场仿真计算，也可作为结构设计的基础原型，根据实际工况的热负荷需求缩放尺寸、调整配风孔的孔径与排布密度。从安装边界来看，筒体整体的最大外径位于进气端法兰处，筒身主体直径小于法兰外径，安装时可直接从设备的燃烧段安装口推入，通过法兰端面完成轴向定位，筒身外壁与设备壳体之间预留的环形空间可布置冷却风路或者保温层，不会出现结构干涉。筒壁的壁厚选取兼顾了结构强度与散热需求，常规工况下采用耐热不锈钢材质即可满足长期工作的强度要求，若应用于更高热负荷的场景，可在筒壁内侧增加陶瓷衬层结构，不改变外部安装尺寸即可提升耐温等级。

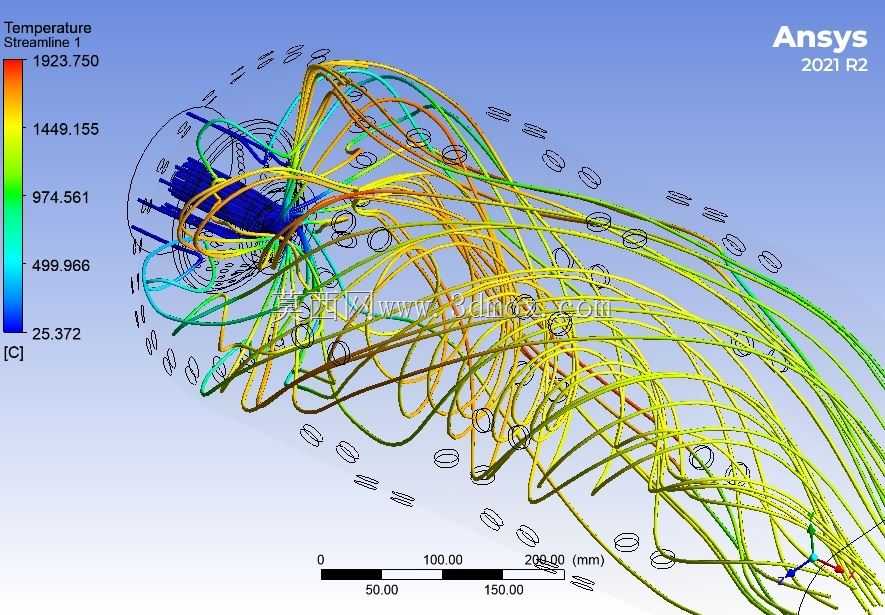

　　在实际选型应用中，该结构的配风孔排布经过多轮仿真迭代，能够在额定工况下形成稳定的回流区，火焰不会被气流吹脱，也不会出现火焰贴壁导致筒壁局部超温的问题，天然气燃烧后的烟气在筒体内的停留时间可保证燃料充分燃尽，出口处的未燃烃与一氧化碳生成量可控制在较低水平。相较于传统的直筒型燃烧室，这种分段变径加非均匀配风孔的设计，能够在较短的筒体长度内完成充分燃烧，有效缩小整套燃烧装置的轴向尺寸，对于安装空间受限的集成式加热设备、小型动力装置来说适配性更强。建模过程中所有的曲面过渡均采用相切约束，不存在尖锐棱角结构，既减少了实际加工过程中的应力集中点，也避免了仿真计算中出现局部网格质量过差的问题，所有连接端面均为平面或者标准回转面，可直接生成工程图纸用于机加工或者钣金成型工艺。
