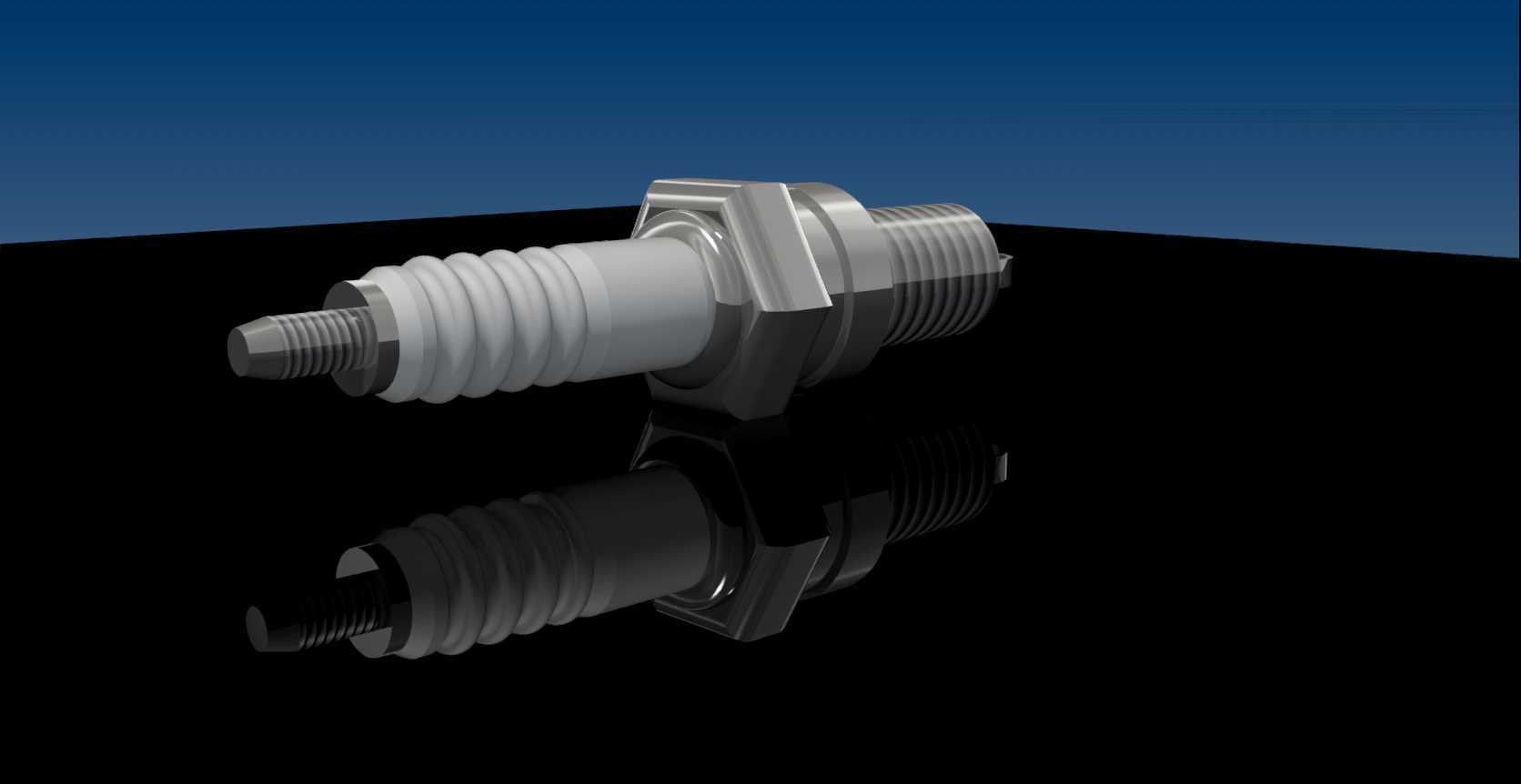

车用NGK火花塞高精度三维结构模型

　　作为内燃机点火系统的核心执行部件，火花塞的结构精度直接决定了混合气点火效率、燃烧充分度乃至整机动力输出表现，这款NGK规格火花塞的三维建模完全围绕量产装车的实际工况需求展开，没有做多余的艺术化修饰，所有结构特征都对应实际生产加工与装配的边界要求。从实际应用场景来看，这类火花塞覆盖了乘用汽车、大排量摩托车、通用小型汽油机等多类内燃动力设备，不同机型的燃烧室结构、压缩比、点火提前角设置存在差异，对应的火花塞热值、螺纹规格、电极间隙也有明确的匹配要求，建模过程中首先还原的就是安装配合段的核心尺寸：壳体六角拧动段严格遵循标准对边尺寸，保证常用套筒工具可以顺利卡合无干涉，螺纹段的公称直径、螺距、有效旋合长度完全匹配主流气缸盖的安装孔位设计，安装密封面的锥度与铜垫圈的压缩预留量也做了准确还原，避免虚拟装配阶段出现密封间隙误判。

　　建模时的结构拆分完全对照实物的装配层级来做，最外侧的钢制壳体做了表面镀镍层的质感区分，壳体上的滚花段、冲压标识位都保留了真实的细节特征，不会因为是三维模型就简化掉生产工艺对应的结构痕迹；内部的氧化铝陶瓷绝缘体部分，特意区分了上部的伞棱结构与下部的绝缘锥段，伞棱的数量、间距、凸起高度都按照实物比例还原，这部分结构并非装饰，实际工作中可以增加爬电距离，避免高压电沿陶瓷表面出现闪络漏电，同时棱槽结构也能在发动机工作时容纳少量积碳，降低污损导致的点火失效概率。中心电极与侧电极的结构是建模的重点，中心电极的铜芯导热结构、端部的贵金属点火头尺寸都做了准确呈现，侧电极的焊接位置、折弯角度、与中心电极的点火间隙严格控制在量产公差范围内，这个间隙值直接影响点火能量的释放：间隙过小会导致火花能量不足，混合气无法被充分点燃；间隙过大则会提升点火线圈的负载要求，高速工况下容易出现断火问题。

　　从设计思路上来说，整个模型没有为了渲染效果做夸张的结构变形，所有圆角、倒角都对应实际零件的加工工艺：壳体螺纹起始端的导入倒角方便装配时顺利旋入气缸盖螺纹孔，陶瓷体与壳体结合处的滚压收口结构还原了实际生产中的封装工艺，保证燃烧室的高压燃气不会从壳体与绝缘体的结合处泄漏。很多初做点火系统建模的设计者容易忽略火花塞伸入燃烧室的突出量，这个参数直接影响点火核心在燃烧室中的位置：突出量过小，点火点靠近缸盖壁面，火焰传播距离变长，燃烧速率下降，容易出现爆震倾向；突出量过大，电极部分会过度暴露在高温燃气中，超出火花塞自身的热值散热范围，容易出现电极过热烧蚀、提前点火等故障，建模时特意核对了常用热值型号的伸入长度，保证模型在做燃烧室流场仿真、点火过程模拟时可以直接调用，不需要二次调整安装位置。

　　实际工程应用中，这类高精度的火花塞三维模型除了用于整机的装配干涉检查，还可以配合燃烧室模型做点火过程的CFD仿真，电极的外形、位置会直接影响缸内混合气的气流运动，准确的电极结构可以让仿真结果更贴近实际台架测试数据；在做发动机周边线束、点火线圈布置时，火花塞上部的接线螺母尺寸、陶瓷体上部直径也是重要的边界参考，避免高压点火线安装时与周边的进气管、水管出现运动干涉。模型的金属壳体与陶瓷绝缘体做了独立的实体拆分，后续如果需要做热负荷仿真，可以分别给不同部件赋予对应的材料属性：钢制壳体的导热系数、氧化铝陶瓷的绝缘与耐热参数、铜芯电极的导热参数都可以直接匹配工程材料库的数值，不需要再对模型做几何修复。很多同类模型容易把侧电极做成完全贴合中心电极的错误结构，或是忽略密封垫圈的厚度，导致装配时出现尺寸链偏差，这款模型在搭建时就按照实际零件的公差带做了尺寸校验，所有配合面的间隙、过盈量都和实际装车状态保持一致，不管是用于教学演示、结构设计参考还是虚拟装配验证，都能满足工程使用的精度要求。
