Cardeflex弹簧离合器传动结构设计

　　在中小功率传动系统的动力通断控制场景中，弹簧离合器凭借结构紧凑、接合平顺、过载缓冲的特性，常被应用在对安装空间有严格限制、需要柔性接合的传动链路里，比如小型机电设备的动力输出端、轻工机械的进给传动单元、家用小型机具的动力切换机构，这类场景不需要大扭矩的多片摩擦离合结构，也不适合采用啮合式离合的硬冲击接合方式，弹簧离合的特性刚好匹配这类工况的使用需求。

　　从实际功能实现逻辑来看，这款弹簧离合器的核心作用是在主动轴与从动轴之间实现动力的可控传递与切断，当主动端转速达到设定阈值时，弹簧在离心力或者轴向推力作用下胀紧/压紧摩擦副，让主从动端形成刚性连接传递扭矩，当转速下降或者操作分离机构时，弹簧回缩释放摩擦副，主从动端脱开，动力传递中断。和传统的摩擦片离合器相比，弹簧作为施力元件的结构，零件数量更少，轴向尺寸更短，不需要复杂的杠杆分离机构，维护成本更低，同时弹簧本身的弹性特性可以吸收接合瞬间的冲击载荷，避免传动链上的齿轮、轴类零件受到刚性冲击，延长整套传动系统的使用寿命。

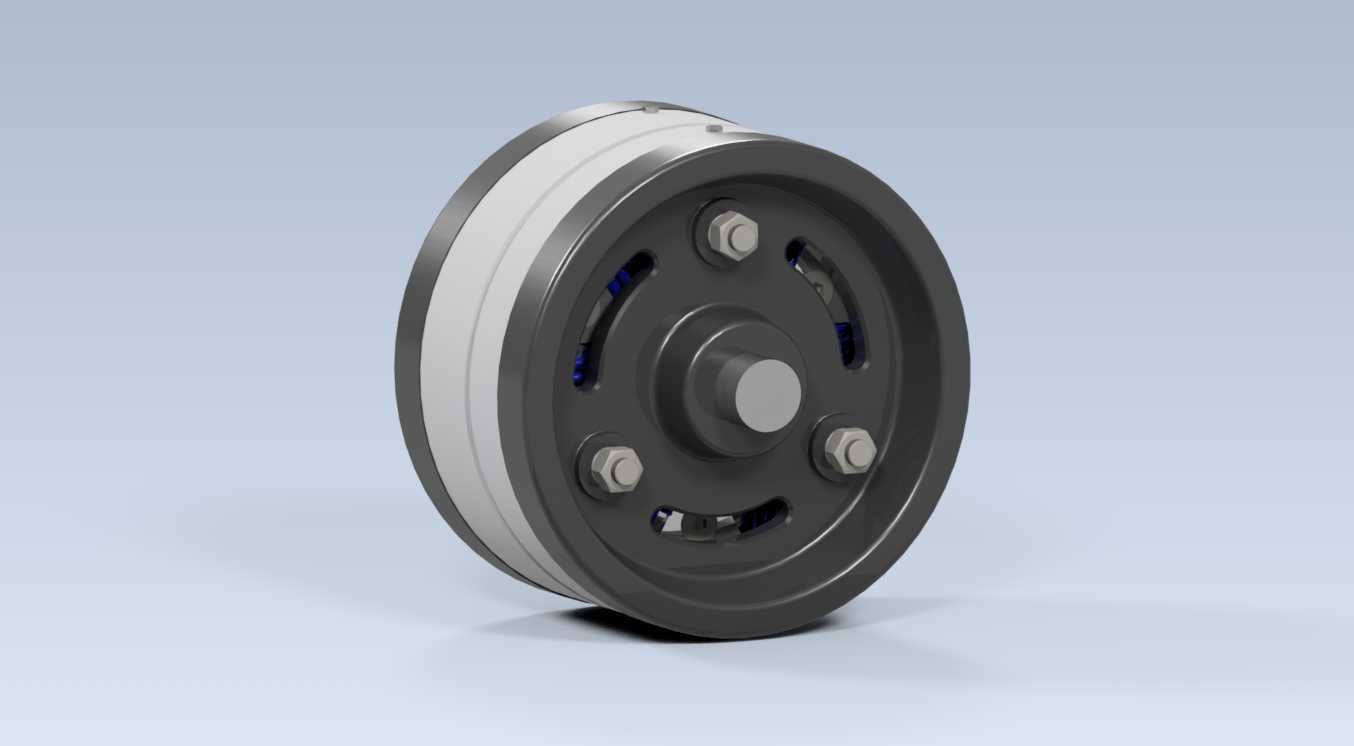

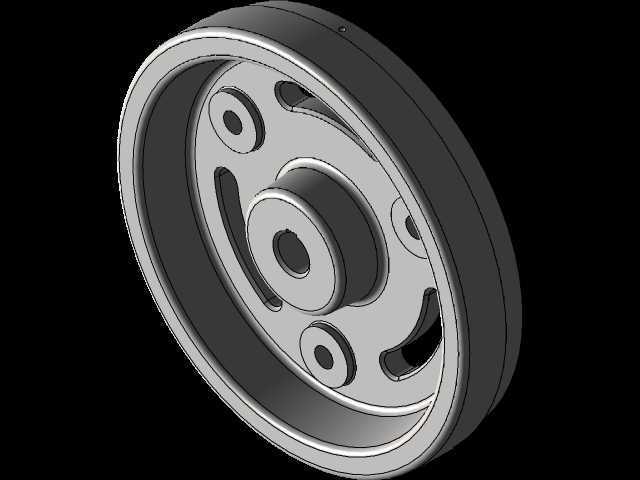

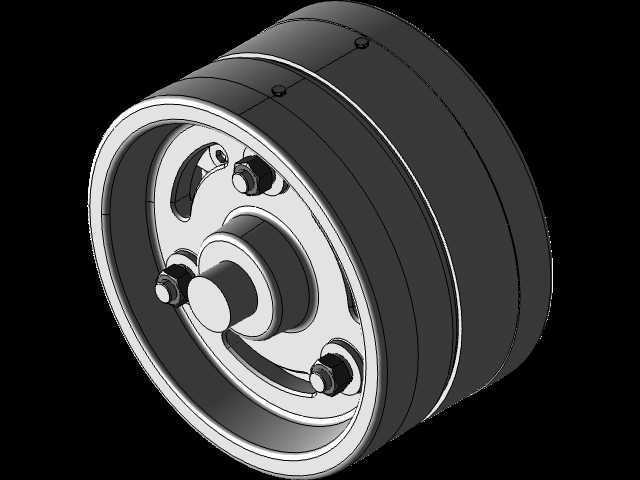

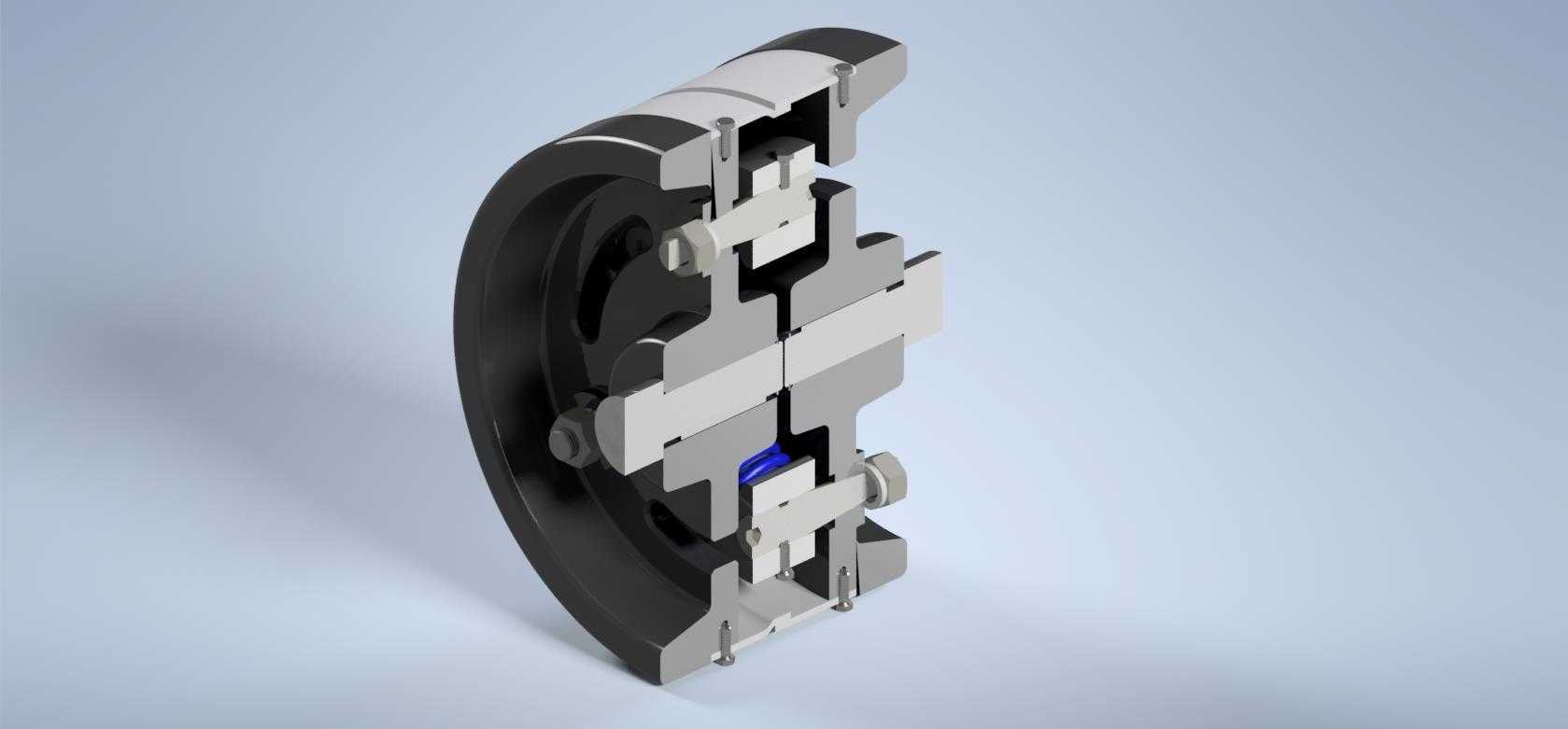

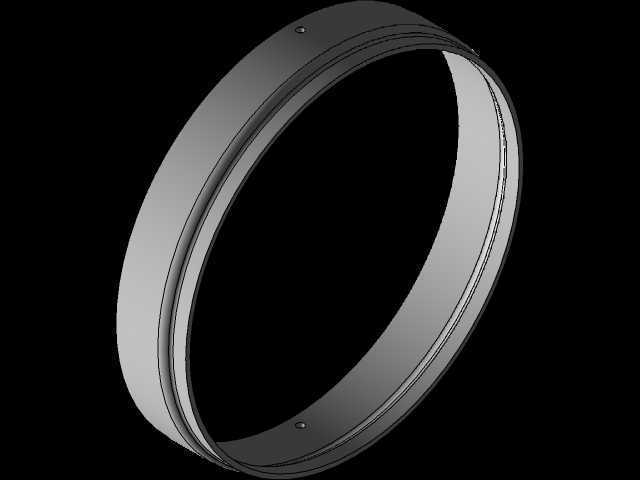

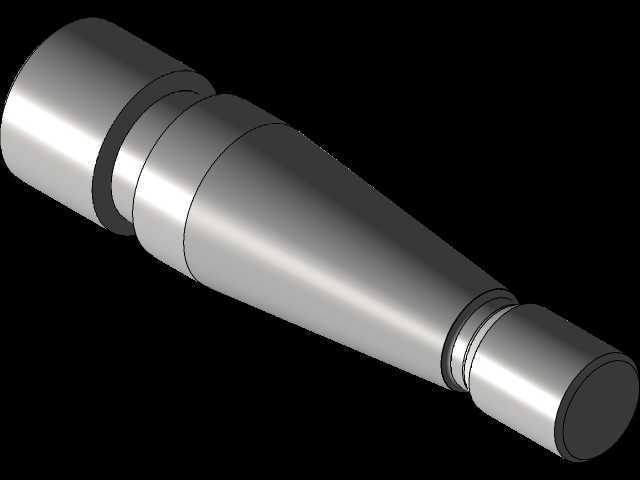

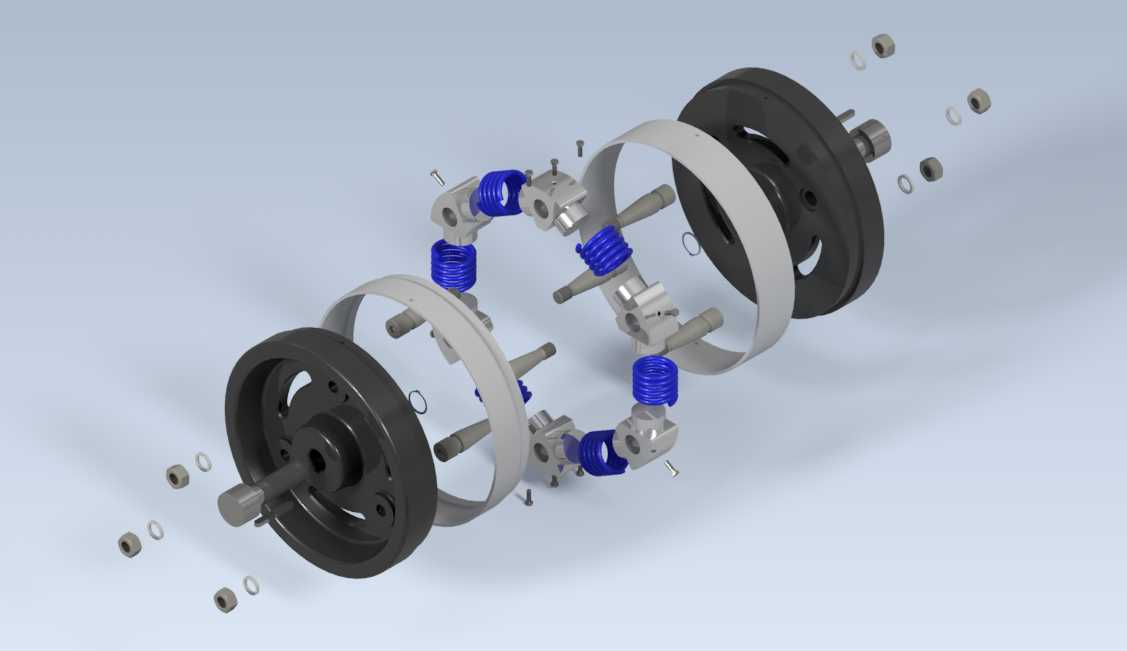

　　在结构设计思路上，这款离合器采用了轮式集成化布局，将主动轮毂、从动轮缘、弹簧施力组件、摩擦接触面全部集成在一个盘式结构单元内，外围的轮缘结构既作为从动件的扭矩输出载体，也可以直接作为带轮或者链轮的安装基体，不需要额外加装传动轮，进一步压缩了传动单元的轴向安装空间。端面的紧固螺栓采用圆周均布设计，既用于固定内部弹簧的定位座，也可以通过调整螺栓的旋入深度来微调弹簧的预紧力，从而改变离合器的接合扭矩阈值，适配不同功率等级的动力输入需求。中心的轴孔采用标准圆柱孔设计，可通过平键与输入轴连接，轴孔的轴向长度经过匹配计算，保证在传递额定扭矩时不会出现轴孔压溃或者键连接失效的问题。

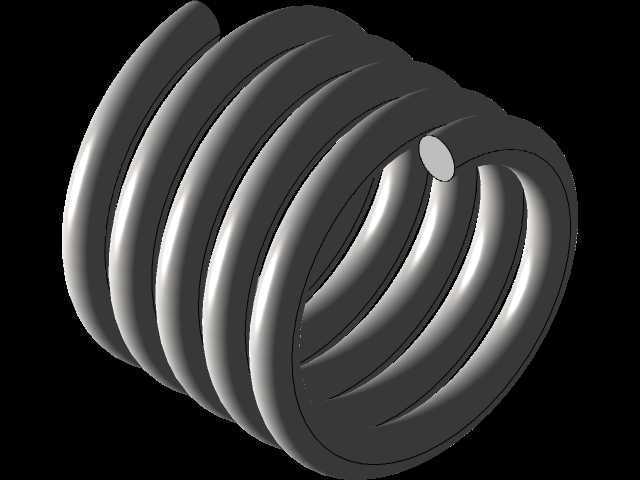

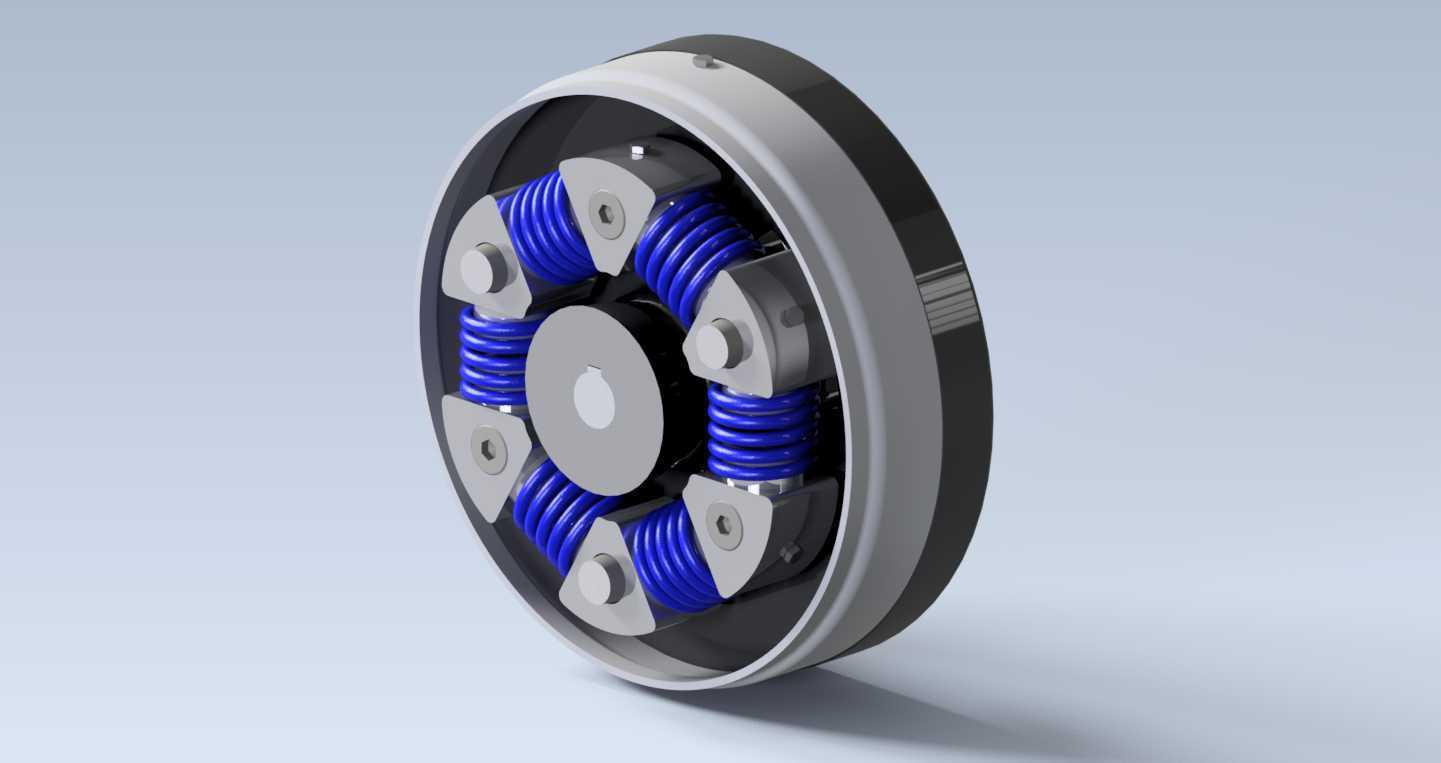

　　从安装边界尺寸来看，这款离合器的径向最大尺寸为轮缘的外圆直径，整体轴向厚度控制在较小范围内，安装时只需要保证主动轴与从动侧的安装基面同轴度在允许公差范围内，不需要额外预留过大的操作空间，外围轮缘的V型槽结构可以直接适配标准三角传动带，也可以根据使用需求更换为平带轮或者链轮结构，适配不同的传动链路布局。内部的弹簧采用圆周对称布置方式，保证施力均匀，避免接合过程中出现偏磨导致的摩擦面接触不良问题，摩擦面的材料配对经过匹配，既有足够的摩擦系数保证扭矩传递效率，也有合适的耐磨性能满足长期使用的磨损量要求，不会出现短时间内过度磨损导致的扭矩传递失效。

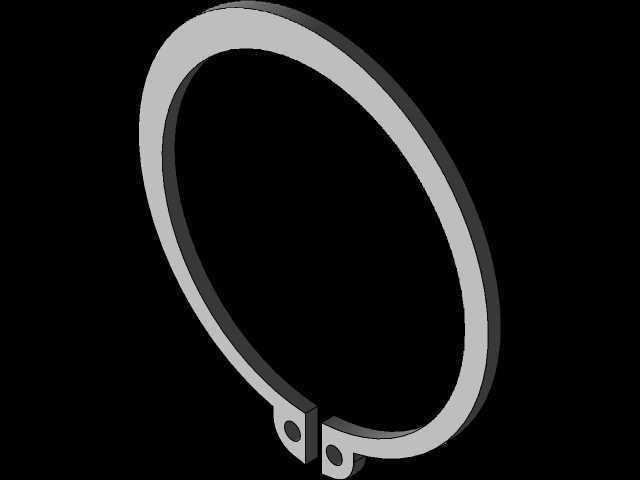

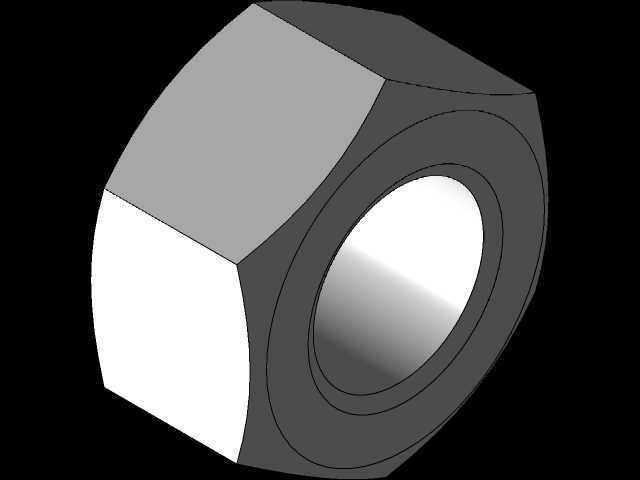

　　在实际选型适配过程中，需要重点关注离合器的额定传递扭矩与动力源的输出扭矩匹配，弹簧预紧力的调整需要保证在额定工作转速下能够可靠传递扭矩，同时在过载时能够出现轻微打滑，起到保护后端传动零件的作用。安装时要注意轴端的固定方式，采用轴端挡圈或者圆螺母对离合器进行轴向定位，避免运转过程中出现轴向窜动影响弹簧的施力状态，日常维护只需要定期检查端面螺栓的紧固状态，观察摩擦面的磨损情况，不需要复杂的拆解保养，相比其他结构的离合器，在中小功率场景下的使用性价比更高。

　　这款结构的设计没有采用冗余的复杂机构，所有零件都服务于动力接合与分离的核心功能，零件的加工工艺性较好，轮毂、轮缘类零件可以采用常规的车削加工完成，弹簧、螺栓、键等都是标准件，不需要定制特殊规格的零件，生产制造成本较低，适合批量配套在小型机电设备上使用。在建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，轴孔配合采用过渡配合保证连接可靠性，螺栓连接孔采用间隙配合方便装配，弹簧的工作行程经过运动仿真验证，保证在接合与分离的全行程内不会出现卡滞或者弹簧过压失效的问题，摩擦面的接触面积经过计算，能够满足额定扭矩下的压强要求，避免摩擦面过早磨损。
