SK40/HSK63磨床用刀具安装固定支架

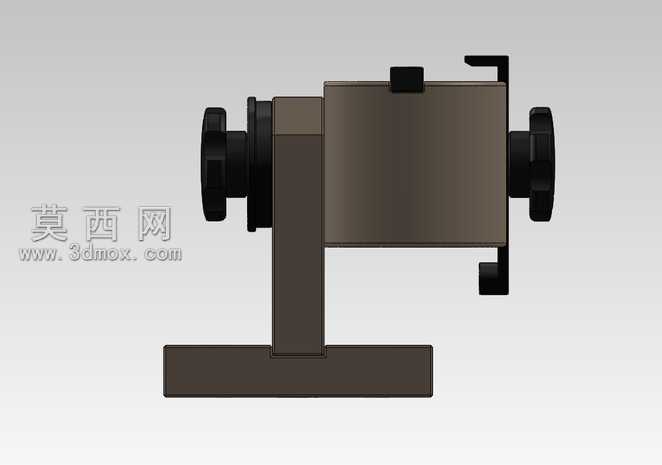

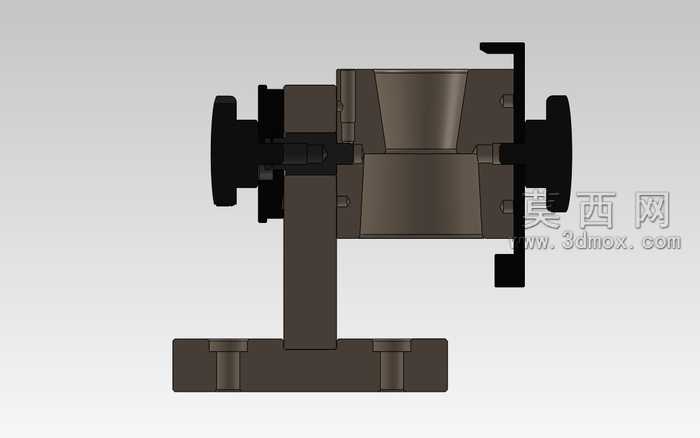

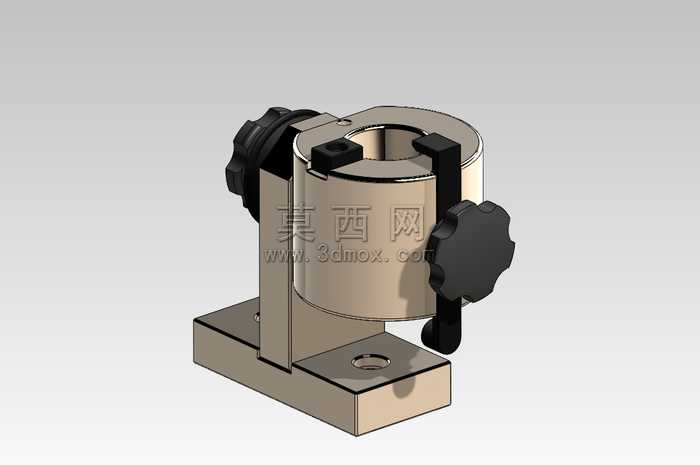

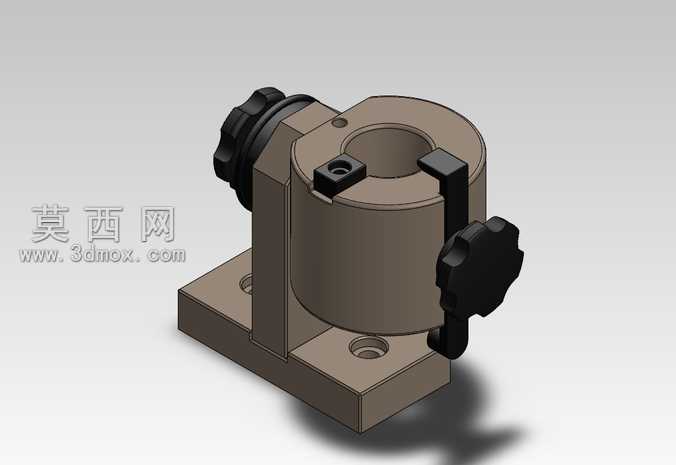

该模型为适配SK40与HSK63接口的磨床刀具安装支架，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工工装的装配公差要求，对各配合面的尺寸精度进行了参数化约束，确保后续生产加工时的尺寸可追溯性。模型结构分为底部安装基座、垂直支撑立柱、双侧刀具夹持座三个核心部分，底部基座为长条形平板结构，预留了标准安装孔位，可直接固定在磨床工作台面，保证支架整体的安装稳定性；垂直支撑立柱采用变截面加强结构，在保证支撑强度的同时尽可能降低整体重量，减少对磨床工作台的负载；双侧夹持座分别适配SK40与HSK63两种标准刀具接口，夹持部位设计有定位卡槽与锁紧结构，可实现刀具的快速装夹与高精度定位，避免磨削加工过程中刀具出现窜动。渲染阶段采用金属哑光材质模拟实际工装的铸铁表面质感，对夹持配合面做了高亮金属处理，区分加工面与非加工面的视觉差异，同时添加了环境光遮蔽效果，清晰展现各部件的装配层级与结构衔接关系。设计过程中充分考虑了磨床加工的实际工况，对支架的受力薄弱部位做了加厚加强处理，通过有限元模拟验证了结构刚性，确保在高速磨削作业时支架不会产生形变影响加工精度，同时兼顾了操作人员的装夹操作空间，双侧布局的设计可同时备用两种接口的刀具，减少换刀等待时间，提升磨削加工的整体作业效率。
