伸缩式集水装置结构设计方案

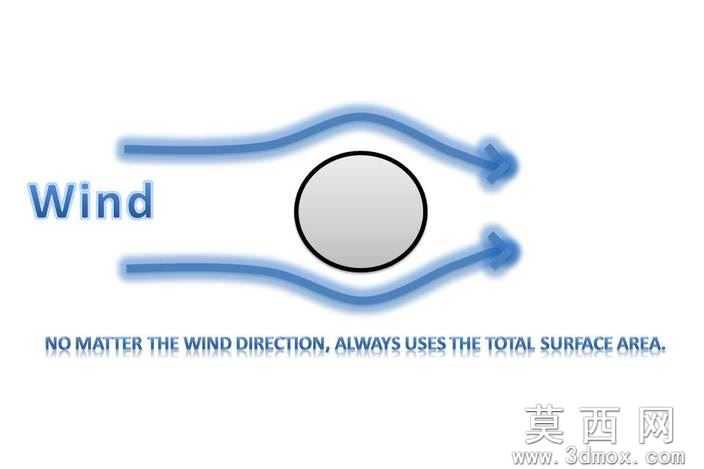

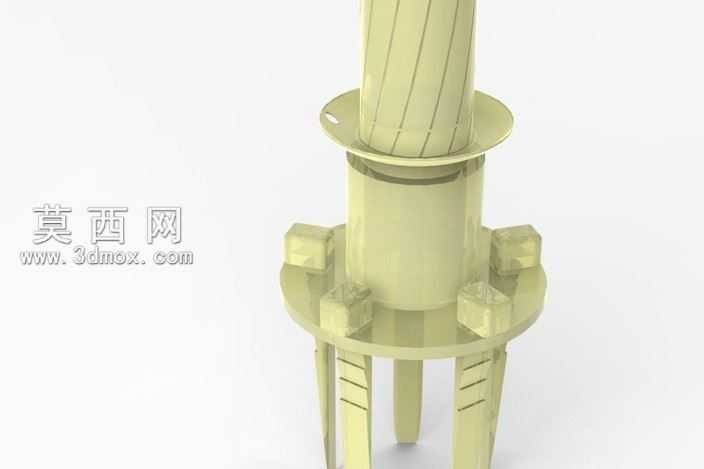

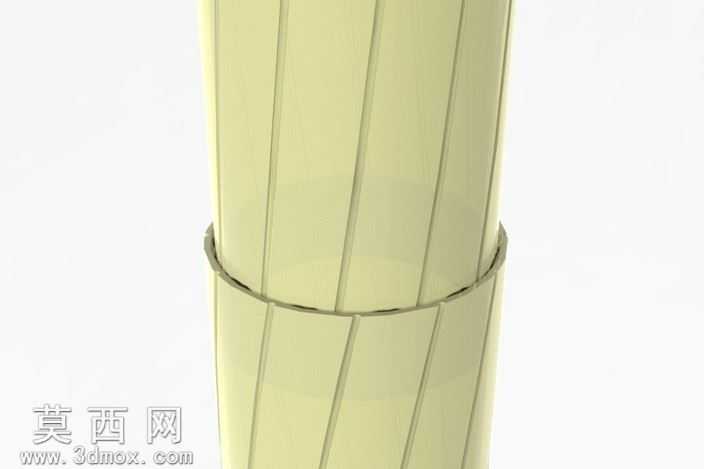

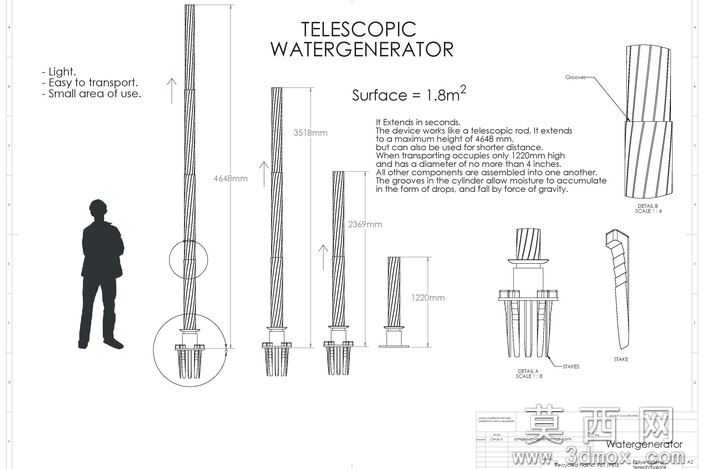

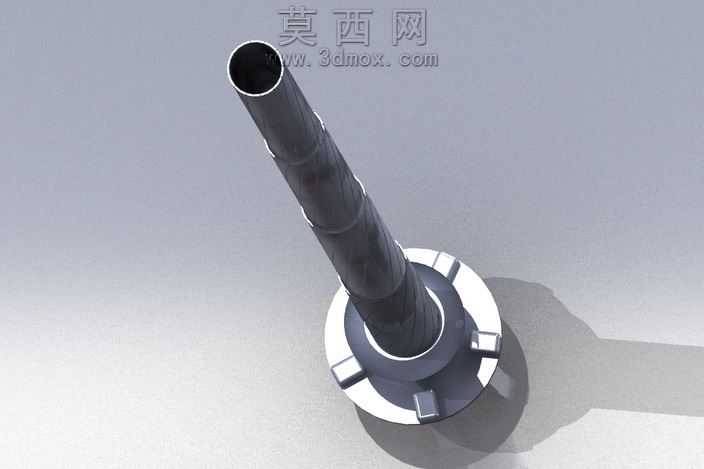

本作品为伸缩式集水装置的三维结构设计，建模阶段采用参数化建模逻辑完成全零件的尺寸关联，将装置的伸缩行程、收纳尺寸、展开工作尺寸等核心参数绑定至全局变量，便于后续根据使用场景调整规格。整体结构以多级同轴嵌套的伸缩杆作为主体承载结构，每级杆身表面设计有连续的螺旋导水槽，建模时通过扫描特征完成槽体的一体化成型，保证槽道的顺滑度无拼接棱角，避免积水残留。底部基座设计为多爪式地插结构，通过阵列特征完成插爪的均匀排布，插爪根部做圆弧过渡强化结构强度，建模时对插爪的入土角度做了运动仿真验证，保证插入土壤后装置的整体稳定性。装置展开后最大高度可达4648毫米，收纳状态高度仅为1220毫米，直径控制在4英寸以内，建模过程中对各级伸缩杆的配合间隙做了精确设定，既保证伸缩动作的顺畅无卡顿，又避免间隙过大导致的结构晃动。集水功能的实现依托杆身表面的冷凝效应，导水槽的螺旋角度经过反复调整，能够引导冷凝形成的水滴在重力作用下沿槽道顺畅汇集至底部集水区域，建模时对槽道的截面形状做了多组对比优化，最终采用内凹圆弧截面，最大化提升水滴的导流效率。渲染阶段针对杆身采用哑光金属材质，还原户外设备的耐磨质感，基座部分采用工程塑料材质，突出轻量化与抗腐蚀特性，整体渲染效果搭配尺寸标注线，清晰展示各部分的结构比例与装配关系。设计思路围绕便携性与实用性展开，在保证集水面积达到1.8平方米的前提下，最大化压缩收纳体积，满足户外运输、快速部署的使用需求，所有装配结构均做了干涉检查，确保各部件伸缩动作无碰撞，装配关系合理可靠。
