KTM越野摩托单冲击底部连接构件

　　该构件为越野摩托车单冲击后悬架系统的底部连接组件，直接适配KTM 2013款450 SMR车型的后减震安装布局，属于后悬架传力路径上的核心承载件。在越野摩托行驶过程中，后轮受到的地面冲击载荷会先通过摇臂传递至该构件，再经其传导至后减震器，完成冲击能量的缓冲与耗散，是连接后摇臂与减震器下端的关键受力部件，直接决定后悬架的动作响应精度与载荷传递可靠性。

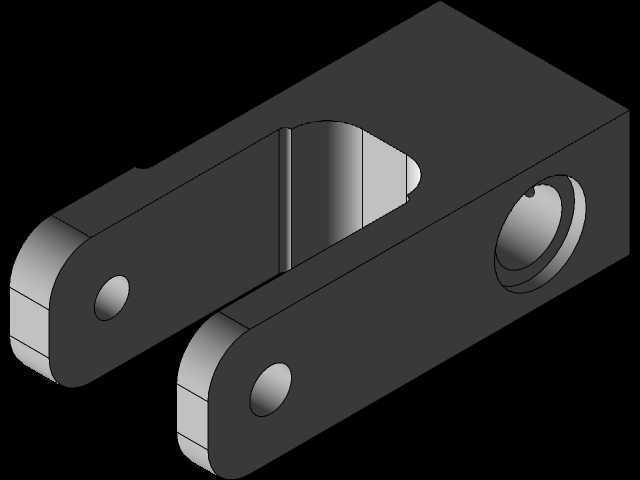

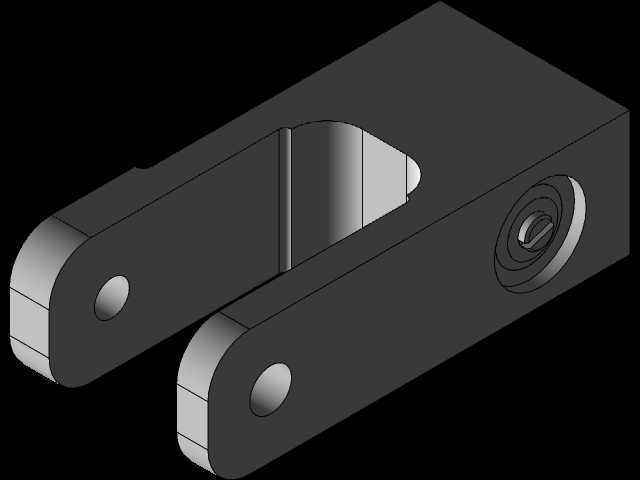

　　从功能特性来看，该构件采用双侧板夹装式结构设计，两块平行布置的安装板通过中部的连接段形成刚性整体，两端分别设置同轴的销孔结构：一端的销孔用于与后摇臂的安装支座铰接，作为构件摆动的旋转支点；另一端的销孔用于连接后减震器的下端吊耳，承接减震器的阻尼反作用力。中部的镂空槽结构并非减重设计的冗余处理，而是为了给减震器下端的连接头、锁紧螺母以及摆动过程中的运动轨迹预留足够的避让空间，避免悬架全行程压缩、回弹过程中出现构件与减震器本体的运动干涉，同时也能减少构件在泥水、砂石环境下的积料概率，降低越野行驶中异物卡滞悬架动作的风险。

　　设计层面上，该构件的两个铰接孔位的中心距是核心尺寸参数，直接决定后悬架的杠杆比，进而影响整车后减震的阻尼匹配、弹簧刚度选型以及后轮的行程范围，建模过程中需要严格保证两个销孔的同轴度以及双侧板的平行度，否则会出现安装后铰接销卡滞、悬架动作偏磨的问题。构件的板材厚度经过载荷校核，能够承受越野飞坡落地时的瞬时冲击载荷，边缘处的圆角过渡处理是为了降低应力集中系数，避免长期交变载荷作用下出现疲劳裂纹，同时也能减少安装过程中对操作人员、相邻橡胶密封件的刮擦损伤。

　　从安装边界来看，该构件的整体外轮廓尺寸完全适配450 SMR车型后摇臂的安装空间，双侧板的外侧间距与后摇臂安装座的内侧间隙匹配，安装后不会出现横向窜动；铰接销孔的内径与原厂标配的铰接销外径采用间隙配合，既能保证铰接转动的灵活性，又不会因间隙过大产生悬架异响。构件的安装无需对原车结构做任何改装，直接替换原厂对应部件即可完成装配，装配时需要保证铰接销的锁紧扭矩符合原厂规范，同时在销孔与铰接销的配合面涂抹适量润滑脂，减少长期使用过程中的磨损量。

　　在实际越野工况下，该构件会持续暴露在泥水、砂石、扬尘的环境中，因此其结构设计上没有多余的凹陷死角，日常清洗维护时可以直接冲掉附着的泥污，不会出现泥沙积存导致的铰接部位磨损加速问题。构件的整体造型完全服从功能需求，没有多余的装饰性结构，所有的曲面、切边、开孔都有明确的工程作用：中部的弧形避让面完全贴合减震器下端在最大压缩行程时的外轮廓，两端销孔的凸台结构是为了增加铰接部位的接触面积，降低单位面积的承压载荷，延长铰接衬套的使用寿命。

　　对于三维建模从业者而言，构建该模型时需要重点关注双侧板的对称度、铰接孔的位置度以及中部避让曲面的轮廓精度，这些尺寸直接影响模型后续用于结构仿真、改装设计时的参考价值；对于摩托车维修、改装的选型人员来说，该构件的孔位中心距、板材厚度、安装间隙是判断替换件适配性的核心指标，需要与原厂件参数完全一致才能保证悬架系统的原有性能不发生改变。
