运动相机防护外壳三维结构设计模型

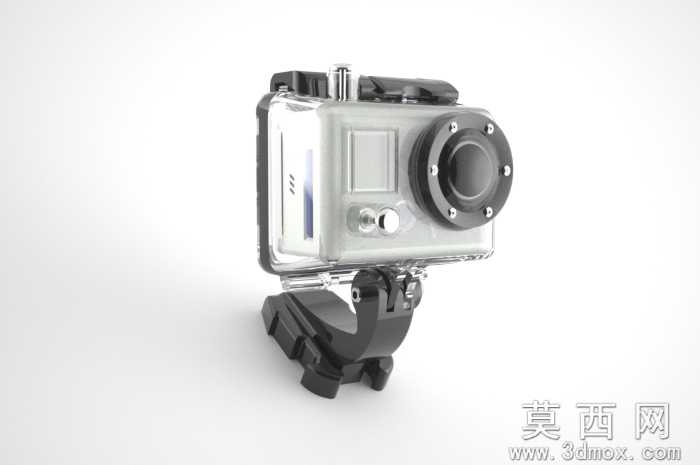

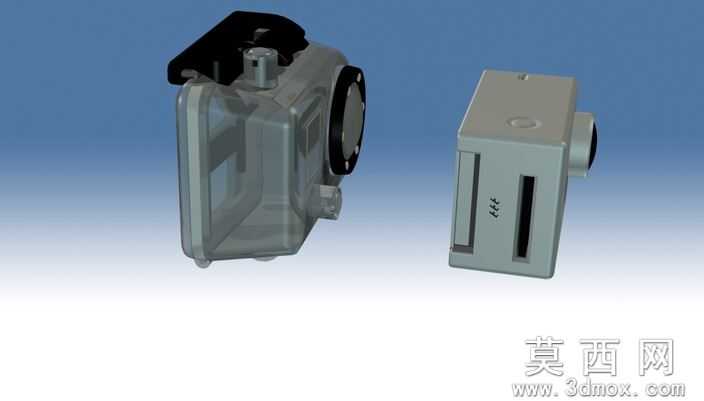

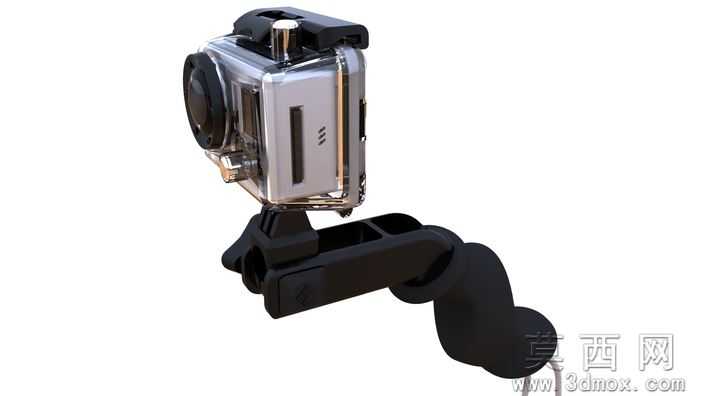

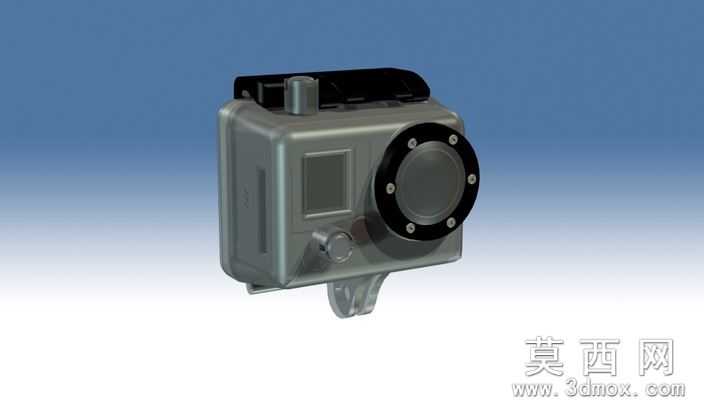

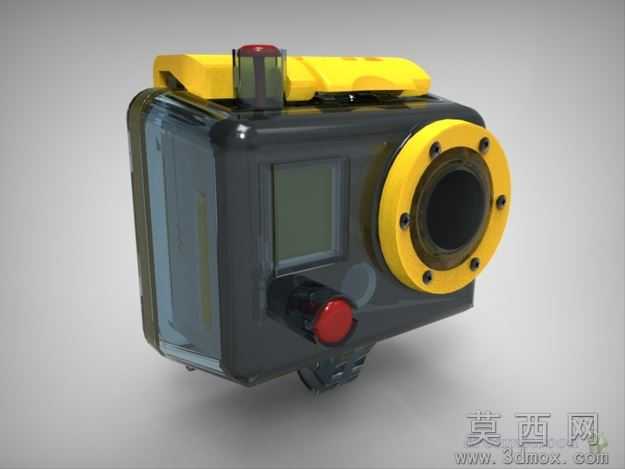

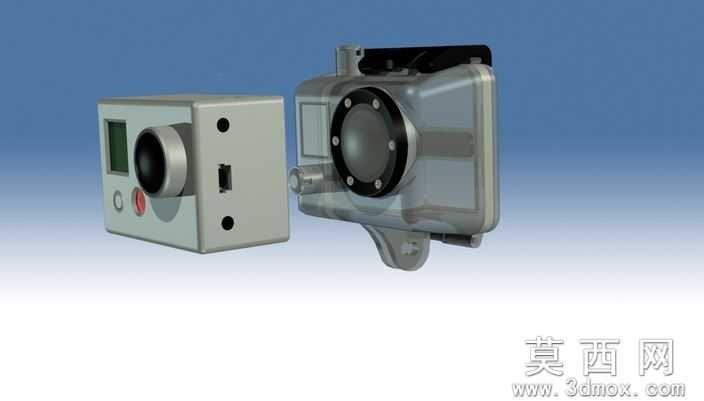

本模型为运动相机防护外壳的三维结构设计，建模阶段首先完成整体外观轮廓的草绘定位，依据运动相机的实际安装尺寸确定壳体长宽高基准参数，先构建主体密封腔体的基础实体，再依次拆分出镜头防护圈、顶部功能按键区、侧边操作旋钮、底部安装支架等独立结构特征，建模过程中对镜头安装位的同轴度、按键的活动间隙、壳体合模的密封止口都做了精准的参数约束，确保各部件装配无干涉。参数设计上严格匹配通用运动相机的适配尺寸，镜头防护圈预留标准滤镜安装螺纹位，顶部按键的按压行程设置为1.2mm保证操作手感，底部安装支架兼容通用运动相机的快装接口规格，壳体壁厚统一设置为2.5mm兼顾防护强度与轻量化需求，密封槽宽度预留1.8mm可适配标准防水胶圈实现IP68级防水结构基础。渲染材质部分，主体壳体采用哑光磨砂硬质工程塑料材质，还原户外防护配件的耐磨质感，镜头圈做黑色亮面烤漆材质处理，顶部按键区域采用软胶防滑材质，侧边旋钮添加金属拉丝质感细节，背景采用渐变蓝白过渡的影棚渲染环境，突出产品的工业设计质感，各部件材质区分清晰可直观分辨不同结构的功能属性。结构原理上，该防护壳采用上下扣合的密封结构，通过镜头圈的螺丝锁紧实现上下壳体的压合密封，顶部按键采用一体式软胶包覆设计避免开孔进水，侧边旋钮通过轴封结构实现旋转操作的同时保证腔体密封，底部支架为一体成型的铰接结构可实现多角度拍摄调节，壳体侧面预留的小屏幕视窗采用高透PC材质保证参数查看清晰度。软件兼容方面，模型原生基于SolidWorks搭建完成，同时导出了通用3ds格式与stp中间格式，可兼容IronCAD等主流三维设计软件打开编辑，不同格式文件保留完整的装配结构与特征参数，方便不同软件使用场景的设计师直接调用修改。研发教学应用层面，该模型可作为数码产品防护结构设计的教学案例，帮助学习者掌握密封壳体的参数化建模方法、防水结构的设计要点，也可作为运动相机周边配件研发的参考原型，用于衍生防护壳、外接支架等配件的二次开发设计，同时也适合三维建模初学者练习实体建模、装配约束、材质渲染的全流程操作。
