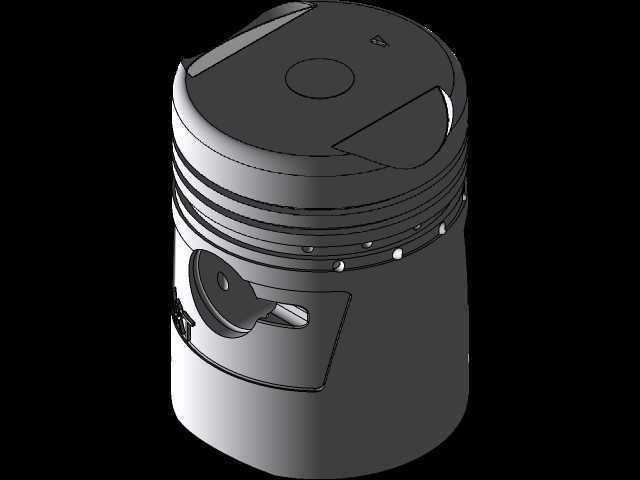

本田SS50z摩托车发动机活塞结构设计

　　在小排量卧式单缸汽油机的运维与改装场景中，活塞作为直接承接燃烧爆发力、完成往复运动向旋转运动转换的核心部件，其结构合理性直接决定了发动机的压缩比稳定性、动力输出平顺性与整机使用寿命。这款适配本田SS50z机型的活塞，针对原厂50cc排量级两冲程发动机的工作特性做了结构匹配，完全贴合原厂缸体的安装边界，可直接用于原厂机型的配件替换，也能作为小排量发动机改装、教学建模的参考样件。

　　从实际功能实现逻辑来看，活塞顶部的凹坑造型完全对应原厂燃烧室的压缩比设计，两冲程发动机的活塞顶部需要同时承担扫气导流的作用，这款活塞顶部的切角造型精准匹配缸体上的扫气口、排气口开合时序，在活塞上行压缩、下行排气扫气的往复过程中，不会出现气口遮挡错位导致的扫气效率下降问题，能保证混合气在燃烧室内的填充效率符合原厂设计指标，避免出现压缩比异常导致的爆震、动力不足问题。活塞头部的三道环槽结构，分别对应两道气环与一道油环的安装位，环槽的加工精度直接决定了活塞与缸壁之间的密封性能，建模过程中严格还原了环槽的深度、宽度与侧隙参数，气环槽的侧隙控制在合理区间，既保证环组在高温工作状态下有足够的热膨胀余量，不会出现卡环故障，也能避免侧隙过大导致的燃气下窜、机油上烧问题。

　　活塞销座的位置设计经过重心配平，活塞销孔的轴线与活塞轴线存在微小的偏心量，这个偏心设计是为了缓解活塞在上下止点换向时对缸壁的敲击噪音，也就是业内常说的活塞敲缸问题，建模时完整还原了这个偏心参数，同时销座内部的加强筋结构从销座位置一直延伸到活塞裙部上端，能把燃烧爆发时作用在活塞顶部的冲击力均匀分散到整个裙部，避免销座位置出现应力集中导致的开裂故障。活塞裙部的型线设计采用了中凸变椭圆结构，常温状态下裙部截面不是正圆形，而是沿着活塞销轴线方向短、垂直销轴线方向长的椭圆形，工作状态下活塞受热膨胀后，裙部会逐渐趋近正圆，既能保证活塞在缸筒内的导向精度，避免出现拉缸故障，也能减少裙部与缸壁之间的摩擦阻力，降低发动机运转的机械损耗。裙部下方的缺口结构是为了避让曲轴的平衡块，当活塞运行到下止点位置时，这个缺口能给旋转的曲轴平衡块留出足够的运动空间，避免活塞与运动件发生运动干涉，这个细节是小排量卧缸发动机活塞设计的关键要点，很多逆向建模的配件往往会忽略这个缺口的尺寸边界，容易出现运转时碰擦平衡块的故障。

　　从安装边界来看，这款活塞的外径完全匹配原厂SS50z的缸筒内径，活塞销孔的直径与原厂活塞销尺寸一致，活塞压缩高度也就是活塞销孔中心到活塞顶部的距离严格遵循原厂参数，安装后不会改变发动机的实际压缩比，也不会出现活塞顶碰气门、碰气缸盖的故障。环槽的轴向位置也与原厂活塞完全对齐，安装后活塞环的开口位置不会与缸体上的气口发生刮碰，能保证环组的使用寿命。整个活塞的重量配平也符合原厂动平衡要求，替换安装后不需要额外对活塞连杆组做动平衡校正，就能保证发动机运转的平顺性，不会出现高速状态下的异常震动。

　　在三维建模的过程中，这类小排量发动机活塞的建模难点主要集中在裙部中凸变椭圆型线的拟合、顶部凹坑与扫气切角的曲面过渡、环槽与销座位置的倒角处理上，很多新手建模时容易把活塞做成简单的圆柱体加环槽结构，忽略了热膨胀型线、偏心销座、避让缺口这些关键细节，做出来的模型只能用于外观展示，无法用于实际的结构验证、配件加工参考。这款模型完整还原了活塞所有的功能结构细节，每个曲面、每个倒角、每个尺寸边界都对应实际零件的加工要求，既可以作为内燃机结构教学的演示模型，也能作为配件逆向设计、改装方案验证的基础参考，对于从事小排量摩托车发动机设计、配件开发的结构工程师来说，能省去大量的基础测绘时间，直接在这个模型基础上做压缩比调整、裙部型线优化等改装设计迭代。
