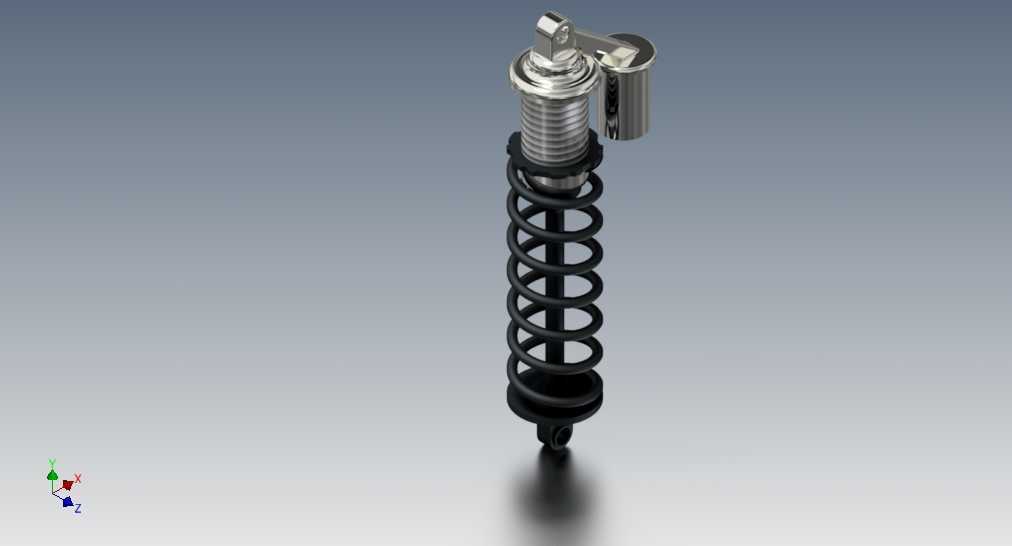

车辆悬架用螺旋弹簧液压减震结构

　　在乘用车辆、非道路作业机械的行走系统中，这类螺旋弹簧与阻尼筒集成的减震结构，是衔接车架与行走轮系的核心承载缓冲部件，日常作业中需要同时承担垂向载荷支撑、路面冲击衰减、行驶姿态稳定三类核心功能，区别于单纯的弹性承载元件，该结构通过阻尼介质的节流作用，将路面颠簸产生的往复冲击动能转化为热能耗散，避免弹性元件反复弹跳带来的行驶失控、部件疲劳损坏问题。从实际装车场景来看，这类结构的安装边界需要严格匹配轮系跳动行程，上端吊耳通过销轴与车架支座铰接，下端吊耳与转向节或下摆臂连接，整体安装轴线与轮系垂向跳动方向保持设定倾角，避免弹簧伸缩过程中出现侧向卡滞、偏磨问题；螺旋弹簧的有效圈数、钢丝直径、中径参数需要匹配额定轴载，

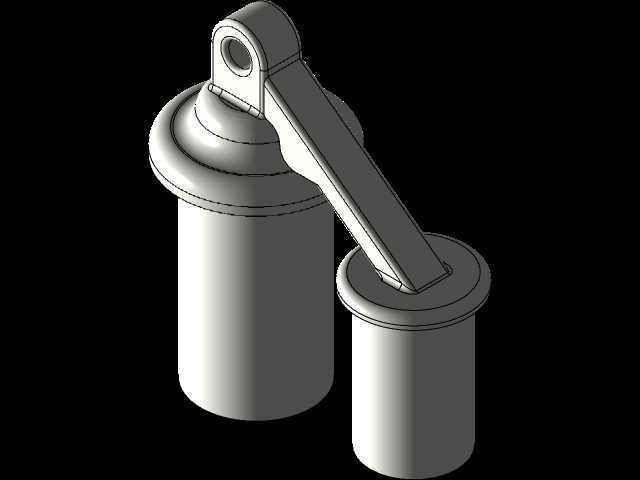

　　既要保证空载状态下有足够的支撑高度避免托底，也要保证满载状态下弹簧压缩余量充足，不会出现并圈冲击。设计过程中需要优先考虑阻尼阀系的匹配特性，压缩行程与复原行程的阻尼力需要做差异化设定：压缩行程阻尼力相对偏小，保证车轮碾过凸起路面时能快速收缩，避免冲击直接传递到车架；复原行程阻尼力偏大，控制弹簧回弹速度，避免车轮碾过凹陷后出现多余的往复弹跳，保证轮胎始终与路面保持足够的接触附着力。结构细节上，阻尼筒外置的储油腔用于容纳活塞杆伸缩带来的油液体积变化，同时承担散热作用，长时间连续颠簸工况下，阻尼油温度升高会带来粘度变化，储油腔的外置结构可以增大与空气的接触面积，延缓阻尼力热衰减速度；弹簧上下两端的支撑座需要做限位翻边结构，

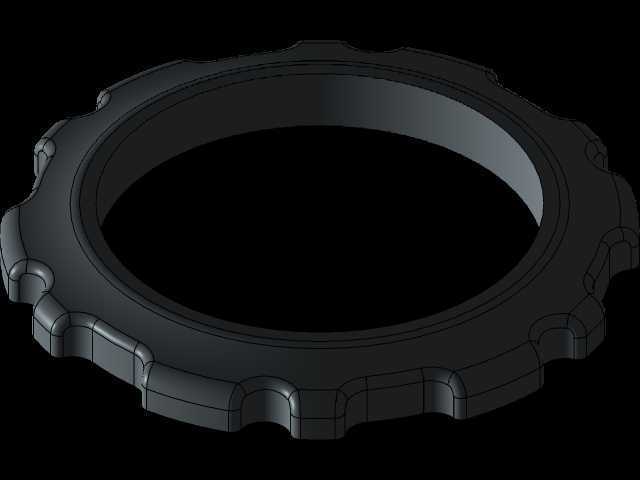

　　避免弹簧受侧向力时出现脱出问题，活塞杆表面的粗糙度、镀层硬度需要满足高频往复摩擦的耐磨要求，配合防尘套结构阻挡泥沙、水渍侵入密封件，延长油封使用寿命。从建模逻辑来看，这类结构的三维建模需要先明确安装点的硬点坐标，确定上下吊耳的中心距、铰接孔直径、安装面角度，再依次完成阻尼筒筒体、活塞杆、活塞阀组、储油腔、螺旋弹簧、上下支撑座、锁紧螺母的零件建模，螺旋弹簧的建模需要严格按照螺旋线参数生成，保证节距、旋向、端部并圈磨平结构与实际零件一致，装配过程中需要模拟弹簧的预压缩状态，匹配整车设计的静载高度，避免装配干涉；同时需要预留出轮系跳动到上下极限位置时的运动空间，验证减震器压缩到最短行程时弹簧不会并圈、活塞杆不会触底，

　　拉伸到最长行程时不会出现活塞杆脱出、弹簧超过自由长度的问题。在非道路作业机械、两轮代步车辆的改装与设计场景中，这类减震结构还可以通过调整弹簧刚度、更换不同阻尼系数的阀片，适配不同的载重需求与路况特性，比如重载作业场景需要更换更高刚度的弹簧，同时调大复原阻尼，避免重载情况下悬架打底；铺装路面行驶场景可以适当降低阻尼力，提升乘坐舒适性。结构设计时还需要考虑维护便利性，阻尼筒的油封、导向套属于易损件，建模时需要保证这些部件的拆装空间充足，不需要额外拆解周边轮系部件即可完成更换，降低后期维护成本。
