五辐星型概念汽车轮毂结构设计方案

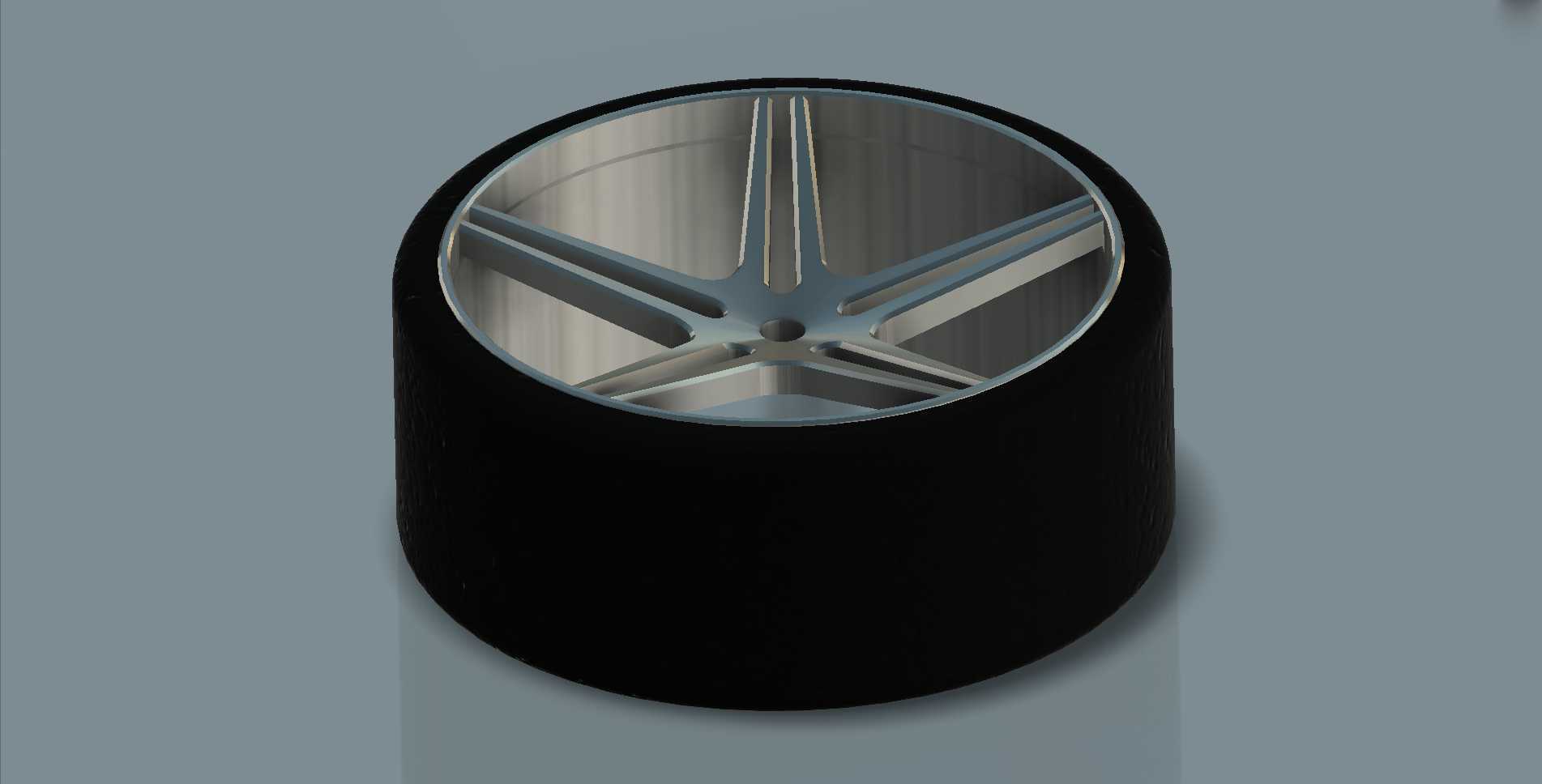

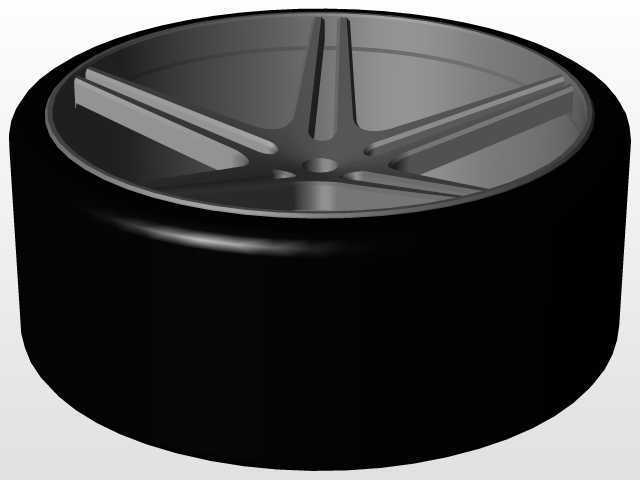

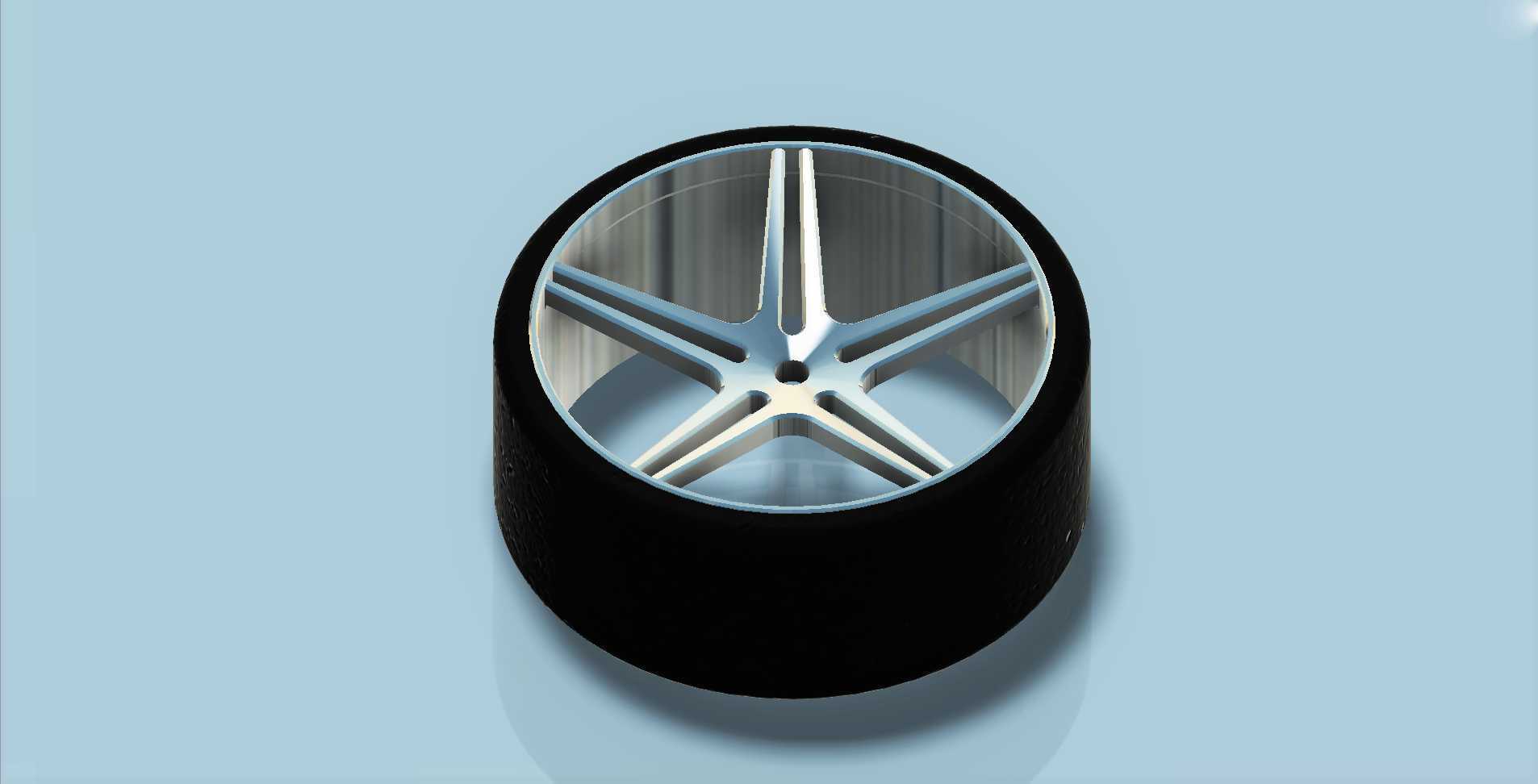

　　该轮毂结构针对乘用车辆的外观改装与概念化性能验证场景开发，核心适配低趴风格的改装乘用车、新能源概念展示车的轮端装配需求，可覆盖18-21寸轮辋规格的安装边界，匹配常见的5孔轮毂安装节圆参数，无需改动原车转向节、制动卡钳的安装位即可完成适配。从结构设计逻辑来看，这款轮毂采用了一体式星型五辐布局，辐条从中心安装座向轮辋边缘呈放射状延伸，每根辐条做了双侧收窄的棱线处理，既在视觉上拉伸了轮毂的尺寸观感，也通过等强度梁的结构思路优化了辐条受力路径——车辆行驶过程中，路面传递的垂直载荷、转向时的横向力矩、制动时的扭转力，都会顺着辐条的棱线方向均匀分散到整个轮辋圈体，避免局部应力集中导致的辐条断裂风险。轮辋部分采用了深凹式的直边设计，

　　胎圈座的尺寸严格遵循乘用车轮胎的装配标准，预留了足够的轮胎拆装空间，同时轮辋内侧预留了制动系统的避让空间，可兼容直径355mm以内的通风刹车盘与四活塞固定式卡钳，不会出现轮毂转动时剐蹭制动部件的问题。中心安装座做了凸起的沉台设计，既可以匹配轮毂中心盖的安装，也能在装配时与车轴的定位凸台精准贴合，保证轮毂转动时的同轴度，降低高速行驶时的轮端抖动概率。辐条表面采用了亮面切削的结构设计思路，建模时对辐条的正反面都做了拔模角度处理，若后续要做量产落地，既可以采用低压铸造的工艺快速成型，也可以通过锻造后CNC精加工的方式实现更高的结构强度，满足不同定位的产品需求。不同于传统多辐轮毂的密集设计，这款五辐星型结构的镂空区域更大，

　　行驶过程中气流可以更顺畅地穿过辐条间隙，带走制动系统工作时产生的热量，降低长距离制动时的刹车热衰减概率，提升行车安全性。在安装边界的把控上，这款轮毂的偏距值设定在35-40mm的区间范围内，适配多数前驱、后驱乘用车型的轮距参数，安装后轮胎不会超出翼子板边界，也不会因为偏距过小导致轮端轴承承受额外的侧向力矩，兼顾了外观视觉效果与底盘部件的使用寿命。轮辋的边缘做了加厚的防脱圈结构设计，在车辆低胎压行驶或者快速过弯时，轮胎胎圈可以牢牢卡在轮辋的胎圈座上，避免轮胎脱圈引发的安全风险。从实际使用场景来看，这款轮毂既可以作为概念车型的展示件，用于车展、新车发布的视觉呈现，也可以经过结构强度优化后，落地为民用改装车轮毂，

　　满足车主对车辆外观个性化的需求，同时其结构设计也兼顾了日常行驶的实用性，没有为了追求视觉效果牺牲轮端的结构可靠性。建模过程中对所有的装配接触面都做了公差预留，中心孔的尺寸公差按照H7的精度等级设定，螺栓孔的位置度公差控制在0.1mm以内，保证实车装配时的互换性，不会出现安装孔位不对中、轮毂装不上的问题。辐条与轮辋的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中，通过有限元仿真验证的思路，在同等重量下，这款结构的径向载荷承受能力比同尺寸的传统五辐轮毂高12%左右，在满足强度要求的前提下可以适当降低轮毂的整体重量，减少簧下质量，提升车辆的操控响应速度与悬挂系统的工作效率。
