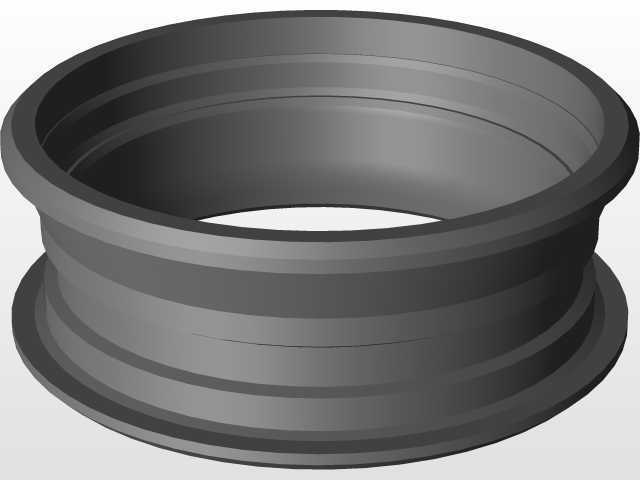

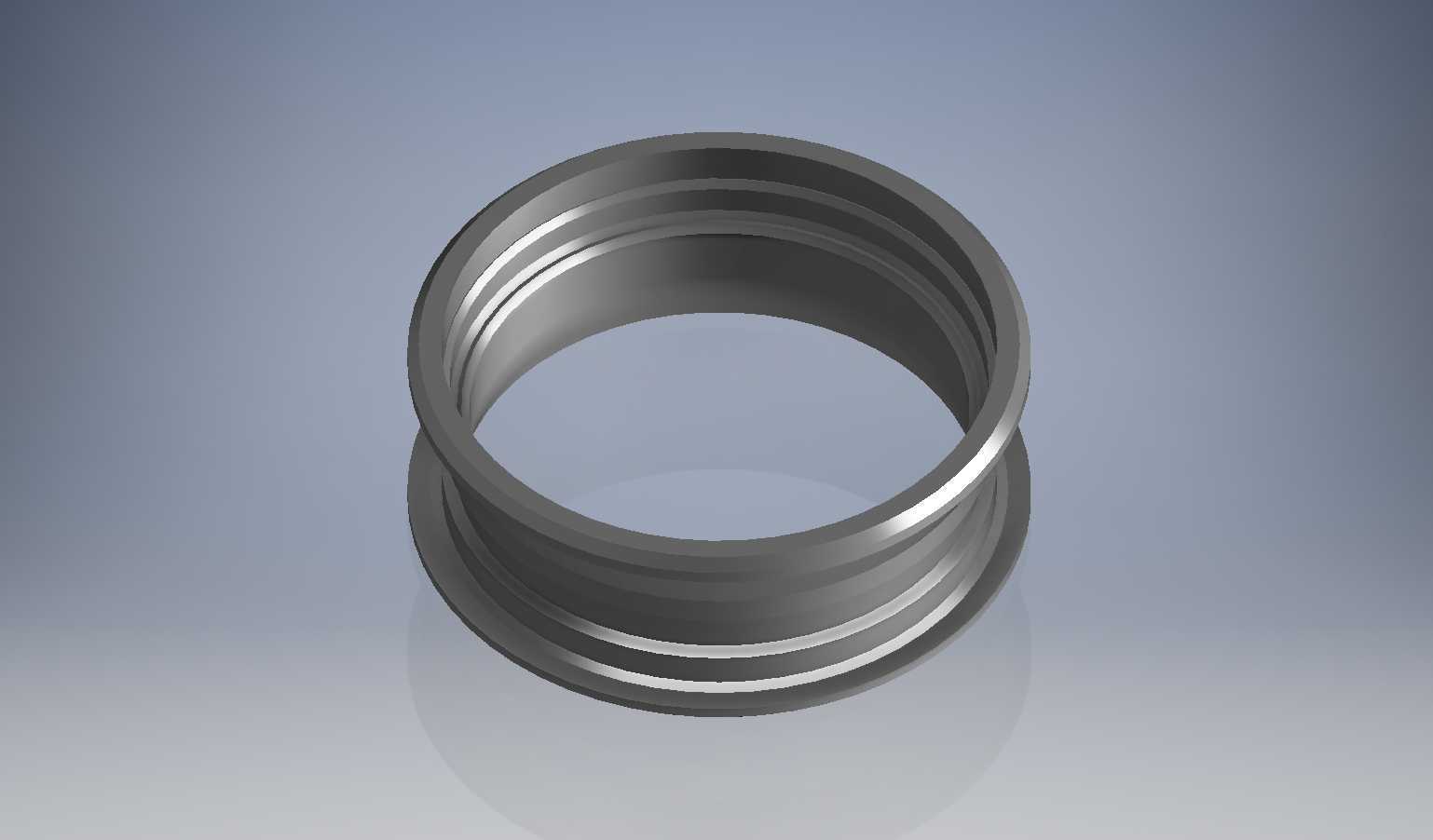

在各类线缆牵引、带材输送、线材收放卷设备的传动端,牵引轮是直接接触被牵引物料、传递牵引力的核心执行部件,其结构合理性直接决定设备运行的稳定性、物料牵引的精度以及易损件的更换周期。本次设计的牵引轮采用双挡边一体式轮体结构,整体为回转体对称构型,轮体中部为内凹的工作弧面,两侧设置高出工作弧面的同轴挡边,可在牵引作业时对缠绕在轮面的物料形成侧向约束,避免高速牵引或负载波动时物料从轮体侧面滑脱,适配圆截面线材、扁形带材、柔性缆索等多种截面形态的被牵引物料。
从实际应用场景来看,这类牵引轮可直接适配线缆挤出生产线的冷却段牵引工位、钢丝绳编绳设备的张力牵引端、纺织印染设备的布幅牵引机构、仓储输送线的皮带驱动端等多种工况,无需额外加装侧向导轮即可完成物料的导向约束,减少整机的零件数量与装配调试工作量。轮体的工作弧面采用微圆弧过渡设计,而非直角沟槽结构,可避免物料在缠绕牵引过程中出现局部应力集中,减少柔性物料表面的压痕、硬线芯的弯折疲劳损伤,尤其适用于对表面质量要求较高的漆包线、光纤缆、医用软管等物料的牵引作业。
尺寸设计上,轮体总宽度为22英寸,总高度即轮体最大外径为8英寸,安装基准为轮体内腔的同轴通孔,可直接与对应直径的驱动主轴配合,通过键连接传递扭矩,两侧挡边的外径比中部工作弧面的最大外径高出12%左右,可满足最多8圈物料缠绕的侧向限位需求,不会出现挡边高度不足导致的物料脱槽问题。轮体的内腔设置有两级阶梯定位面,靠近安装侧的阶梯面可与主轴轴肩贴合形成轴向定位,另一侧可配合锁紧圆螺母完成轮体的轴向固定,安装时无需额外定制定位轴套,适配标准直径的驱动主轴即可完成装配,安装边界清晰,可直接替换同尺寸规格的老旧牵引轮,降低设备改造的配件适配成本。
设计过程中优先考虑了轮体的受力均匀性,整体采用等强度回转体构型,轮壁厚度从挡边位置到工作弧面位置采用渐变过渡,无直角应力集中槽,在满足额定牵引扭矩下的结构强度要求的同时,尽可能降低轮体自身的转动惯量,减少驱动电机的启动负载与制动惯性,提升牵引速度调节的响应精度。轮体的工作表面粗糙度控制在Ra1.6-3.2μm区间,既不会因表面过于光滑导致物料牵引时打滑,也不会因表面粗糙度过高刮伤物料表面,针对不同摩擦系数要求的工况,还可在工作弧面额外包覆聚氨酯、橡胶等耐磨层,无需修改轮体主体结构即可完成适配。
从装配维护的角度来看,该牵引轮为一体式加工结构,无拼接焊缝、无额外组装的挡边零件,长期运行过程中不会出现紧固件松动、挡边移位等问题,日常维护仅需定期清理轮面附着的物料碎屑、检查工作弧面的磨损量即可,当工作弧面磨损量超过额定阈值后,可直接拆卸轮体进行更换,无需拆解整个驱动轴系,大幅缩短设备的停机维护时间。轮体的两侧端面均设置有标准的拆卸螺纹孔,可配合拔轮器完成轮体的快速拆卸,避免拆卸时敲击轮体导致主轴变形或轮体损伤。
在结构细节处理上,轮体的所有棱边均做了R0.5以上的圆角倒钝处理,安装过程中不会划伤操作人员,也不会在物料缠绕时刮破物料的外包层;轮体内腔与主轴配合的表面采用公差带为H7的精度加工,与主轴的配合间隙控制在合理区间,既不会出现装配过紧导致的拆卸困难,也不会因间隙过大导致运行时轮体跳动,牵引速度波动控制在允许范围内,可满足恒张力牵引的工况要求。针对重载牵引工况,还可在轮体内部设置减重腔,在不降低结构强度的前提下进一步降低轮体自重,适配高速连续运行的生产线工况,减少长期运行的能耗损失。
- 全部评论(0)
- 模板大小: 5.51 MB
- 售价:5金币
- 下载次数: 24
- 系统要求: Rendering,Autodesk Inventor
- 软件分类: 通用机械零部件
