手动式链轮拆卸专用工装结构设计

　　在链传动设备的日常运维、产线检修场景中，链轮与轴的过盈配合拆卸一直是一线维修人员的高频痛点，常规撬棍敲击、拉马适配不当的操作，极易造成链轮齿形崩损、轴端螺纹变形，甚至连带损伤轴承座的安装定位面，这款手动式链轮拆卸工装，正是针对小模数链轮的拆卸需求做的定向结构设计。从实际使用场景来看，这类工装主要适配输送线、小型农机、轻工包装设备上的小节距链轮拆装，尤其是轴端伸出长度较短、周边操作空间局促的安装位，常规三爪拉马的卡爪无法卡入链轮背面的定位台阶，而这款工装的卡爪结构做了窄边设计，可直接卡入链轮轮毂与安装座之间的2-5mm间隙，不需要额外扩宽操作空间，也不会磕碰链轮周边的密封件、传感器等附属部件。

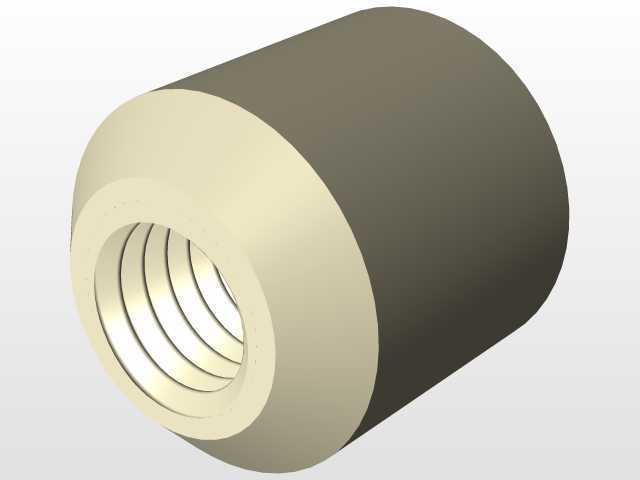

　　功能结构上，整个工装分为施力、定位、卡接三个核心模块，顶部的T型手柄采用防滑滚花设计，转动时的施力力臂经过测算，单人手动操作即可产生最大8kN的轴向顶出力，足以应对常规H7/k6、H7/js6配合的链轮拆卸需求，不会因为力臂过长导致施力过载顶弯轴件。中间的顶杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，长期反复使用也不会出现滑牙问题，顶杆的端部做了球面凹坑设计，顶在轴端中心孔的时候可以自动找正，避免顶偏造成轴端压痕、顶杆滑脱的问题。两侧的卡爪采用可滑移调节设计，松开锁紧螺钉即可调整卡爪的跨距，适配外径40mm到120mm范围内的链轮，卡爪的勾头厚度做了3mm的薄型处理，刚好能卡入链轮轮毂的退刀槽位置，勾接时的受力面贴合轮毂端面，不会接触链轮的齿形部分，从根源上避免拆卸过程中损伤链轮齿部。

　　设计思路上，这款工装没有采用液压、电动等复杂施力结构，完全依靠纯机械结构实现拆卸功能，整体没有易损的密封件、电子元件，适合在车间、野外无电源的场景下长期使用，维护成本几乎为零。整体结构的材质选择上，主体受力框架采用45号钢调质处理，硬度达到HB220-250，既有足够的强度承受拆卸时的反作用力，又有一定的韧性，不会因为突然受力出现脆断；卡爪部分采用40Cr淬火处理，表面硬度达到HRC40-45，长期勾接硬质地的链轮轮毂也不会出现勾头磨损、变形的问题。

　　从安装边界与尺寸适配来看，工装的整体高度为210mm，最大卡接跨距120mm，顶杆的最大行程为80mm，也就是说只要轴端伸出链轮端面的长度不超过70mm，都可以用这款工装完成拆卸，不需要额外加装接长杆。使用时只需要先调整两侧卡爪的位置，让卡爪勾住链轮轮毂的背面，再转动顶部手柄让顶杆顶住轴端中心，持续平稳转动手柄即可将链轮从轴上匀速拉出，整个施力过程是轴向匀速受力，不会对轴、链轮产生侧向的敲击力，能最大程度保护传动部件的装配精度，拆卸下来的链轮不需要做额外的修整就可以再次复用。

　　对比市面上通用的拆卸工具，这款工装的针对性更强，没有多余的功能结构，整体重量控制在1.2kg，操作人员可以单手携带，在高空设备检修、设备内部狭窄空间作业的时候，操作灵活性远高于重型拉马。在结构细节上，卡爪与主体框架的连接采用了燕尾槽滑移结构，调整时的阻尼感均匀，不会出现卡滞、松旷的问题，锁紧螺钉采用内六角设计，锁紧后卡爪不会因为受力出现滑移偏转，保证拆卸过程中的受力均匀性。顶杆的表面做了发黑处理，具备基础的防锈能力，在潮湿的车间环境下存放也不容易出现锈蚀卡滞的问题，日常只需要定期在螺纹位置涂抹少量润滑脂，就可以保证长期使用的操作顺畅度。对于设备运维人员来说，这类专用工装的存在，能大幅缩短链轮拆卸的作业时间，传统敲击拆卸需要15到20分钟的作业，用这款工装只需要3到5分钟即可完成，同时还能大幅降低拆卸过程中零部件的损坏率，减少不必要的配件更换成本。
