U型双孔铰接电机安装固定支架

　　在小型动力传动单元、桌面级实验装置、低压电控配套组件的装配场景里，这类U型双铰接孔支架是承担动力部件定位、载荷传递的核心基础构件，很多初次接触小型动力单元搭建的设计人员容易忽略这类支架的安装边界校核，往往等到样机装配阶段才发现铰接同轴度偏差、安装面贴合度不足导致的运转振动问题。从实际使用场景来看，这类支架主要用于小功率动力单元的铰接式安装，允许配套的动力部件绕两端铰接孔的公共轴线做小角度摆动，常见于需要张紧传动带、自适应调整传动角度的小型设备中，比如小型输送线的张紧端动力座、实验台架的可调角度动力安装位、低压电控柜内的小型散热动力组件固定位，区别于刚性固定的安装座，这类铰接式支架可以抵消部分安装面的平面度误差，

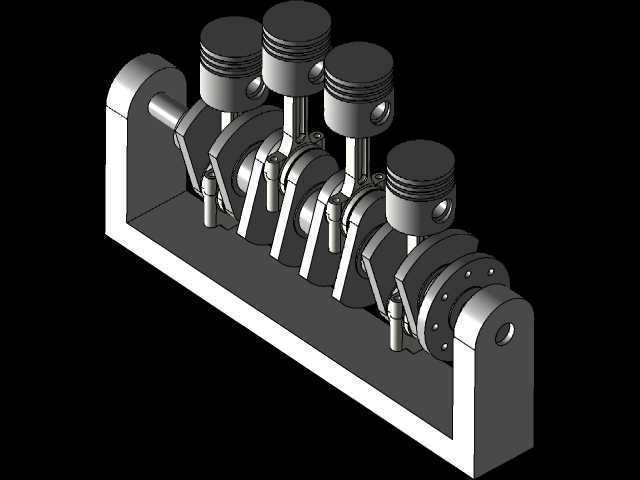

　　同时在传动带张紧调整时无需完全拆卸动力部件，只需要松开铰接轴的锁紧件即可调整动力部件的摆角，大幅降低现场调试的工作量。从结构设计逻辑来看，整个支架采用一体化弯折成型的结构，底部为平直的安装基准面，两端向上弯折形成对称的铰接支撑耳，两个支撑耳上的同轴孔是整个构件的核心配合面，设计时需要严格控制两孔的同轴度公差，若同轴度偏差超过0.05mm，铰接轴穿入后会出现卡滞，动力部件摆动时会产生额外的摩擦阻力，长期运转还会造成铰接孔的偏磨，缩短构件的使用寿命。支撑耳的外侧做了圆弧过渡处理，并非直角弯折，这一设计细节一方面是为了降低弯折处的应力集中，避免支架在承受动力部件的交变载荷时出现弯折处开裂的问题，

　　另一方面圆弧过渡可以消除安装过程中的锐边割手风险，符合机械装配的安全设计要求。底部安装面的宽度和长度需要匹配配套动力部件的安装尺寸，安装面的平面度需要控制在0.1mm以内，保证支架与设备安装基面完全贴合，若安装面存在翘曲，锁紧安装螺栓后会造成支架整体变形，进一步影响两铰接孔的同轴度。从安装边界来看，设计时需要预留足够的铰接轴穿入空间，支撑耳的高度需要满足动力部件摆动时的间隙要求，避免动力部件摆动到极限位置时与底部安装面发生干涉，两支撑耳的内侧间距需要比配套动力部件的安装耳宽度大0.2-0.3mm，既可以保证动力部件顺利装入，又不会因为间隙过大造成摆动时的横向窜动。铰接孔的孔径公差一般采用H7级精度，与铰接轴采用间隙配合，

　　保证转动灵活的同时不会出现过大的径向窜动，孔的端面需要做倒角处理，方便铰接轴的穿入，同时去除孔口的毛刺，避免装配时刮伤铰接轴的表面。在材料选择上，这类支架一般采用冷轧钢板弯折成型，表面做发黑或者喷塑处理，兼顾结构强度和防锈能力，针对有防腐要求的使用场景，也可以采用不锈钢板材加工，不过不锈钢的弯折回弹量比冷轧钢板大，加工时需要调整弯折角度补偿回弹量，保证最终的支撑耳垂直度符合设计要求。很多设计人员在建模这类构件时，容易忽略弯折处的内R角设计，直接做直角弯折，实际生产中钢板弯折是存在自然R角的，若建模时不考虑这个R角，生产出的支架实际安装面长度会和设计值存在偏差，导致安装孔位错位。另外，底部安装面的固定孔位置需要避开弯折应力区，孔中心到弯折边的距离至少要大于2倍的板材厚度，避免弯折时孔位出现变形。在实际选型应用时，需要根据配套动力部件的重量、运转时的振动幅值来选择合适厚度的板材，若板材厚度选的过薄，支架在动力部件运转时会产生共振，放大设备的整体振动噪音，若板材过厚则会增加不必要的材料成本和构件重量。这类支架虽然结构简单，但是作为动力部件的安装基础，其形位公差、结构强度直接影响整个动力单元的运转稳定性，建模过程中需要重点校核两铰接孔的同轴度、支撑耳与安装面的垂直度、弯折处的结构强度，同时预留出足够的装配调整间隙，避免出现装配干涉的问题。
