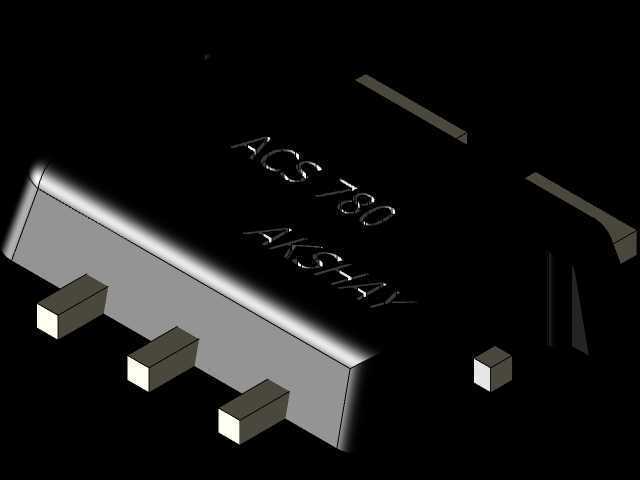

AllegroACS780电流传感器三维结构

　　首先要还原的是器件的核心功能结构：内置的霍尔感应区处于塑封体的中心位置，对应穿过器件的电流路径产生的磁场垂直穿过感应面，因此模型里特意还原了塑封壳体表面的丝印标识位置，方便设计人员在装配阶段核对器件方向，避免反向贴装导致采样信号反向的问题。引脚部分采用了宽体功率引脚加窄体信号引脚的组合设计，三个大尺寸的功率引脚分别对应电流的输入、输出与冗余固定端，引脚的截面尺寸、伸出塑封体的长度、引脚根部的倒角都完全参照实际器件的焊接要求设计，确保在做PCB焊盘封装匹配的时候，能够准确计算焊盘的尺寸与钢网开口厚度，避免回流焊过程中出现立碑、虚焊的问题。从安装边界来看，这款器件采用表贴安装方式，塑封本体的高度需要匹配板卡周边的电容、在新能源汽车三电系统、工业变频驱动、储能变流柜这类对电流采样精度有严苛要求的场景里，霍尔原理电流传感器的结构适配性往往直接决定整套采样链路的可靠性，ACS780作为典型的开环霍尔电流检测元件，其三维结构的还原需要完全贴合实际量产器件的物理边界，才能给PCB布局、结构避让、工装夹具设计提供准确的参考依据。从实际应用场景来看，这类贴片式电流传感器常布置在电机控制器的功率板靠近MOS管输出的位置，或是车载充电机的交流输入侧、BMS的主回路采样点，需要在有限的板卡空间内完成大电流路径与信号采样端的隔离，因此器件本身的引脚排布、塑封壳体的外形公差、引脚伸出长度都是结构设计阶段必须精准核对的参数。做这个三维模型的时候，

　　功率器件的安全距离，尤其是在车载应用场景下，器件本体与周边金属壳体的爬电距离需要满足安规要求，因此模型里精准还原了塑封体的所有棱角与拔模斜度，没有做过度的简化处理，方便设计人员在做结构干涉检查的时候，直接调用模型完成空间距离的测算。不同于传统的穿心式电流传感器，ACS780的电流路径直接集成在器件内部，不需要额外的铜排穿过磁环，因此在结构设计上不需要预留铜排的安装空间，只需要在PCB上对应功率引脚的位置走大电流铜皮即可，模型里特意标注了功率引脚的载流对应铜皮宽度参考，当然这部分是结合实际应用经验做的补充，核心的结构尺寸完全匹配器件的实际物理参数。在做外形还原的时候，注意到塑封本体顶部的丝印包含型号、批次标识的位置，

　　这些细节的还原能够帮助生产端在做视觉检测程序编写的时候，直接调用三维模型生成视觉定位的参考点，减少实际调试的工作量。引脚的共面度是这类表贴功率器件的关键参数，模型里所有引脚的底部焊接面都处于同一基准平面，公差控制在0.05mm以内，匹配SMT贴装的设备精度要求，避免因为模型的基准偏差导致贴装坐标偏移。从功能特性对应的结构设计来看，器件的塑封材料采用耐高温的热固性塑料，模型里还原了塑封体表面的细微脱模纹理，当然这部分细节不影响整体结构尺寸，但是在做产品渲染或者装配动画的时候，能够更贴近真实器件的视觉效果。在新能源汽车的应用场景里，这类传感器需要承受-40℃到125℃的工作温度范围，对应的结构热胀冷缩量需要在PCB布局的时候提前预留，

　　因此模型的尺寸基准完全按照25℃常温下的器件标称尺寸建立，方便设计人员结合材料的热膨胀系数计算不同温度下的尺寸变化，预留足够的安全间隙。很多工程师在做PCB设计的时候容易忽略器件本体的高度，导致后续装壳的时候出现器件与外壳顶死的问题，这个模型精准还原了器件从焊接面到塑封顶部的总高度，包括引脚焊接后的焊锡厚度预留空间，在做结构装配检查的时候可以直接测量，不需要额外换算。另外，器件的两个信号引脚处于功率引脚的一侧，与功率引脚之间的间距满足安规隔离要求，模型里还原了引脚之间的塑封隔离筋，这部分结构是实际器件上为了增加爬电距离设计的，很多简化模型会忽略这一点，导致安规距离测算的时候出现误差。在工业变频设备的应用场景里，这类传感器常安装在靠近IGBT模块的位置，周边的电磁环境复杂，器件本身的屏蔽结构集成在塑封内部，虽然内部结构不需要在外部三维模型里体现，但是外部的塑封壳体尺寸准确，就能够帮助结构设计人员合理布置屏蔽罩的位置，避免屏蔽罩与器件本体干涉。整体建模过程中没有对器件的圆角、倒角做过度简化，哪怕是引脚根部的小圆弧过渡都做了还原，因为这些细节在做有限元应力分析的时候，会直接影响引脚焊接处的应力计算结果，尤其是在车载振动场景下，引脚的应力集中点往往就在这些过渡位置，准确的模型结构能够让仿真结果更贴近实际情况。
