FS-N18P光纤放大器传感单元结构设计

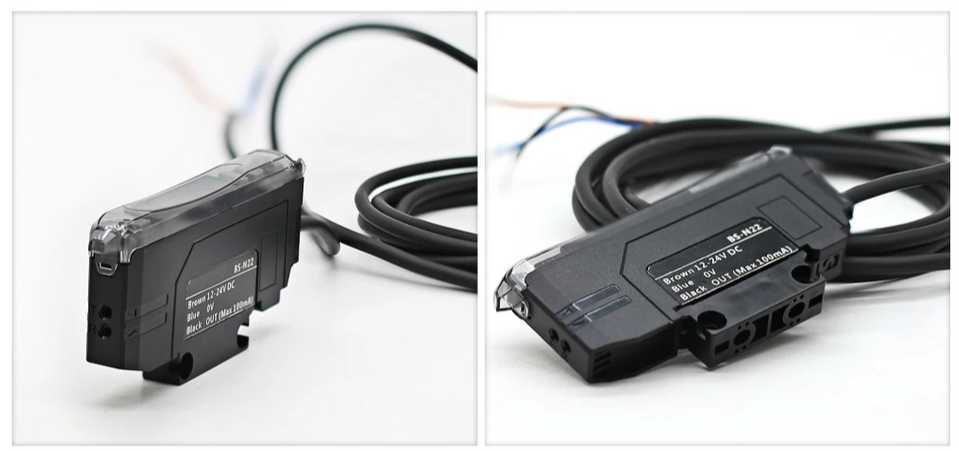

　　在自动化产线的物料到位检测、工件定位、微小位移识别场景里，这类光纤放大传感单元是光电检测链路里的核心信号处理部件，区别于一体式光电传感器，它通过外接不同规格的光纤探头，能适配狭小安装空间、强电磁干扰、高温油污等复杂工况，把光纤采集到的微弱光信号做增益放大、阈值比对后，输出开关量信号给PLC或者运动控制单元，完成检测触发逻辑。从结构设计上看，这款传感单元采用了导轨卡扣式安装基座，主体外壳为阻燃工程塑料注塑成型，上半部分设置了透明防护盖，既可以保护内部的调节旋钮、状态指示灯不受车间粉尘、切削液飞溅侵蚀，也能让运维人员直观看到电源、输出动作的指示灯状态，不用凑近设备就能判断检测是否正常触发。主体侧面预留的光纤锁止结构采用按压式快装设计，

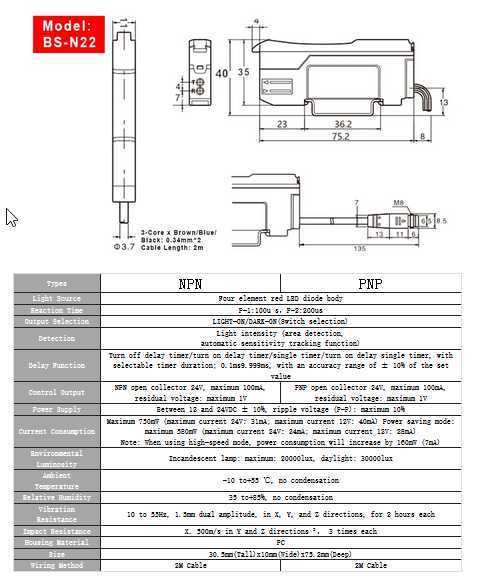

　　不用额外工具就能完成光纤线的插入与锁紧，对接时只要把光纤端面切平插到底，按下锁扣就能完成固定，相比螺丝锁紧的结构，现场换线调试的效率能提升不少，也避免了螺丝拧得过紧压伤光纤纤芯的问题。出线端采用了耐弯折的PVC护套电缆，线芯做了抗拉处理，在设备频繁移动的工位上，能减少线缆反复弯折导致的线芯断裂故障，电缆与主体衔接的位置做了应力释放锥度设计，避免线缆根部直角弯折造成的护套开裂。从安装边界来看，这款单元的宽度适配标准DIN导轨安装间距，整体厚度控制在10mm级别，多台并排安装时不会互相干涉，相邻单元之间不用预留额外间隙，能有效节省电控柜或者设备安装板的空间，对于检测点位密集的3C组装、包装分拣产线来说，

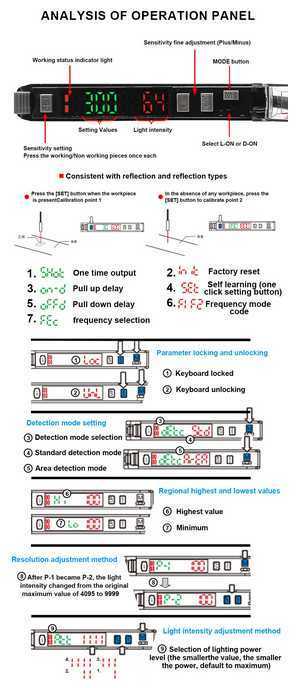

　　这种紧凑尺寸的设计能大幅降低安装排布的难度。功能层面，单元正面的调节旋钮可以手动调整检测灵敏度，适配不同反射率的被测物体，不管是深色的橡胶工件、高反光的金属零件，还是透明的塑料包装，都能通过调整增益阈值避免误触发，输出端的响应速度可以匹配高速运动的产线节拍，不会出现漏检或者信号延迟的问题。在结构建模的时候，要重点关注几个配合公差：导轨卡扣的卡槽尺寸要和标准DIN导轨的截面尺寸匹配，卡扣的弹性变形量要控制在合理范围，既要保证安装后卡接牢固不会因为设备震动滑落，也要让拆装的时候不用太大的力度就能取下；光纤插入口的内孔直径要和常用的光纤外径匹配，内壁的同轴度要控制在合理公差内，避免光纤插入后出现偏斜导致光信号传输损耗过大；

　　透明上盖和主体的配合缝隙要做错位挡边设计，防止液体顺着缝隙渗入内部电路部分，同时上盖的开合卡扣要保证多次开合后不会出现断裂或者松脱。实际选型应用的时候，要注意安装位置远离强电磁干扰源，虽然单元本身做了一定的抗干扰设计，但如果紧邻伺服驱动器、大功率变频器布置，还是可能出现信号误跳变的情况，另外光纤的弯曲半径不能小于产品要求的最小值，不然会造成光信号衰减过大，导致检测距离变短甚至检测失效。这类传感单元在包装机械的缺料检测、电子设备组装的元件到位确认、输送线的工件计数、机床的刀具破损检测场景里都有大量应用，建模的时候还原所有安装接口、调节部件的尺寸细节，能方便做设备整体布局的时候做干涉检查，提前排布好安装位置和走线空间，避免后期现场安装的时候出现空间不足、和其他部件碰撞的问题。外壳的分型面设计要考虑注塑生产的工艺性，避免出现倒扣无法脱模的结构，表面的丝印标识区域要做下沉设计，防止长期使用过程中标识被摩擦脱落，影响后期运维的参数识别。
