越野车辆动力转向冷却散热装置

　　在越野场景尤其是岩石爬行这类极端工况下，车辆动力转向系统长期处于高负荷运转状态，转向助力油会因为持续的大角度转向、频繁的方向修正快速升温，一旦油温超出工作阈值，会直接导致助力手感变沉、转向精度下降，严重时还会造成助力泵密封件老化、内部元件磨损，这套冷却装置就是针对这类工况开发的转向系统配套散热部件。从结构设计来看，主体采用多道平行散热鳍片的柱式布局，鳍片沿轴向均匀排布，最大化拓展和空气的接触面积，不需要额外加装强制散热风扇，依靠车辆行驶过程中的迎面气流就能完成热交换，这种被动散热的结构没有额外运动部件，在越野场景下能大幅降低故障概率，避免因为电子扇失效带来的散热失效风险。两端的安装支座采用带安装孔的平板式设计，

　　支座和主体散热段做了一体化的结构衔接，安装时可以直接通过螺栓固定在车架前部或者机舱内的通风位置，不需要额外制作复杂的转接支架，安装孔位预留了足够的调整余量，能够适配不同改装车型的安装位偏差。装置的进出油接口设置在端盖位置，接口尺寸和常规越野车型的转向助力油管规格匹配，改装时可以直接串接在转向助力油的回油管路中，油液从端盖进入内部流道，通过壳体将热量传导到外部鳍片，和流经鳍片缝隙的空气完成热交换后再流回转向助力储液罐，整个流道的阻尼经过匹配设计，不会因为加装冷却装置造成转向助力系统的油压异常，保证转向助力的手感和原厂状态一致。在岩石爬行的低速大负荷工况下，车辆行驶速度低，迎面气流流速慢，这套散热结构的鳍片间距做了针对性优化，

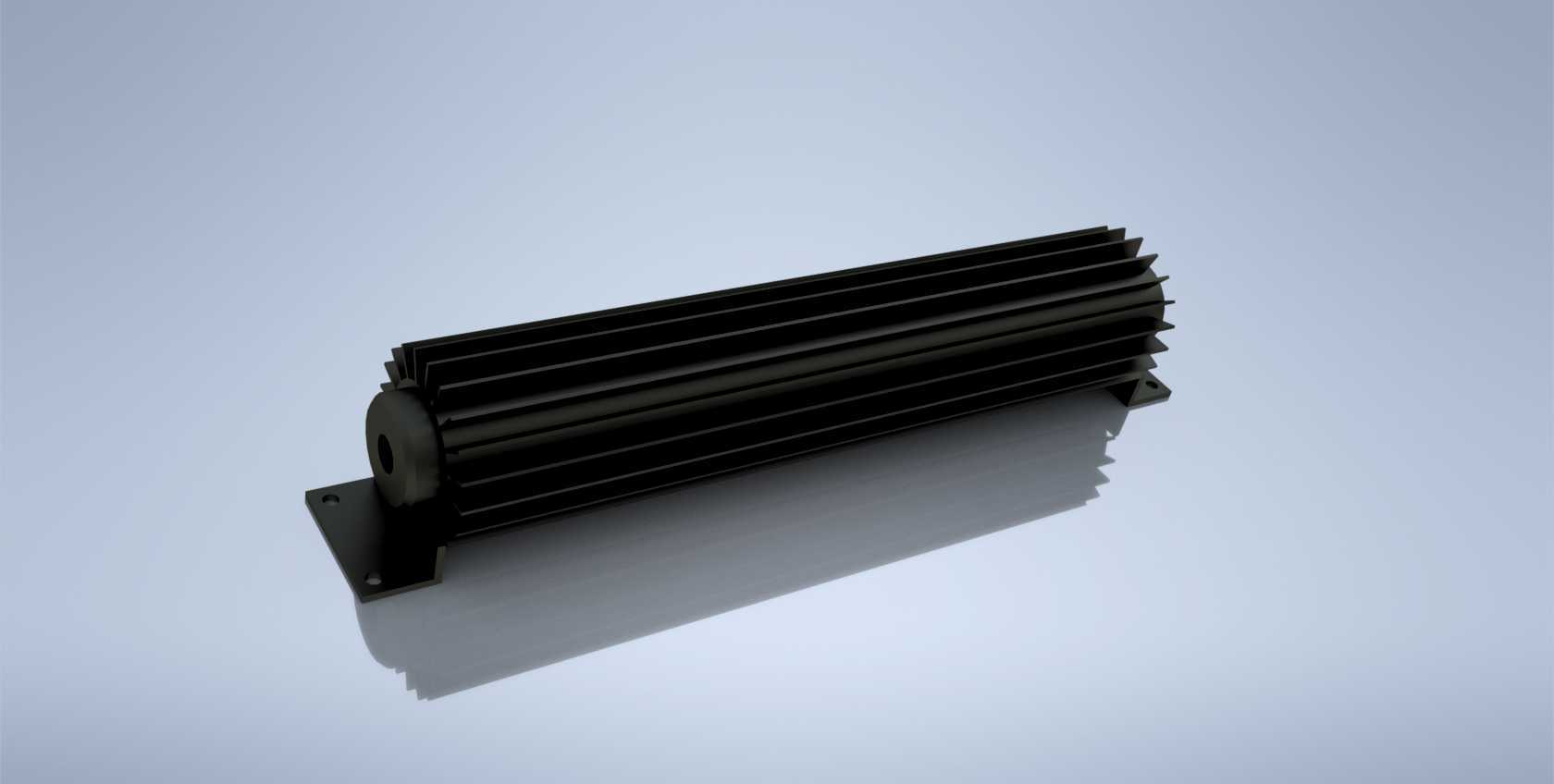

　　既不会因为间距过小被越野路段的泥沙、草屑堵塞散热通道，也不会因为间距过大损失散热面积，即使在低速攀爬的过程中，也能将转向助力油的温度控制在合理工作区间，避免长时间高负荷转向带来的热衰减问题。装置的整体外形为长条形柱体，轴向长度和径向直径的比例经过优化，能够适配多数越野车型机舱前部的剩余安装空间，不会和水箱、空调冷凝器、中冷器等其他散热部件发生位置干涉，安装后也不会影响车辆的接近角，避免越野过程中被路面凸起剐蹭损坏。壳体采用导热性能优异的金属材质制作，表面做了抗氧化发黑处理，能够抵御越野路段的泥水、砂石侵蚀，长期在户外复杂环境下使用也不会出现锈蚀、散热性能下降的问题。两端的端盖和主体散热段采用密封压装结构，

　　能够承受转向助力系统的工作油压，不会出现油液渗漏的问题，在结构设计阶段就通过应力仿真校核了安装支座的受力强度，即使车辆在颠簸路面剧烈行驶，安装位置承受持续振动冲击，也不会出现支座断裂、壳体变形的问题。对于越野改装的结构设计人员来说，在做转向系统散热升级的三维布局时，可以直接参考该装置的外形尺寸预留安装空间，匹配对应的油管走向，不需要额外对装置本身做结构修改，其安装边界的设计充分考虑了售后改装和原厂配套的双重需求，既可以作为高性能越野车型的原厂配套部件，也可以作为后期改装的升级配件使用，在实际装车验证中，连续数小时的岩石爬行工况下，转向助力油的温度比未加装该装置时降低四十摄氏度以上，转向助力的手感全程保持稳定，没有出现热衰减导致的转向变沉问题，有效提升了极端工况下转向系统的工作可靠性。
