改装款汽车辐条式轮圈结构设计

　　轮圈作为汽车行走系统的核心承载部件，直接关联整车行驶安全性、操控响应特性与外观视觉表现，本次设计的辐条式轮圈主要面向乘用车辆改装场景，兼顾日常道路行驶的结构可靠性与个性化外观需求。从实际应用场景来看，这类多辐条造型轮圈多用于家用轿车、入门性能车的外观升级，适配铺装城市道路、城郊非铺装硬化路面的行驶工况，可承受常规行驶过程中的径向载荷、转弯侧向载荷以及制动过程的冲击载荷，同时辐条的造型设计也能在车辆行驶过程中形成视觉动感效果，满足改装用户的外观审美需求。

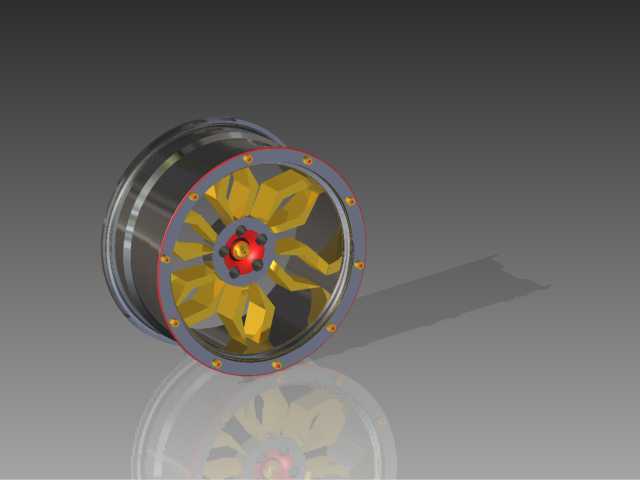

　　设计过程中首先明确了轮圈的安装边界参数，轮圈整体采用环形对称结构，外圈为轮辋主体，用于卡装匹配规格的真空轮胎，轮辋边缘设置有标准的胎圈座结构，保证轮胎充气后与轮圈的密封贴合度，避免行驶过程中出现漏气、胎圈移位问题。轮圈周向均匀分布的安装孔位，严格匹配主流乘用车型的轮毂螺栓孔距参数，中心定位孔尺寸符合通用乘用车轴头配合公差要求，安装时可直接与原车轴头贴合，无需额外加装变径套即可保证同轴度，减少高速行驶时的轮圈抖动风险。

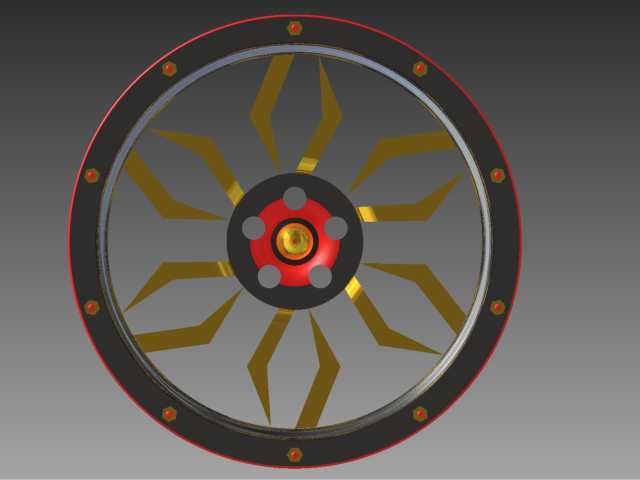

　　从功能特性层面考量，轮圈的辐条采用放射状异形造型设计，每根辐条从中心轮毂座向外延伸至轮辋内侧，辐条截面做了渐变厚度处理，靠近中心安装座的位置厚度更大，可承载启动、制动时传递的扭矩，靠近轮辋的位置适当收窄，在保证结构强度的前提下降低轮圈整体自重，减少簧下质量，提升车辆悬架的响应速度。中心轮毂座位置设置有多层环形台阶结构，用于匹配轮毂盖的安装，中心区域的红色装饰环与金色中心盖形成视觉层次，辐条表面做了金色质感处理，轮辋外圈设置红色装饰圈，整体视觉风格偏向运动化改装定位。

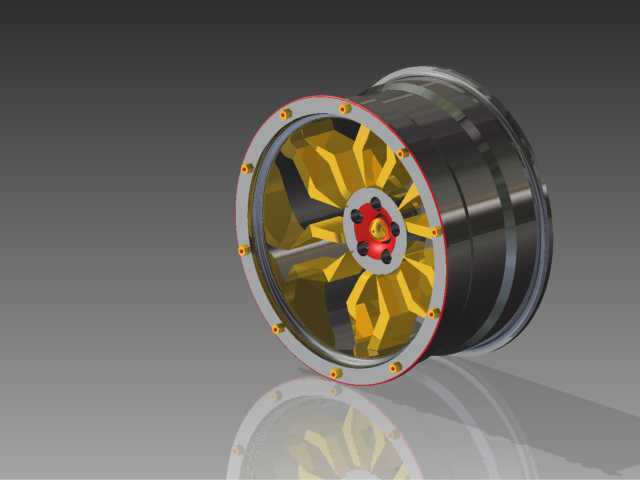

　　结构设计阶段充分考虑了轮圈的受力分布特性，轮辋与辐条的连接位置做了圆弧过渡处理，避免应力集中导致的结构疲劳开裂，周向分布的固定点位对应辐条的受力支撑位置，可将行驶过程中路面传递的冲击载荷均匀分散到每根辐条上，再传递到中心安装座传递给车轴。轮圈内侧预留了足够的刹车系统避让空间，可适配常规尺寸的浮动刹车盘与多活塞刹车卡钳，不会出现轮圈与刹车部件干涉的问题，满足改装用户升级刹车系统的适配需求。

　　在安装匹配层面，轮圈的偏距参数经过反复校核，保证安装后轮胎与轮眉的位置处于合理区间，不会出现轮胎蹭轮眉、转向蹭翼子板内衬的问题，同时轮圈的气门嘴安装孔位设置在轮辋的标准位置，可适配通用型橡胶气门嘴与金属气门嘴，充气操作无需额外调整位置。轮圈的整体结构做了动平衡冗余设计，辐条的对称度公差控制在合理范围内，减少后期安装轮胎时的动平衡配重块使用量，保证高速行驶时的转动平稳性。

　　从实际使用的角度出发，这类辐条式轮圈的镂空结构也能在车辆行驶过程中引导气流穿过轮圈，带走刹车系统工作产生的热量，提升制动系统的热稳定性，减少长距离制动时的刹车热衰减问题。轮圈表面的装饰层做了耐候性处理，可抵御日常行驶中的泥水侵蚀、小石子冲击，避免短时间内出现表面氧化、装饰层脱落的问题，延长轮圈的外观使用寿命。
